CR6SE高速打印配套外层风扇冷却构件

　　在桌面级FDM3D打印的高速作业场景中，冷却环节的效能直接决定了成型件的层间结合质量、表面精度以及打印成功率，尤其是在开启高速打印模式、搭配Klipper固件实现加速度跃升的工况下，原有设备自带的冷却风道往往存在气流覆盖范围不足、喷嘴下方冷却角度不合理的问题，容易出现悬垂面拉丝、层间冷却不均导致的翘曲、小特征成型失真等常见缺陷。这款针对CR6SE机型开发的额外外层风扇冷却构件，正是为了填补高速打印工况下的冷却能力缺口而设计，无需对原有设备的机身结构、安装点位做任何破坏性改动，完全依托现有结构的安装边界实现适配，能够在不干涉原有运动组件行程的前提下，拓展冷却气流的覆盖范围。

　　从结构设计逻辑来看，该构件采用了一体化的弯折风道构型，整体分为安装固定段与气流导向段两个功能部分：安装固定段为带两个定位安装孔的平面基座，安装孔位完全匹配CR6SE原有风扇安装位的孔距参数，可直接通过原有M3规格的紧固件完成固定，无需额外打孔或加装转接件，基座与原有设备的安装面完全贴合，能够避免安装后出现晃动、风道错位的问题；气流导向段采用10度向下倾斜的喷嘴构型，这个角度是经过多轮打印测试验证的最优出风角度，既能够让冷却气流精准喷射到喷嘴刚挤出的熔融耗材位置，实现耗材挤出后的快速定型，又不会因为气流角度过于垂直而干扰耗材的正常挤出，也不会因为角度偏斜导致气流吹散未完全定型的耗材，影响成型精度。

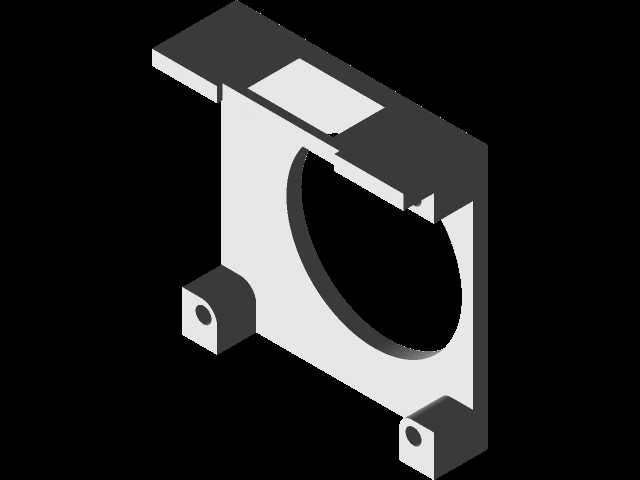

　　在安装边界的适配设计上，该构件充分考虑了CR6SE打印头的运动行程限制，整体外形轮廓完全避让了打印头的X轴、Z轴运动极限位置，不会在打印过程中与机身框架、打印平台、自动调平探针等组件发生碰撞，风道的壁厚控制在合理范围内，既保证了结构强度，不会因为打印头高速往复运动产生的惯性导致构件变形、断裂，又不会过度增加打印头的运动负载，避免影响运动精度。构件预留的风扇安装位适配4010规格的24V散热风扇，风扇的供电线路可直接与原有风扇线路并联，无需额外改装主板接线或增设供电模块，普通用户也可快速完成加装操作，配套的固定螺母连接位尺寸与原有紧固件完全匹配，安装时无需额外采购特殊规格的五金件。

　　从实际使用场景的适配性来看，该冷却构件不仅能够满足普通PLA耗材的高速打印冷却需求，在打印PETG、柔性耗材等对冷却梯度有特定要求的材料时，也可通过调整风扇转速实现不同的冷却效能，搭配声波垫使用时，能够进一步降低风扇运转产生的振动传递到打印头的幅度，减少振动导致的打印表面振纹问题。风道内部采用顺滑的曲面过渡设计，没有直角突变结构，能够最大程度降低气流在风道内部的阻力损失，让风扇输出的气流能够更集中、更顺畅地从喷嘴位置吹出，相比原有风道的气流集中度有明显提升，在高速打印大悬垂结构、薄壁结构、小尺寸精细特征时，能够让耗材快速冷却定型，减少悬垂面的下垂变形、薄壁结构的鼓包、小特征的偏移等问题，有效提升高速打印模式下的成型质量。

　　在结构细节的处理上，该构件的安装基座与风道段的过渡位置做了加强筋处理，避免长期使用后因为反复的温度变化、振动导致连接处出现断裂，风道的出风嘴位置做了收窄设计，进一步提升气流的喷射速度，让气流能够精准覆盖到喷嘴下方的成型区域，不会出现气流四散导致的冷却范围失控问题。整个构件的安装过程完全可逆，拆除后即可恢复设备原有状态，不会对设备的原有结构造成任何不可逆的改动，适合用户根据自身的打印需求灵活选择加装或拆除，兼顾了设备原有功能的完整性与拓展冷却能力的实用性。
