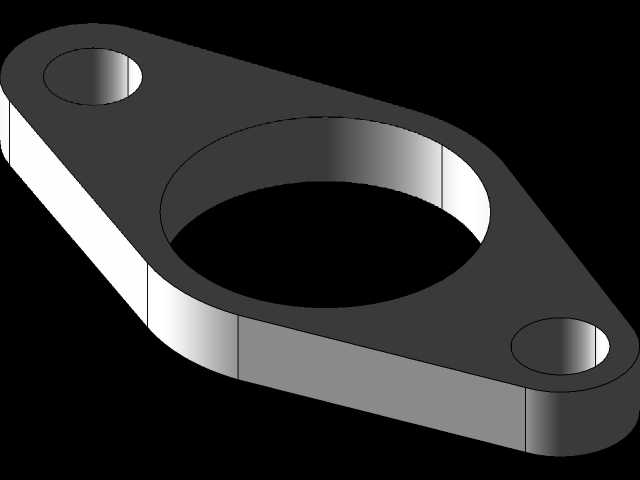

CA6140机床用双孔安装菱形法兰连接件

　　该菱形法兰连接件主要适配CA6140型普通车床的流体管路、润滑回路的接口对接场景，在机床床头箱润滑油路、冷却系统支管的连接工位中承担管路对接、端面密封、载荷分散的核心作用，也可通用在同规格安装孔距的中小型通用设备管路连接工位，替代传统圆形法兰在狭窄安装空间内完成固定对接作业。从实际使用场景来看，这类菱形法兰相比同通径圆形法兰，在安装空间局促的机床内部走线布管区域优势明显，两个安装孔分布在长轴两端，安装时无需预留整周螺栓操作空间，仅需在两个孔位预留扳手操作余量即可，非常适合CA6140车床床身内部、主轴箱侧壁这类管路排布密集、操作空间有限的安装位置，能够有效降低管路布局的空间占用，避免和周边的齿轮、轴系、走线槽产生干涉。

　　从功能特性上看，该法兰为平板式带凸台结构，中心大通孔为介质流通通道，孔壁做了锐边倒钝处理，避免流体输送过程中产生紊流、冲蚀密封端面，两端的小孔为螺栓过孔，孔径适配常用的内六角圆柱头螺栓，安装后螺栓头部可完全沉于孔内，不会突出法兰表面，进一步压缩安装所需的空间余量。法兰的密封面为精加工平面，平面度控制在对应通径法兰的密封要求范围内，对接时配合耐油橡胶垫片或紫铜密封垫，即可实现润滑油、低压冷却切削液的静密封，在机床正常工作的振动工况下也能保持密封可靠性，不会出现渗漏问题。设计思路上，该法兰采用对称式菱形轮廓，长轴方向对齐两个安装孔中心连线，短轴方向略大于中心通孔直径，在保证密封面有效接触宽度的前提下，最大化去除了非必要的结构材料，

　　既降低了零件自身重量，也减少了加工时的材料去除量，适合批量生产加工。法兰整体厚度根据管路通径的承压需求设定，能够承受机床润滑系统的常规工作压力，不会在螺栓锁紧时产生结构变形，保证密封面的贴合度。两端安装孔的中心距严格匹配CA6140车床对应管路接口的安装孔位尺寸，安装时无需额外扩孔、修配，可直接对位安装，中心通孔的直径和对接管路的通径完全一致，不会出现通径缩口影响介质流量的问题。从安装边界来看，该法兰的外轮廓最大尺寸为长轴方向两端点距离，短轴方向最大尺寸为菱形上下顶点距离，安装时需保证对接位置的平面度不低于法兰密封面的加工精度，两个安装螺栓的锁紧扭矩需保持一致，避免法兰偏斜导致密封失效。

　　法兰的厚度方向安装余量仅需预留自身厚度加密封垫压缩后的厚度即可，相比圆形法兰节省了近三分之一的径向安装空间，在密集排布的管路组中，相邻法兰之间也不会产生轮廓干涉。实际建模过程中，该零件先绘制菱形外轮廓草图，定位中心通孔和两端安装孔的位置，通过拉伸凸台生成法兰基体，之后对中心通孔的两端、安装孔的两端做倒角处理，去除加工锐边，密封面的粗糙度按照密封要求设定，建模时严格控制各孔位的位置度公差，保证和实际加工的尺寸要求一致，可直接用于后续的工程图生成、加工工艺编排，也可导入装配体中完成管路系统的虚拟装配，提前验证安装干涉情况。这类法兰在机床的日常维护、备件更换中也有较高的使用需求，标准化的尺寸设计可直接替换原有老化、变形的法兰零件，无需对原有管路接口做改造，降低设备维护的成本和停机时间。
