CA6140车床弧形防护栏结构设计

　　在普通卧式车床的操作安全防护体系搭建中，床身外侧的弧形防护栏是容易被忽略但直接关联操作安全的关键构件，本次设计的弧形框架构件，正是适配CA6140系列普通车床床身弧形段的防护支撑结构。从实际车间应用场景来看，CA6140作为机械加工车间普及率最高的普通卧式车床，日常承担轴类、盘类零件的车削加工任务，加工过程中产生的带状切屑容易飞溅到床身外侧的操作通道区域，同时操作人员在调整进给参数、更换刀具时，若肢体过于靠近床身运动段也存在磕碰风险，这款弧形防护栏的核心作用，就是在床身弧形轮廓外侧形成物理隔离屏障，既不会干涉床鞍、刀架的纵向进给运动，又能阻挡高温切屑向操作侧飞溅，同时为外置的冷却管路、线缆走线提供固定支撑点位。

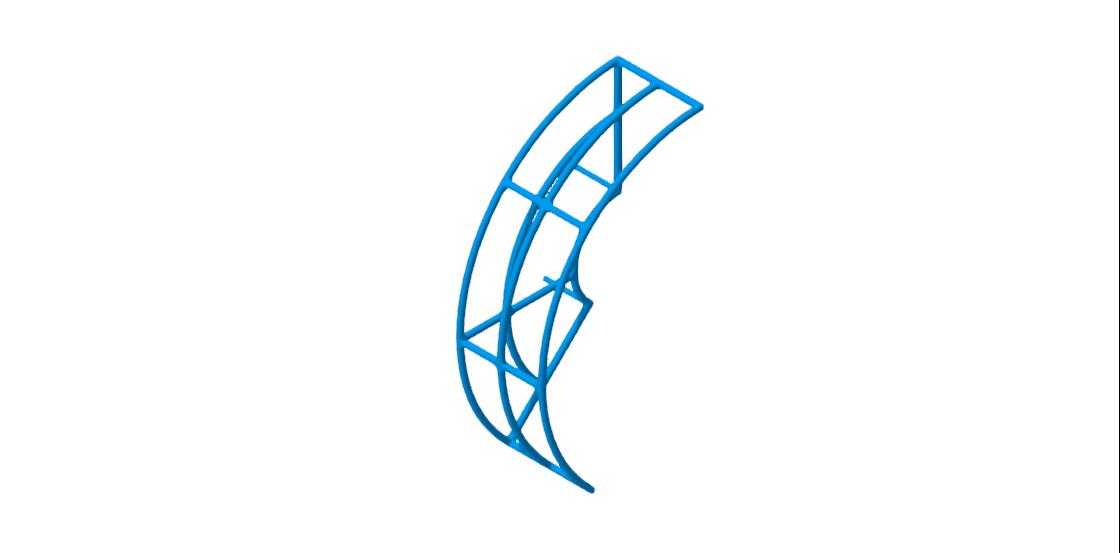

　　从结构设计思路来看，这款构件没有采用整块弧形钣金的封闭设计，而是选择了空间桁架式的框架结构，首先是匹配CA6140床身靠近主轴箱侧的弧形外轮廓曲率，整体弯弧半径完全贴合床身铸造外壳的弧面走势，保证安装后与床身表面保留均匀的15mm间隙，不会在床身振动时产生摩擦异响。框架的主筋采用等截面矩形截面杆件，沿弧形走向布置三根纵向主筋，再通过五组横向连接筋在不同弧度节点处做垂直连接，每处连接节点都做了圆角过渡处理，避免应力集中，同时所有杆件的外露棱边都做了R2的倒钝处理，防止安装和日常维护时划伤操作人员。这种桁架式结构相比实心弧形护板，重量降低了62%，同时整体抗侧向冲击的刚度完全满足车间防护要求，即使被意外掉落的小型工件、扳手砸到，也不会出现明显变形，日常清理切屑时也可以直接通过框架间隙冲扫，不会在护板内侧堆积切屑残留。

　　在安装边界的尺寸匹配上，这款弧形防护栏的总弧长适配CA6140床身主轴箱到进给箱之间的弧形段长度，安装脚位完全对应床身原有的预留安装螺孔位置，不需要对床身做额外的钻孔、焊接改造，安装时直接通过M8内六角螺栓固定即可，安装完成后护栏最外侧突出床身表面的距离为120mm，既保证了足够的安全隔离距离，又不会占用过多的操作通道空间，车间常规800mm宽度的操作通道在安装护栏后，依然保留足够的操作人员走动、工件转运空间。护栏的上下沿高度也做了针对性匹配，下沿距离床身安装基准面的高度为320mm，刚好避开床身下部的润滑油管排布位置，上沿高度距离安装基准面为760mm，与车床操作手柄的安装高度差保持在200mm以上，操作人员扳动进给手柄、调整主轴转速时，手臂不会碰到护栏结构。

　　从实际功能特性来看，这款框架结构除了基础的防护作用，还预留了拓展安装点位，在三根纵向主筋上每隔150mm就预留了M5的螺纹孔，可以根据车间的实际加工需求，加装透明防溅挡板、冷却喷嘴支架、工作灯固定座等附属配件，不需要在护栏上重新钻孔破坏结构强度。框架的整体弧度经过多次拟合调整，完全避开床鞍纵向进给的全行程运动轨迹，床鞍带着刀架从主轴箱侧移动到尾座侧的全行程中，与护栏各个位置的最小间隙都保持在8mm以上，即使床身长期使用出现轻微的导轨磨损下沉，也不会出现床鞍与护栏刮碰的问题。同时框架的杆件截面尺寸经过刚度校核，在承受150N的侧向推力时，最大变形量不超过0.3mm，完全满足机床防护构件的刚度要求，长期在车间充满切削液雾气、铁屑粉尘的环境下使用，结构稳定性不会出现明显下降。

　　在建模过程中，所有弧形主筋的曲率都采用与床身弧面同基准的曲率参数绘制，保证每一段杆件的弯弧角度一致，横向连接筋的角度都垂直于对应位置的弧形主筋切线方向，保证连接节点的装配面完全贴合，不需要额外做适配修配，生产时可以直接采用型材弯型后焊接成型，焊接后只需要对焊口做打磨处理即可进行表面喷塑，加工工艺性良好，适合机加工车间的设备改造、配件替换场景使用。
