机床用立式夹紧固定支座结构设计

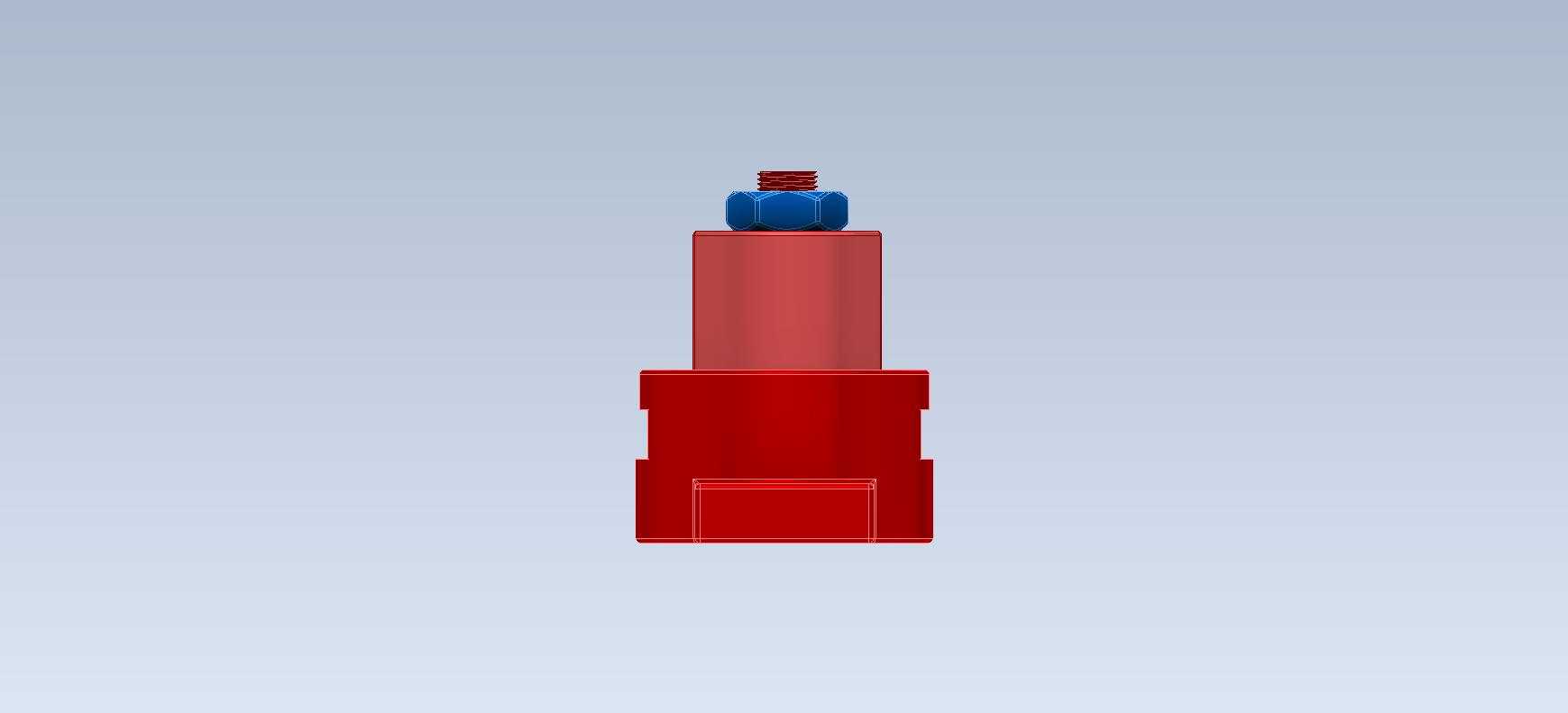

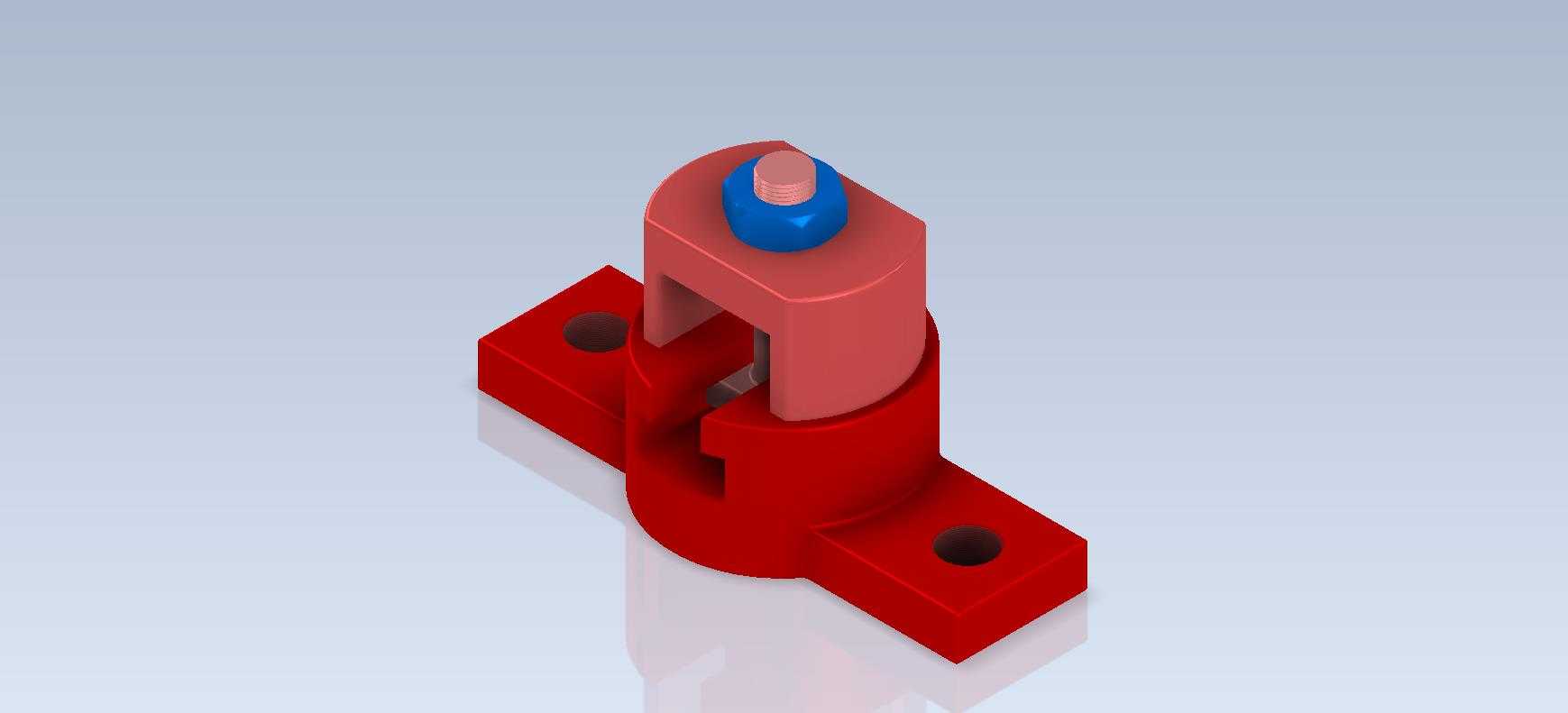

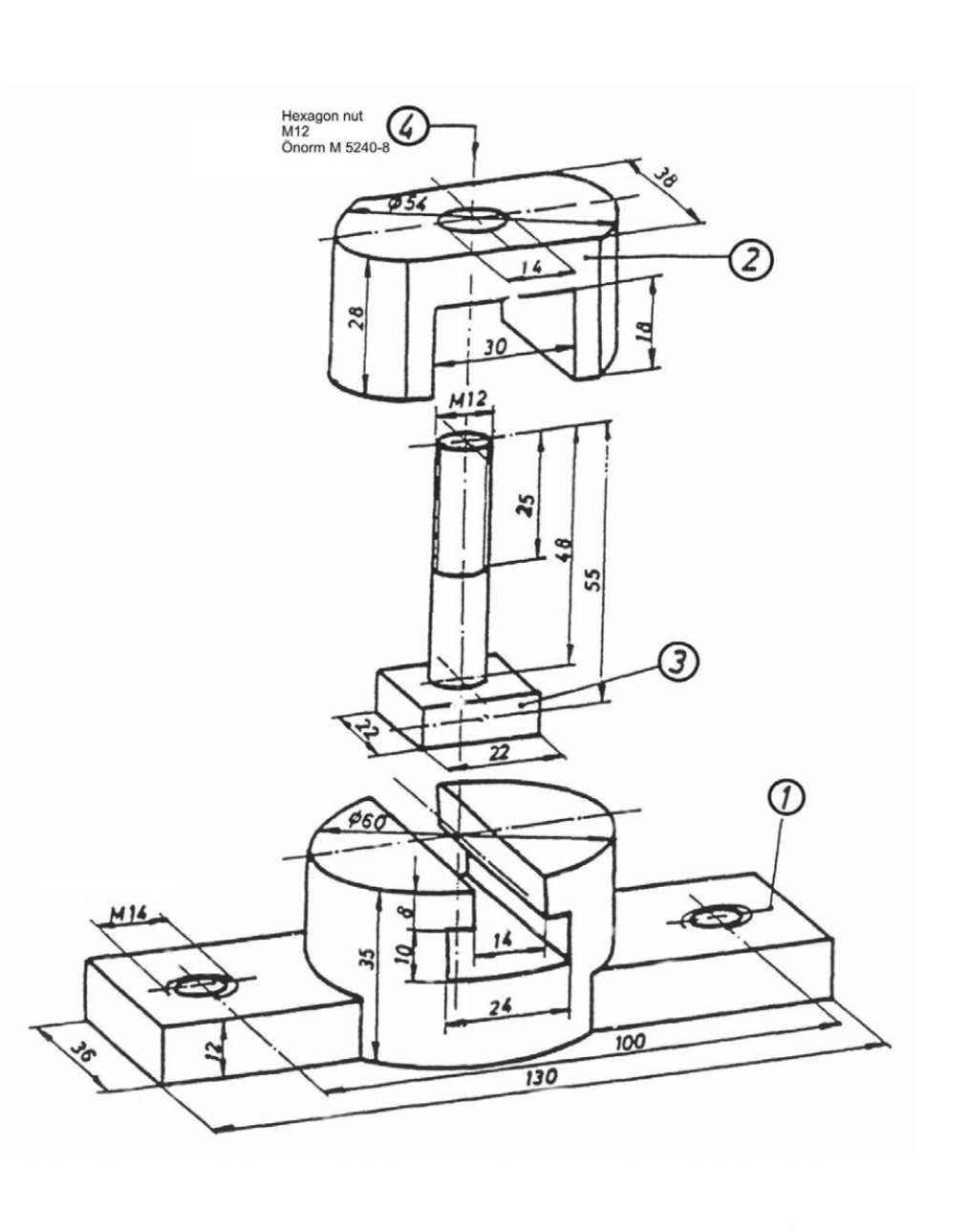

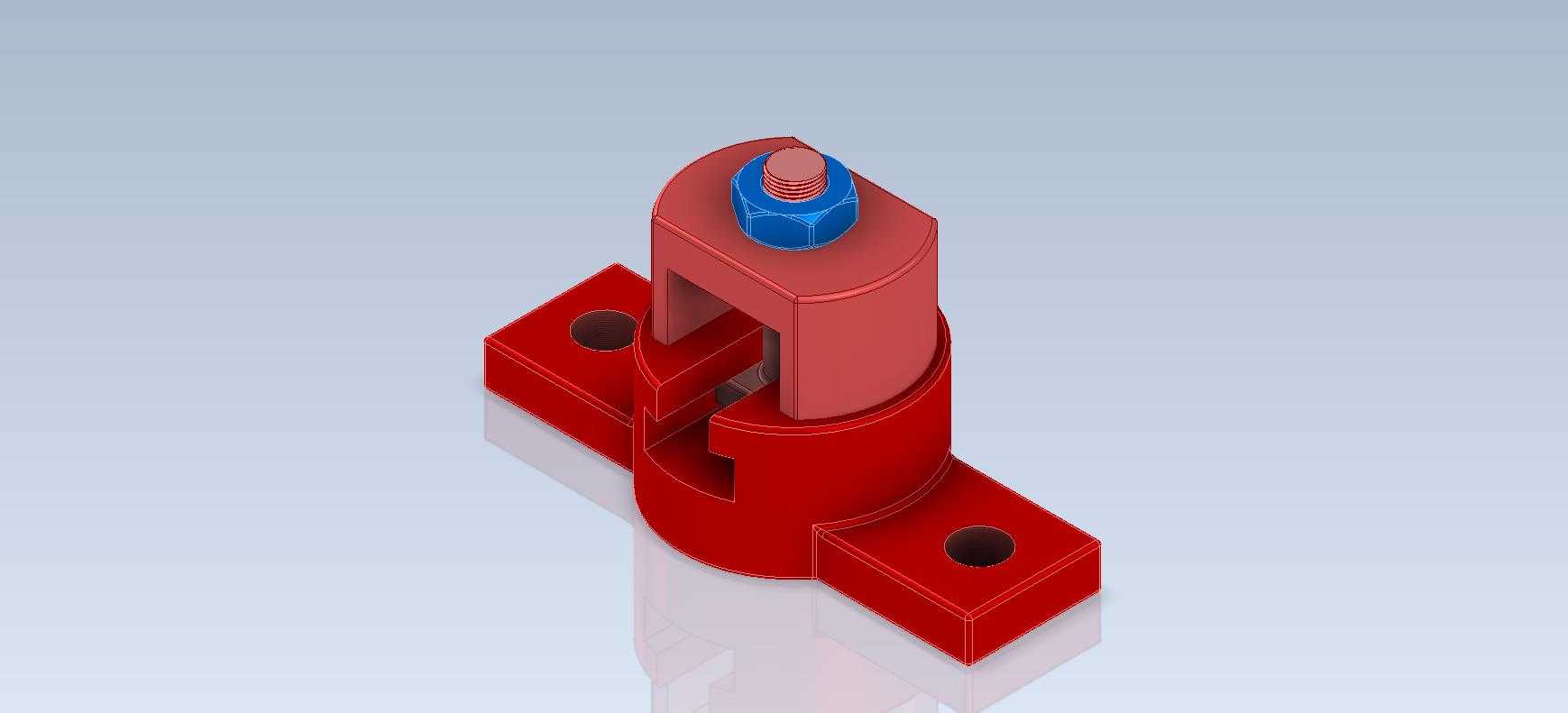

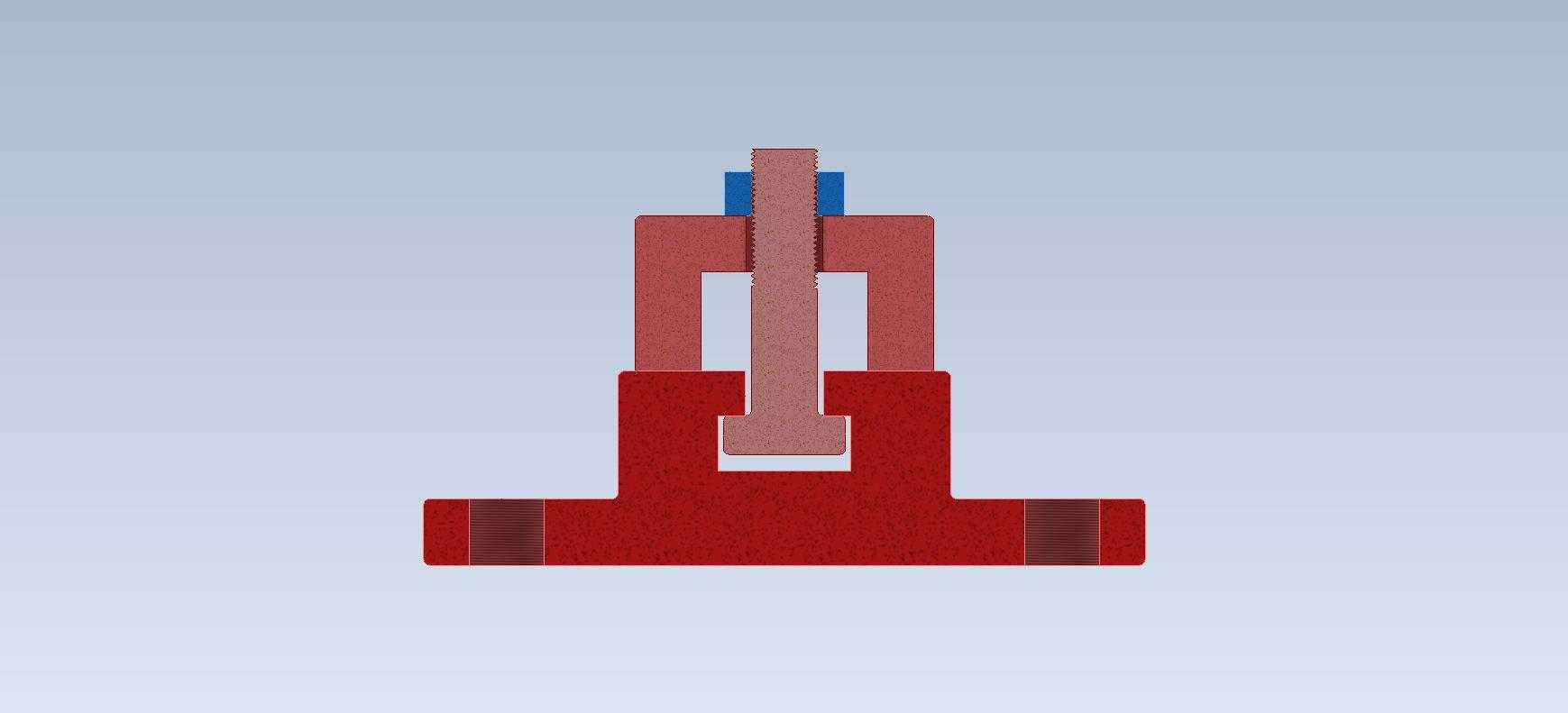

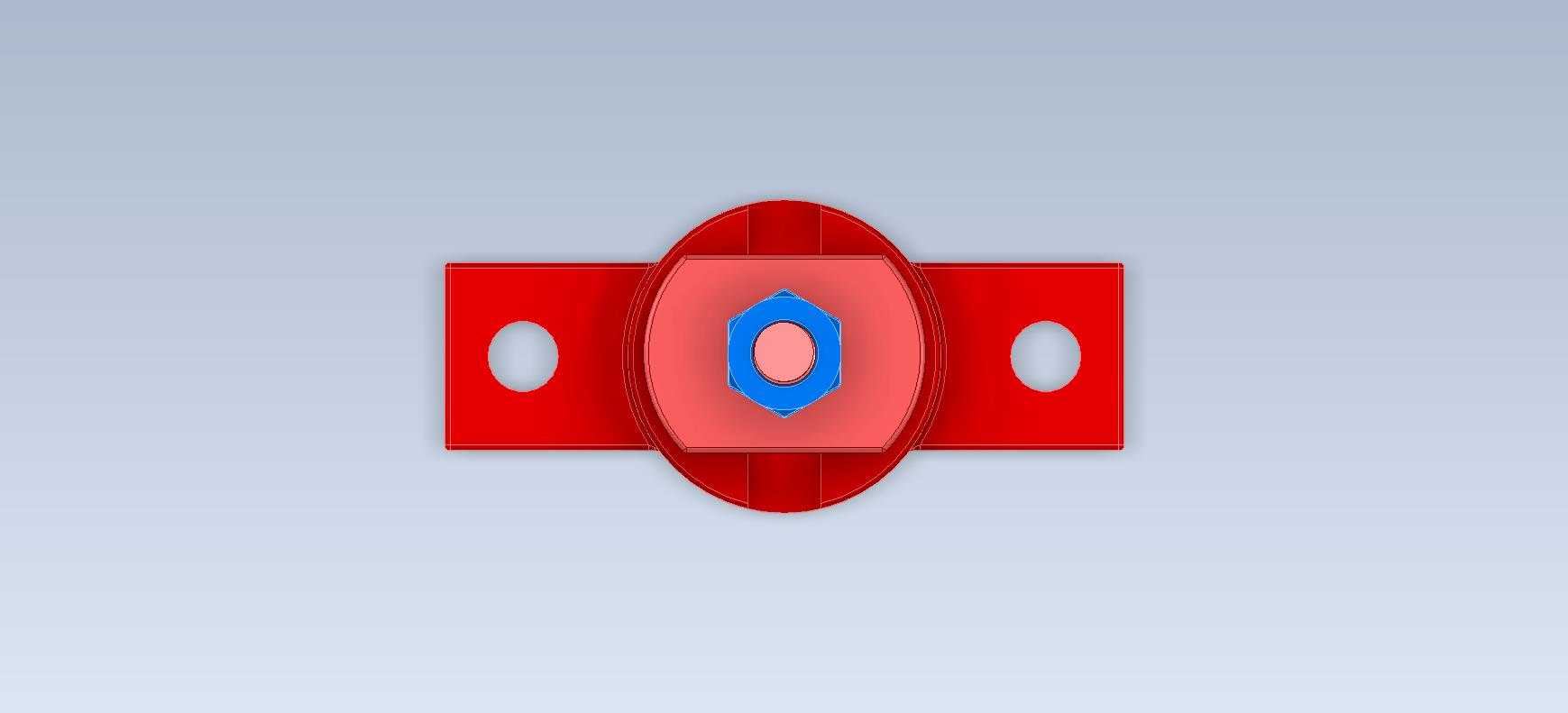

　　在机床加工的工装夹具体系里，这类立式夹紧固定支座属于工位定位环节的核心执行零件，主要承担小型轴类、套类待加工工件的装夹固定职能，常见于普通车床辅助工装、CA6140系列车床的配套夹具改造场景，也可适配小型钻床、铣床的工位夹紧需求，避免加工过程中工件受切削力作用出现位移、振颤，保障加工尺寸精度与表面粗糙度达标。从结构功能来看，该支座采用分体组合式设计，底部为双侧带安装孔的法兰式底座，两个安装孔对称分布在支座主体两侧的延伸凸台上，安装时可通过内六角螺栓直接固定在机床工作台的T型槽上，安装孔的孔位间距适配常规小型工装的安装孔距标准，底座底面做了平面度精加工处理，安装后与工作台面贴合间隙控制在0.02mm以内，避免装夹后支座出现倾斜偏移。

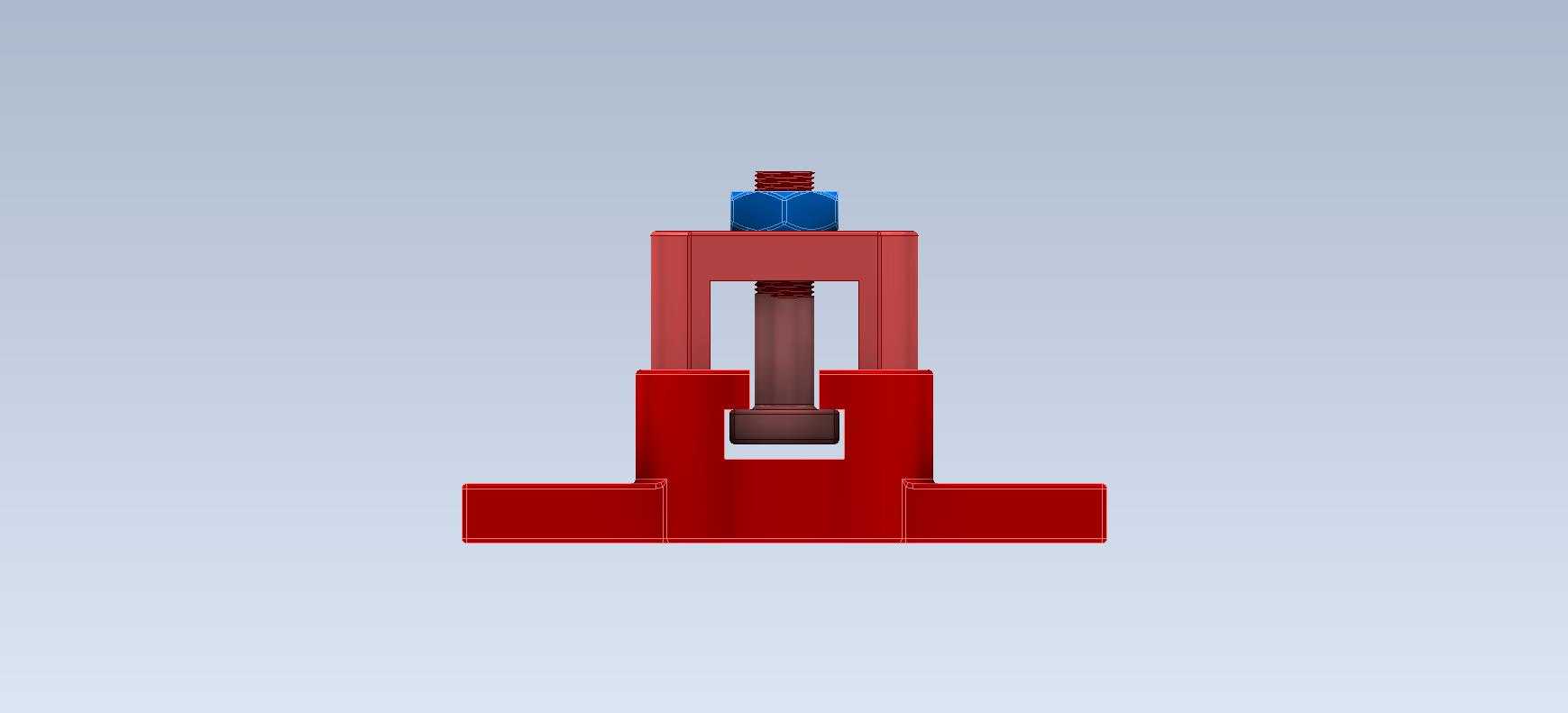

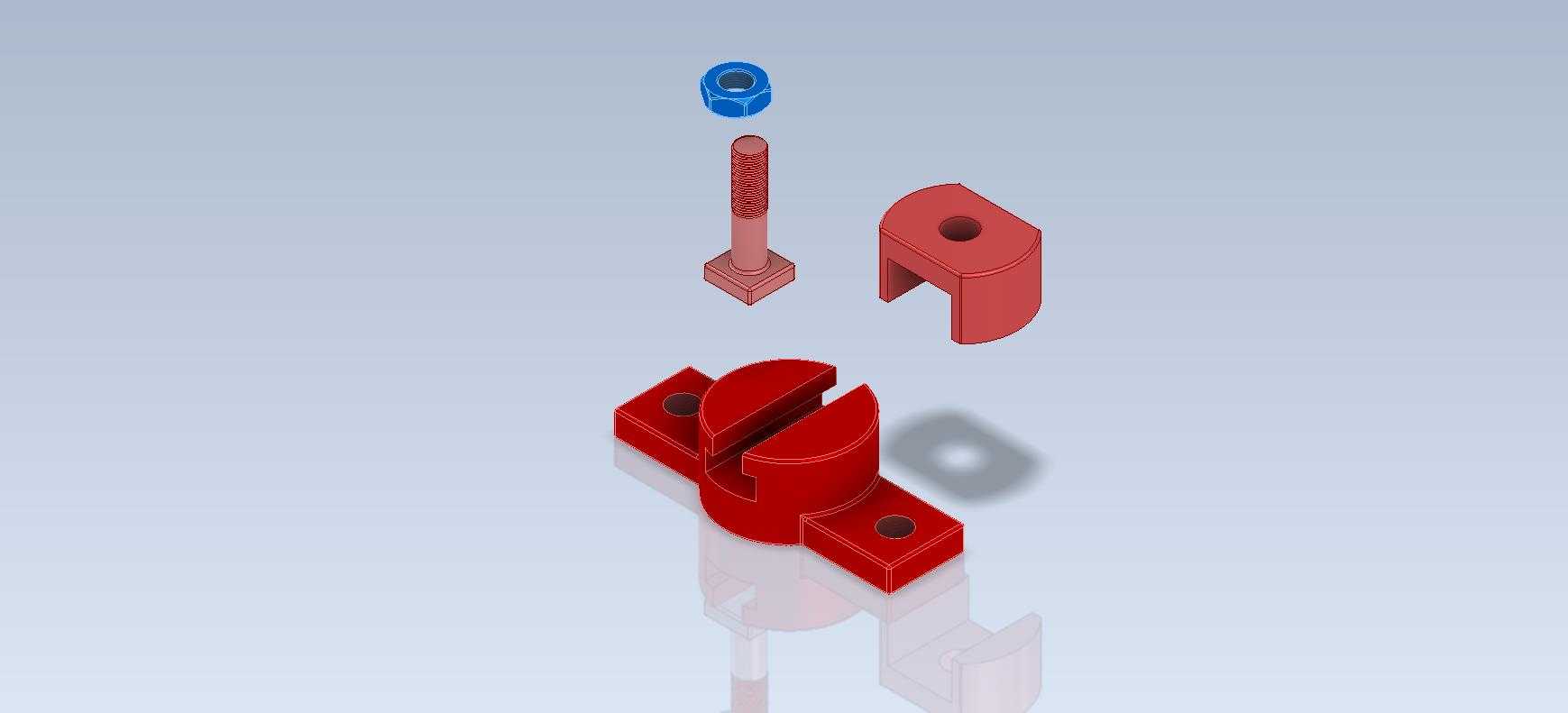

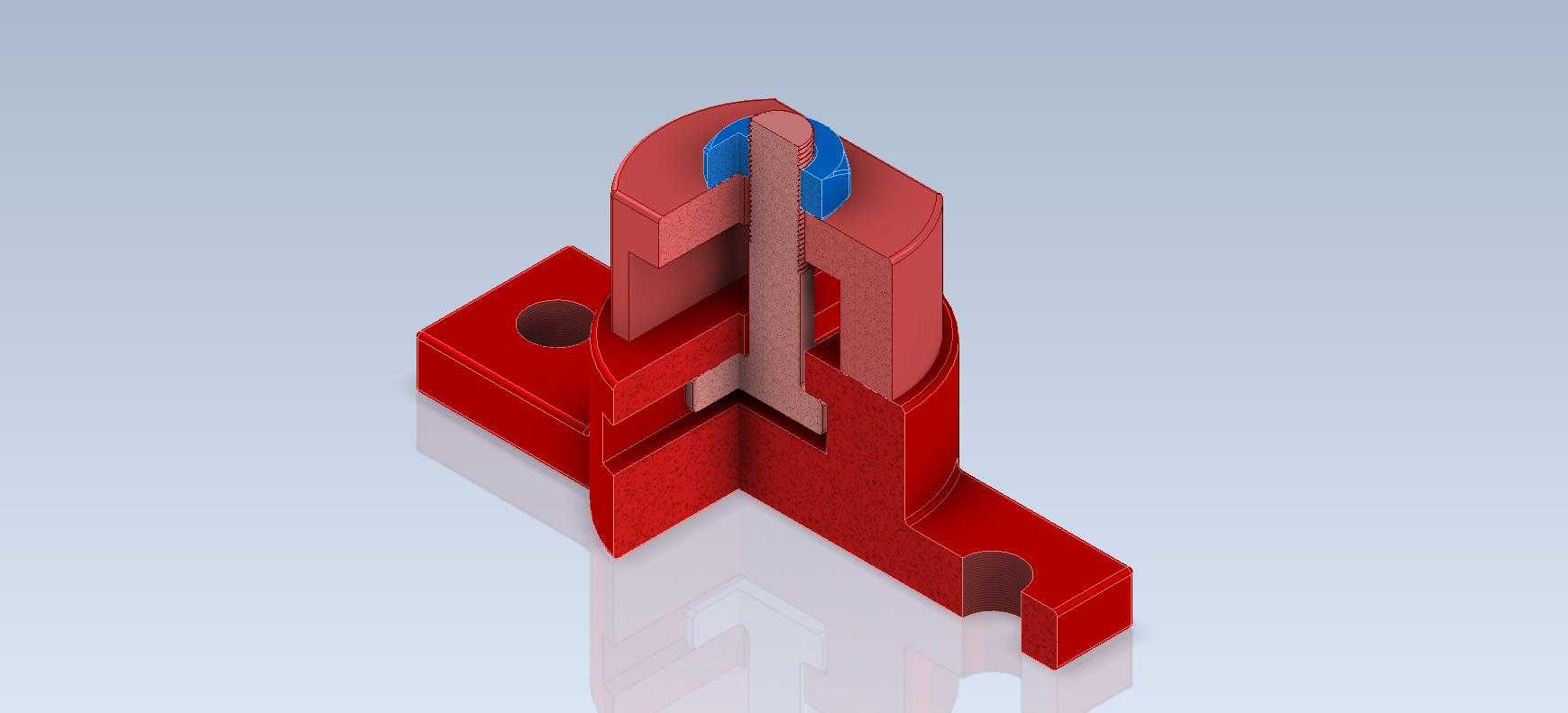

　　支座主体为立式柱状结构，中部开设通槽作为夹紧行程空间，顶部设置压紧调节组件，包含调节螺杆、压紧块与顶部限位结构，旋转顶部的调节件即可驱动压紧块沿竖直方向进给，对放置在中部槽内的工件施加垂直方向的夹紧力，夹紧行程可适配直径10mm至25mm范围内的轴类、套类工件，也可通过更换不同规格的压紧块适配异形小零件的装夹需求。设计过程中优先考虑了装夹操作的便捷性，中部通槽的开口宽度预留了足够的工件取放空间，操作人员无需额外辅助工具即可快速完成工件的上下料，压紧组件的螺杆采用梯形螺纹设计，具备自锁特性，夹紧后不会因机床切削振动出现松脱，无需额外加装防松结构即可满足常规切削工况的装夹可靠性要求。从受力角度分析，该支座的主体壁厚做了针对性加强，

　　底座与立柱衔接位置设置了圆弧过渡结构，避免夹紧力作用下出现应力集中导致的零件断裂，整体采用对称式结构布局，夹紧力的作用线与支座安装基准面垂直，不会产生额外的倾覆力矩，保障装夹状态的稳定性。外形尺寸方面，支座整体高度控制在80mm以内，底座总宽度为70mm，单侧凸台的宽度为15mm，不会占用过多工作台安装空间，可在同一工作台面上密集布置多个同类型支座，实现多工件同时装夹加工，提升批量零件的加工效率。在实际加工场景中，这类支座可单独使用完成单工件的装夹，也可多个组合搭配定位块使用，完成长条状零件的多点位夹紧固定，适配不同的加工工序需求，比如在轴类零件的端面钻孔、铣扁位工序中，单个支座即可完成工件的悬臂装夹，在长轴类零件的外圆车削工序中，

　　可搭配尾座顶尖使用，两个支座分别支撑工件的不同位置，抵消切削过程中的径向切削力。零件的加工工艺性也在设计阶段做了充分考量，除了配合面需要精加工之外，其余非配合面可采用普通铣削加工完成，毛坯可采用型材直接加工，无需复杂的铸造成型工序，加工成本较低，适合车间自行加工制作，也可批量生产作为通用工装配件使用。夹紧块与立柱槽的配合面采用间隙配合设计，进给过程中无卡滞，调节手感顺畅，顶部的调节端采用标准外六角结构，可使用普通扳手进行调节，无需专用工具，适配车间常规工具配置。安装边界上，底座的两个安装孔中心距为45mm，适配M8规格的安装螺栓，安装时螺栓的沉头深度预留了8mm，螺栓拧紧后不会突出底座底面，保障安装贴合度，支座的最大夹紧力可达500N，完全满足黑色金属、有色金属小型零件的常规切削加工装夹需求，不会出现夹紧力不足导致的工件打滑问题。
