玻璃熔炉出料端结构三维设计

　　玻璃熔炉出口段是浮法、瓶罐玻璃等连续生产熔窑的核心衔接部件，直接连通熔窑澄清冷却段与成型供料通道，其结构设计合理性直接决定玻璃液出料稳定性、温度均匀性以及后续成型工序的产品良率。在日用玻璃、光伏玻璃、建筑浮法玻璃生产线中，该部件长期处于1100℃-1300℃的高温工况，同时承受玻璃液的静态冲刷、冷热交变应力以及耐火材料的蠕变影响，设计阶段需要兼顾热工性能、结构强度与安装维护的多重需求。

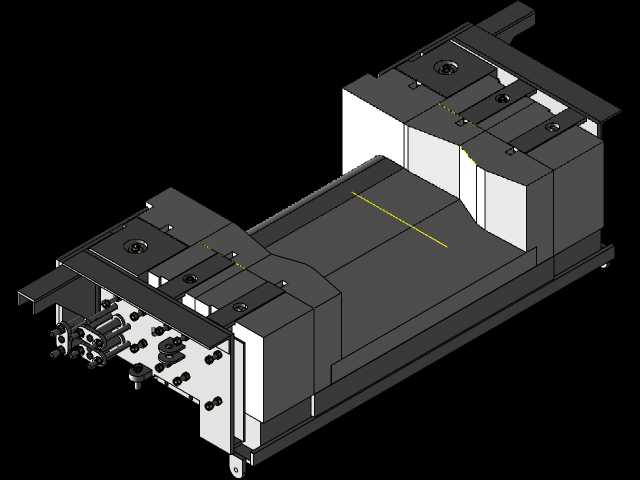

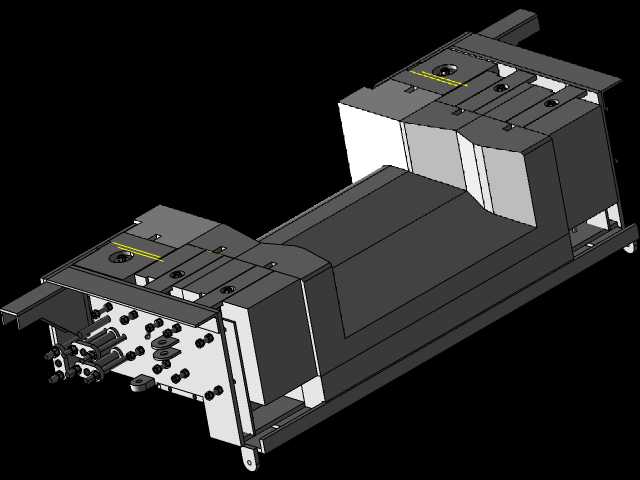

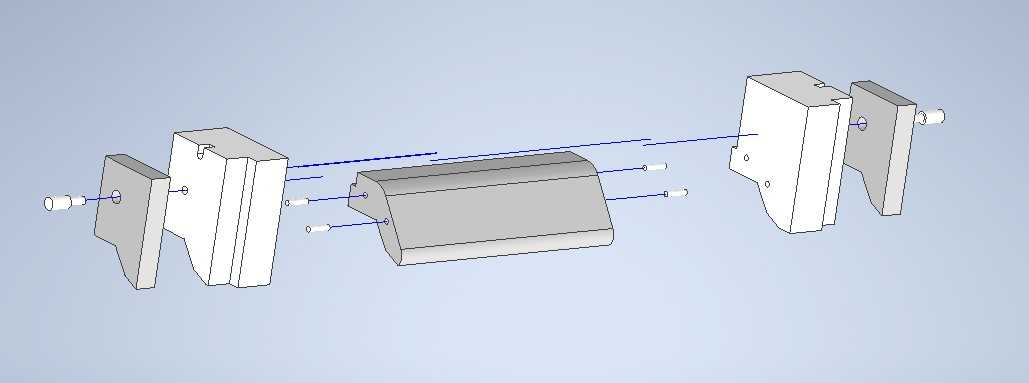

　　从结构组成来看，该出口段主体采用对称式布局，中间为渐变截面的流道结构，流道截面从熔窑侧到出料侧按照玻璃液流量需求做平滑收窄，避免截面突变造成的玻璃液滞留、析晶问题，流道内壁的过渡圆角全部按照流体仿真结果做圆弧处理，减少玻璃液流动过程中的涡流区，防止长期运行后死角处的析晶脱落进入玻璃液造成产品缺陷。两端的支撑块采用阶梯式嵌装结构，上部预留耐火砖的砌筑卡槽，卡槽尺寸按照常规电熔锆刚玉砖的通用砌筑公差设计，单边预留2mm的膨胀间隙，避免高温下耐火材料热膨胀造成结构挤压开裂；支撑块侧面设计有定位销孔，安装时可通过定位销与熔窑主体的预埋钢结构快速对位，降低现场安装的找正难度。

　　设计过程中首先需要匹配熔窑的日熔化量确定流道的通流截面，针对不同吨位的熔窑，流道的宽度、深度以及倾斜角度都需要做对应调整，该结构的流道倾斜角度设置为3°，既保证玻璃液能够依靠自重稳定流动，又避免流速过快造成的液面波动、温度流失过快问题。两端支撑结构的安装边界需要与熔窑胸墙、供料道的钢结构框架完全适配，支撑块底部的安装平面平面度公差控制在0.5mm/m以内，保证安装后流道的整体水平度偏差不超过1mm，防止玻璃液在流道内出现偏流、局部滞留的问题。

　　在热工性能匹配上，流道外壁的钢结构外壳预留了保温层安装空间，可根据实际运行温度需求铺设不同厚度的硅酸铝纤维保温层，减少流道段的温度损失，保证进入成型段的玻璃液温度波动控制在±5℃以内。支撑块与流道主体的连接位置采用可拆卸式的螺栓连接结构，后期维护时可单独更换磨损严重的流道段，无需整体拆除两端的支撑砌筑结构，大幅缩短停窑维护的时间，降低生产线的停机损失。

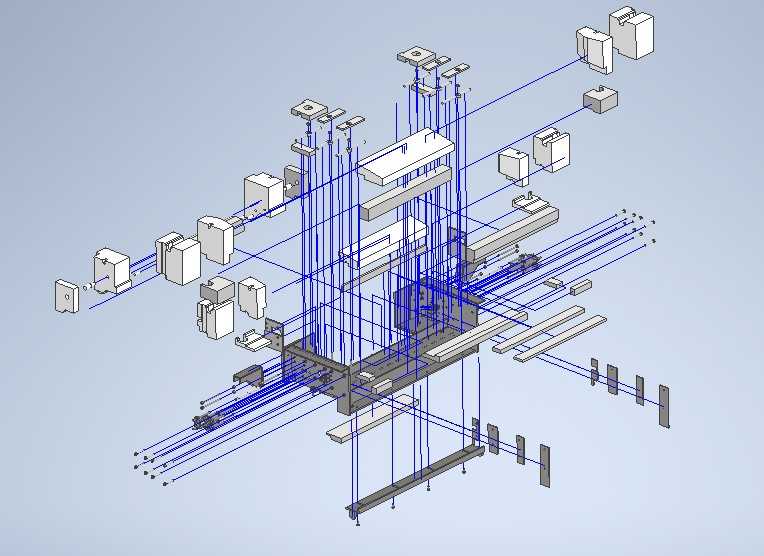

　　实际安装过程中，需要先将两端支撑块与熔窑出口的预埋钢结构焊接固定，焊接过程中需要采用对称焊接工艺，避免焊接变形造成支撑块的位置偏移，待支撑块找正固定后，再吊装中间的流道段嵌入两端的卡槽内，接缝处采用高温耐火泥填充密封，防止玻璃液从接缝处渗漏。流道安装完成后，需要先按照烘窑曲线做缓慢升温烘烤，排除耐火材料与砌筑泥料中的水分，避免升温过快造成的结构开裂、爆砖问题。

　　针对不同玻璃品类的生产需求，该结构还可在流道上部加装温度调节闸板、搅拌机构的安装接口，接口位置的尺寸按照行业通用的闸板、搅拌器安装标准设计，无需额外改造即可适配不同的工艺配置。流道内壁的轮廓设计充分考虑了玻璃液的流动特性，所有与玻璃液接触的面都做了抛光处理，降低表面粗糙度，减少玻璃液的流动阻力，同时也减少耐火材料被玻璃液冲刷侵蚀的速率，延长部件的整体使用寿命。

　　在结构强度校核阶段，需要考虑高温下钢结构的强度折减，所有承重部位的钢板厚度都按照1200℃下的许用应力做冗余设计，安全系数取2.5倍，保证长期高温运行下结构不会出现变形、下沉问题。支撑块的加强筋布局采用纵横交错的布置方式，既保证结构的整体刚性，又减少钢材的用量，同时筋板之间预留了足够的通风散热空间，避免钢结构局部温度过高造成的强度下降。
