壁挂式双灯头应急照明灯具结构设计

　　这款壁挂式双灯头应急照明结构，主要面向公共建筑、工业厂房、地下空间等常规供电中断后需维持基础照明的场景设计，区别于普通民用吸顶应急灯，其结构强度与照射覆盖范围更适配大空间、人员密集或疏散路径较长的区域。从实际使用逻辑出发，设备核心功能是在主供电回路失电后自动启动，依靠内置储能模块为两个独立灯头供电，提供不低于90分钟的持续疏散照明，满足人员疏散、应急作业的基础照度要求。

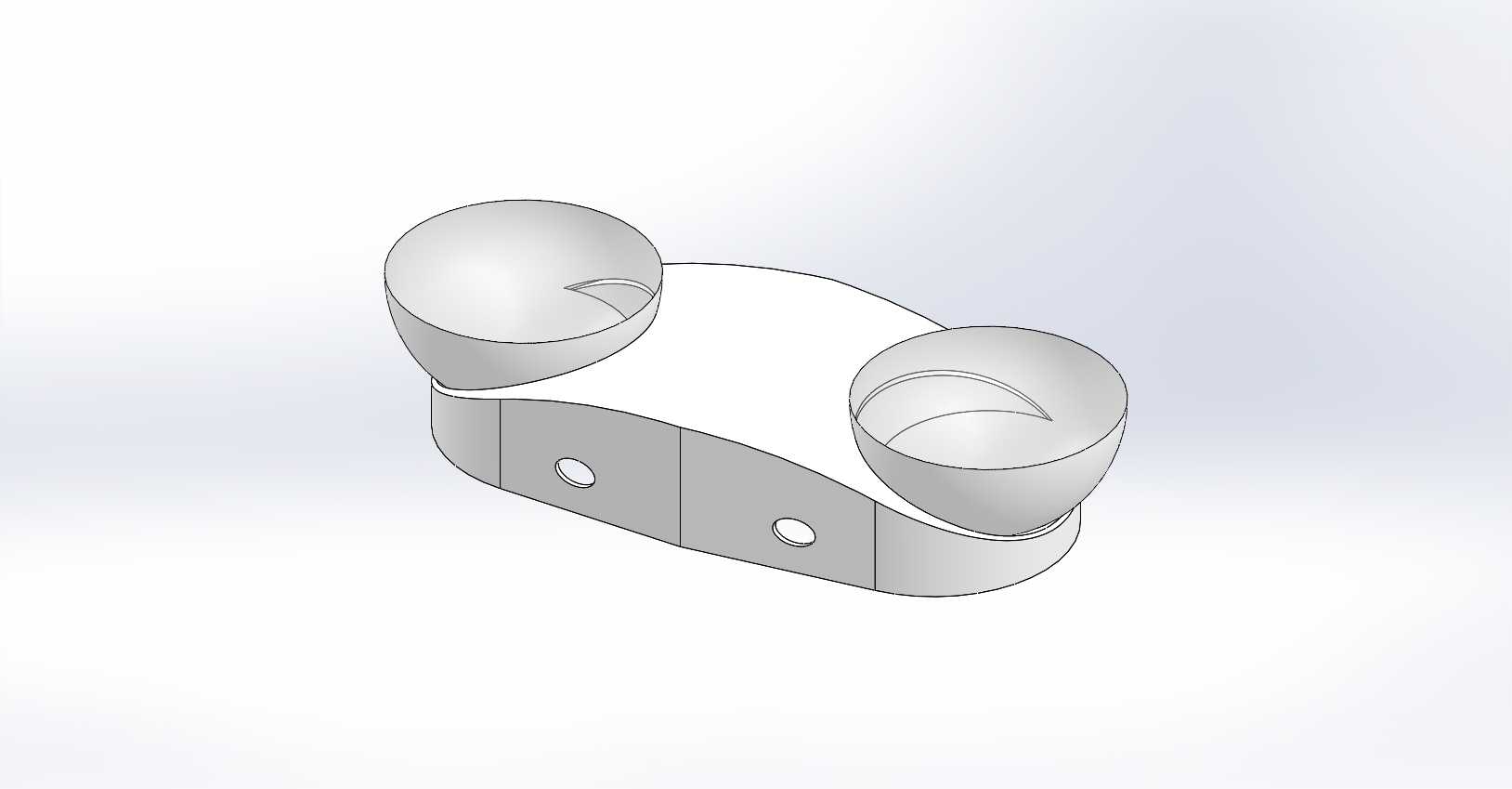

　　设计阶段首先考虑安装适配性，底座采用一体化弧形压铸结构，贴合常见的混凝土墙面、彩钢板立柱、金属桥架侧装面，两个安装孔位间距按照通用电气安装底盒的孔距标准设置，无需额外打孔扩孔即可适配多数预装接线盒，安装孔周边做了加厚凸台结构，避免螺丝锁紧时底座应力集中导致开裂，底座边缘设置一圈嵌入式密封胶条槽，安装后可阻挡粉尘、飞溅水汽进入腔体内部，适配厂房、地下车库等多尘潮湿的安装环境。

　　灯头部分采用独立可调的碗状反光杯结构，两个灯头分别通过阻尼转轴与底座连接，转轴阻尼力矩经过调校，既可以在调整照射角度后保持定位不滑落，又不需要借助工具即可手动调整俯仰、旋转角度，单灯头水平旋转角度覆盖180度范围，俯仰调节角度覆盖0到90度，两个灯头配合可覆盖从墙面正前方到两侧疏散通道的大范围照射区域，反光杯内壁做哑光漫反射纹理处理，避免LED光源直射产生眩光，在疏散场景下不会对人员视线造成干扰，灯头面罩采用高透光阻燃PC材质，抗冲击性能满足公共区域防碰撞要求，同时具备V0级阻燃等级，符合消防设备的材料安全要求。

　　底座内部腔体做了分仓设计，电源驱动模块与储能电池模块分别设置在独立仓室，中间设置绝缘隔热隔板，避免电池充放电产生的热量影响驱动电路寿命，走线槽沿着腔体侧壁布置，预留足够的线长冗余方便装配时调整接线，腔体侧壁设置格栅式散热孔，孔位朝向斜下方，避免上方落尘、滴水直接进入腔体，同时形成空气对流带走内部工作热量。整体外形采用流线型过渡设计，没有尖锐外凸棱角，避免人员通行时磕碰受伤，外壳整体厚度均匀，适配注塑成型工艺，拔模角度设置在1.5度，减少注塑生产时的脱模阻力，壁厚控制在2.2mm到2.5mm之间，既保证结构强度，又避免壁厚不均导致的缩痕、翘曲问题。

　　从安装边界来看，设备整体突出墙面的厚度控制在75mm以内，不会过多占用疏散通道的通行净空，整体宽度控制在220mm，高度120mm，适配多数墙面、立柱的安装空间，接线入口设置在底座背部中心位置，与预埋接线盒的出线位置对齐，接线完成后多余线缆可收纳在底座背部的预留线槽内，不会出现线缆挤压、外露的问题。在结构可靠性验证逻辑上，底座与灯头的连接转轴做了防脱落设计，即使长期调整角度也不会出现灯头脱落的情况，外壳连接螺丝采用隐藏式设计，外部没有外露螺丝孔，既提升外观整体性，也避免非专业人员随意拆卸设备。

　　不同于普通民用应急灯的薄型化设计，这款结构更侧重长期使用的耐用性，所有受力部位都做了加强筋处理，底座背部的安装面设置多个点状凸筋，安装时凸筋紧贴墙面，即使墙面不平整也能保证底座安装稳固，不会出现长期使用后松动歪斜的问题。灯头与底座的连接缝隙处设置环形挡边，阻挡清洁用水、灰尘从缝隙进入内部，适配工业场所定期清洁冲洗的使用场景。
