Whelen款警用长排警示灯条结构设计

　　这款长排警示灯主要搭载于警用巡逻车辆顶部，是执法执勤场景下的核心视觉警示部件，日常出警、交通疏导、事故现场警戒、临时路检等场景中，依靠高辨识度的光信号传递警示信息，提醒周边社会车辆与行人及时避让，为执勤作业划定安全警示范围，也可在夜间、雨雾等低能见度环境下提升执勤车辆的识别度，降低次生事故发生概率。

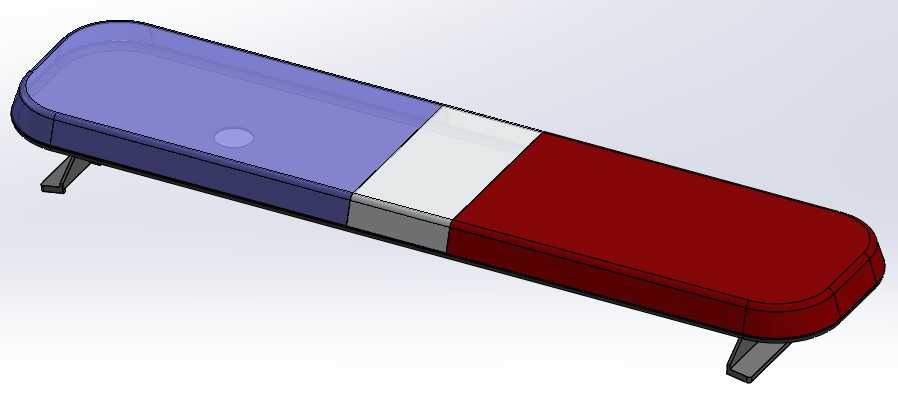

　　从结构设计层面来看，整体采用长条形圆角流线型壳体，壳体边缘做了大圆弧过渡处理，一方面能够降低车辆高速行驶过程中的风阻系数，减少行车过程中的风噪与气流扰动，另一方面也能避免尖锐棱角在安装、维护过程中造成磕碰损伤，同时降低剐蹭时对周边人员、物体的伤害风险。灯体主体分为三个功能发光区段，对应蓝、白、红三色发光单元布局，不同色段可独立控制闪烁模式，满足不同执勤场景下的警示信号需求，比如常规巡逻可采用低频率交替闪烁，紧急出警可切换高频率爆闪模式，现场警戒可切换常亮配合频闪组合模式。

　　壳体底部设置了两组对称分布的支撑安装脚，安装脚与灯体主壳体采用刚性连接结构，支撑脚的安装孔位间距、安装面高度都经过适配性设计，能够匹配多数制式警用车辆顶部的安装基座尺寸，安装时可通过螺栓直接固定在车顶行李架或专用安装支架上，支撑脚的高度预留了足够的走线空间，灯体的供电线缆可从支撑脚内部空腔引出，直接接入车辆的供电与控制系统，避免线缆外露造成老化、拉扯损坏问题，也能让整体安装外观更整洁。

　　灯体的上壳采用半透明耐候材质制作，具备良好的透光率，同时能够抵御紫外线长期照射造成的黄变、脆化问题，也可承受日常行车过程中的飞石冲击、温差变化带来的形变影响，内部发光单元的排布经过光学角度优化，光线扩散角度覆盖水平方向180度以上范围，确保车辆前后、侧方的道路参与者都能清晰识别到警示信号，不会出现视觉盲区。壳体的拼接处做了密封结构设计，配合防水胶条实现IP65级以上的防护能力，可应对雨天行车、高压水枪冲洗等场景，避免雨水、灰尘进入灯体内部造成电路短路、发光元件损坏。

　　在设计建模过程中，首先根据车载安装的边界条件确定整体长宽高比例，整体长度适配常规轿车、SUV车顶的横向安装空间，宽度控制在不超出车辆顶部宽度的范围内，高度尽量压低以降低整车重心高度，减少高速行驶时的风阻影响。建模时先构建主体壳体的曲面轮廓，通过多段曲率连续的曲线扫掠形成整体外表面，再对边角位置做圆角过渡处理，确保曲面顺滑无突兀折角；之后拆分内部的发光腔体结构，为每个色段的发光模块预留独立的安装位，同时设计内部的走线槽、电路板安装柱结构，保证内部元器件安装定位准确；最后设计底部的支撑安装脚结构，校核支撑脚的结构强度，确保在车辆急加速、急刹车、颠簸路面行驶时，支撑脚能够承受足够的载荷，不会出现断裂、松动问题。

　　实际选型使用时，需要注意安装位置需避开车辆顶部的天线、天窗等原有部件，确保灯体安装后不会影响车辆原有部件的正常功能，同时接线时需匹配车辆的供电电压，加装对应的保险装置，避免电路过载造成车辆电路损坏。日常维护时可直接通过擦拭外表面清理灰尘、污渍，无需拆解壳体，当单个发光单元出现故障时，可拆开壳体端盖更换对应的发光模块，维护操作便捷，无需整体更换灯体，能够降低全生命周期的使用成本。
