城市垃圾焚烧发电厂锅炉膜式墙体结构

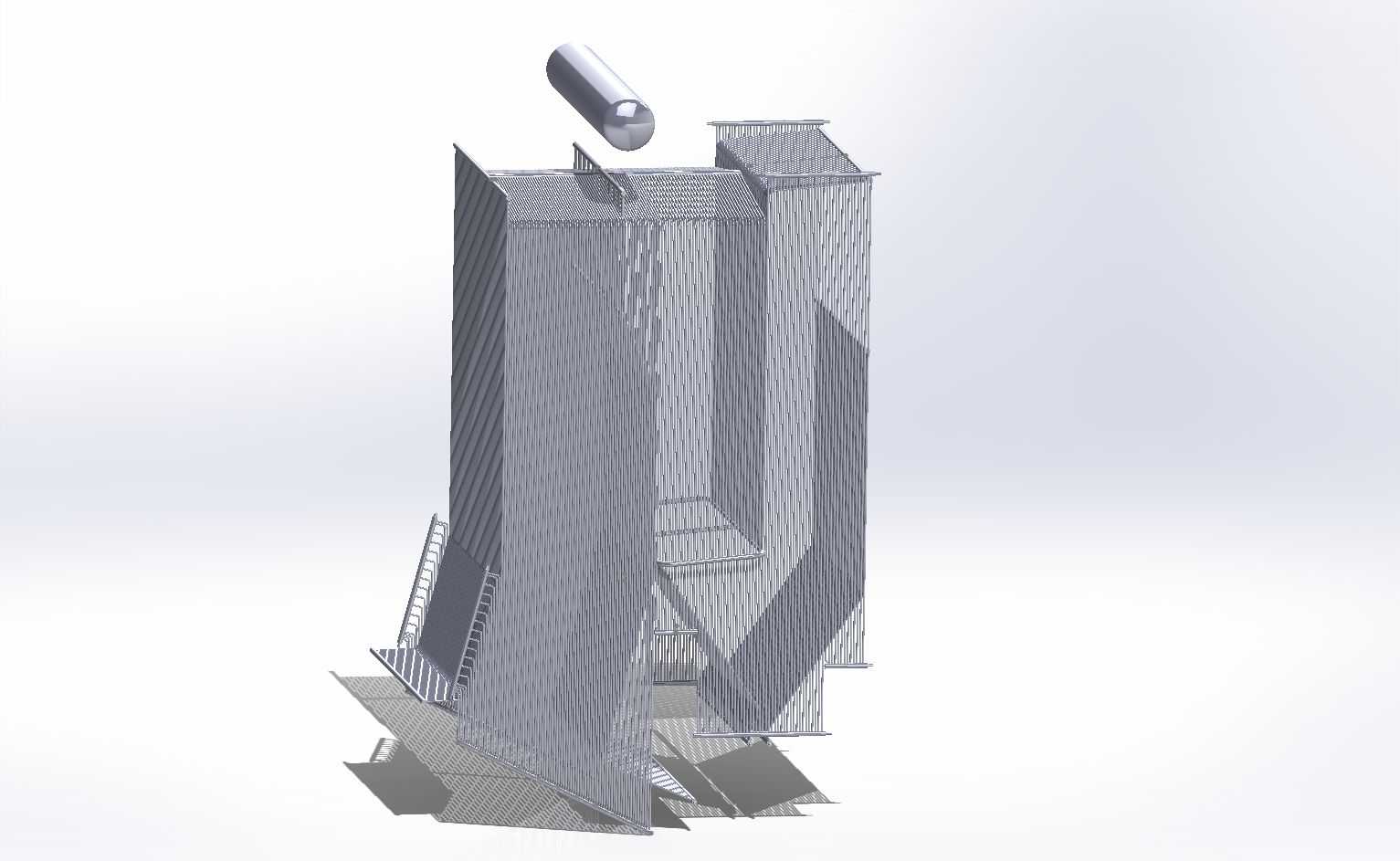

　　在城市固废处置的热电联产场景中，垃圾焚烧炉的膜式墙是承载燃烧换热、炉腔密封的核心承压部件，这套结构对应RABA Suhl Südwestthüringen电厂的实际炉型，建模时完全还原了现场无外接下降管、上升管的裸墙状态，方便设计人员直接对接厂区管路排布做二次适配。从实际运行逻辑来看，膜式墙的核心作用有两个：一是通过密布的鳍片管组成密闭炉腔壁面，阻断燃烧过程中的烟气外泄，同时隔绝炉内高温向外辐射，降低炉体外部的散热损失，把炉膛内1000摄氏度左右的燃烧热量尽可能通过管壁传递给管内流动的工质，完成汽水侧的吸热升温过程；二是作为炉体的主要承重受力结构，承载炉内耐火材料、挂焦积灰以及炉膛负压带来的交变载荷，所以建模时每一片管屏的拼接位置、鳍片与管子的焊接贴合面都做了精准还原，没有做简化省略，方便后续做有限元受力分析时直接提取几何特征。

　　设计思路上，这套膜式墙没有采用常规整圈环绕的一体式管屏结构，而是根据垃圾焚烧炉的燃烧段分区做了分块模块化设计：主燃烧区的管屏鳍片宽度做了收窄，对应高热负荷区域的换热强化需求，避免局部热流密度过高导致管子超温爆管；燃尽段的管屏鳍片适当加宽，在保证换热面积的前提下减少管材用量，控制整体制造成本。管屏之间的拼接位置预留了现场安装的焊接余量，每一段管屏的端部都做了齐平处理，方便现场吊装时对口拼接，不需要二次切割修型。顶部的短管结构是为了对接炉顶的集箱接口，建模时特意保留了接口的伸出长度，方便设计人员核对集箱的安装高度，避免管路对接时出现错位。

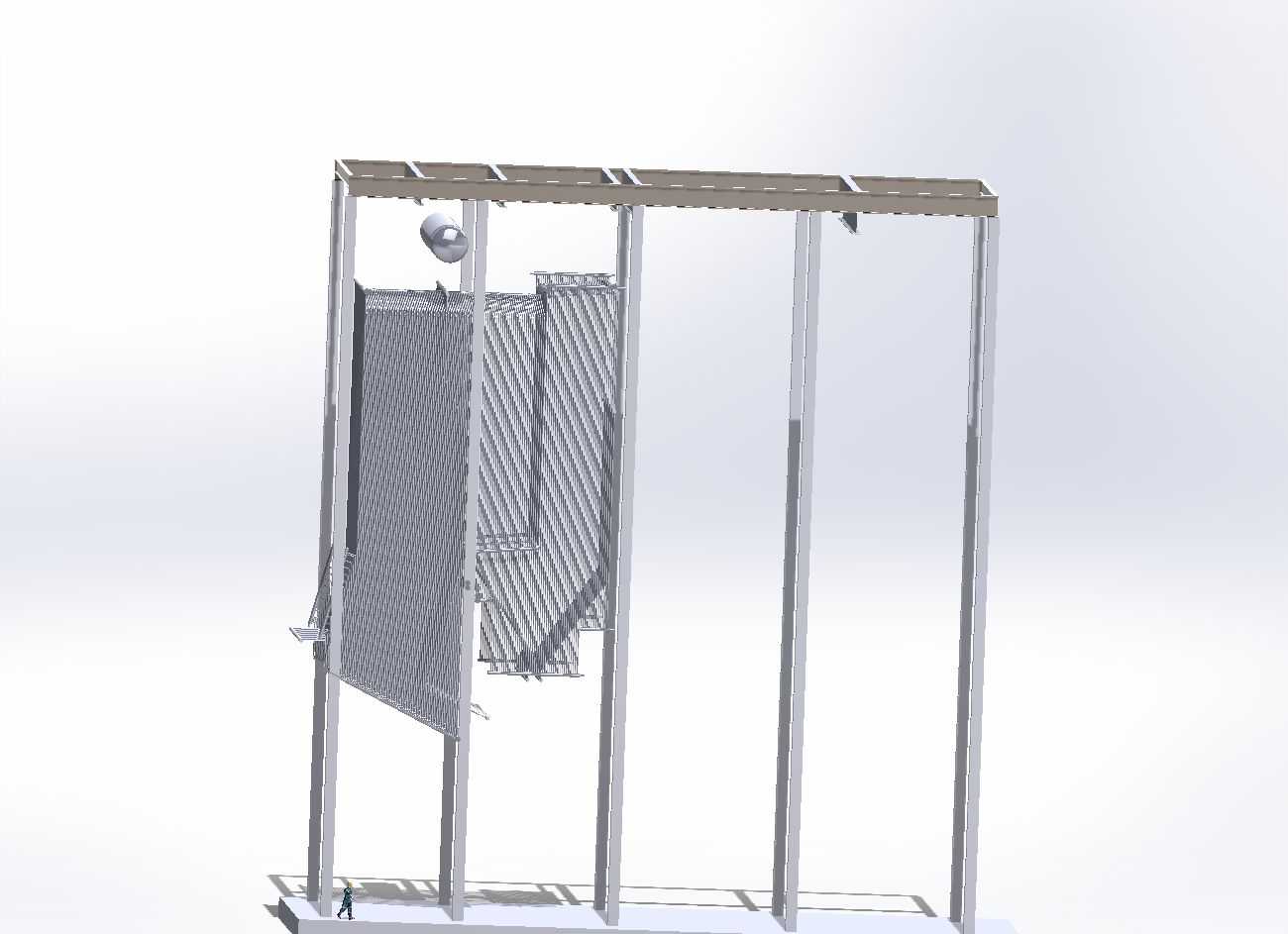

　　从安装边界来看，这套膜式墙的整体外形完全适配该电厂的炉膛截面尺寸，底部和炉排框架的连接位置做了对应的支座贴合面，侧面和炉墙钢结构的连接点都按实际排布做了预留，安装时不需要额外调整管屏的位置就能直接和钢结构支座固定。管屏的管子节距严格按照垃圾焚烧锅炉的设计规范取值，既保证了鳍片的温度在材料允许范围内，不会因为鳍片过宽导致中间位置超温变形，也避免了节距过小造成的管材浪费。和常规燃煤锅炉的膜式墙不同，垃圾焚烧炉的膜式墙需要考虑垃圾燃烧产生的腐蚀性烟气冲刷，所以建模时壁面的平整度做了精准还原，方便后续做防腐喷涂的工艺模拟，计算喷涂材料的用量以及喷涂后的壁面尺寸变化，避免因为喷涂厚度超标导致管屏拼接出现间隙。

　　实际工程应用中，这套模型可以直接用于新建垃圾焚烧电厂的炉体排布设计，也可以作为同类型电厂炉墙改造的参考基准，设计人员可以根据实际项目的垃圾热值、处理规模调整管屏的高度、管子规格以及鳍片尺寸，不需要从零开始搭建基础结构，能大幅缩短前期设计的建模周期。在做炉内流场模拟时，这套完整的壁面几何可以直接导入仿真软件，作为流场计算的边界壁面，还原真实的炉膛内部空间尺寸，保证流场、温度场模拟结果的准确性，避免因为壁面简化导致的仿真结果偏差。
