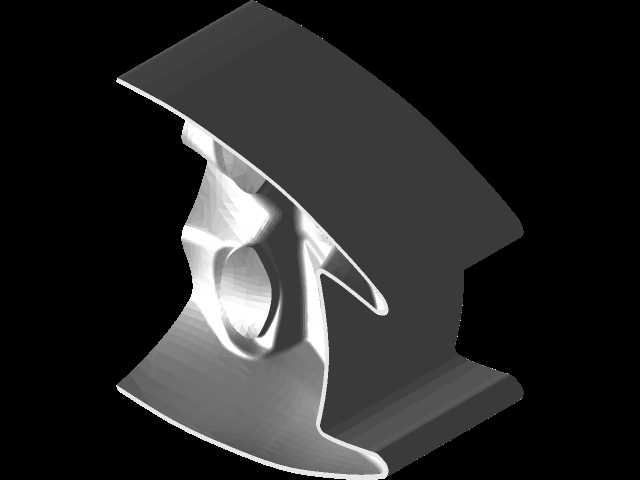

蝙蝠侠面罩正面成型模结构设计

　　这套成型结构主要面向碳纤维、玻璃纤维铺层的面罩类制品小批量试制场景，也可直接适配3D打印快速成型的母模制作需求，在文创衍生品制作、影视道具加工、个性化防护面罩定制领域都有对应的使用空间。从结构功能来看，该结构仅完成面罩正面曲面的成型作业，没有包含面罩侧围、绑带安装位的对应成型结构，使用时需要配合后续的裁切、拼接工序完成整品制作，这种拆分式的成型思路，主要是为了适配曲面铺层作业的操作便利性——铺层作业时操作人员可以直接在开放的成型曲面上完成纤维布的铺设、压实，不需要处理深腔结构带来的操作死角，能有效降低铺层过程中出现褶皱、空鼓的概率，提升纤维层的贴合精度。

　　设计过程中优先还原了蝙蝠侠面罩正面的标志性曲面特征：眉骨位置的锐角凸起轮廓、眼部的弧形凹陷边界、鼻部的立体过渡曲面、下颌位置的折线收边都做了连续的曲率过渡，没有出现曲面碎面、曲率突变的问题，成型后的制品表面不需要额外做大量的补磨作业就能还原造型特征。成型面的厚度方向做了均匀的3mm余量预留，既可以满足纤维铺层的厚度容纳需求，也能适配3D打印时的壁厚强度要求，打印完成后不需要额外做加厚处理就能直接作为母模使用。

　　从安装边界来看，该结构的上下两端都做了平直的安装基准边，上边沿的平直段宽度为120mm，下边沿的平直段宽度为95mm，两侧的安装边距离成型曲面的最外凸点预留了20mm的装夹空间，使用时可以直接通过平口钳或者压板固定在机床工作台上，不需要额外设计专用的装夹工装，不管是做后续的曲面精修加工，还是作为铺层模固定在作业台上，都能快速完成装夹定位。成型曲面的整体外轮廓尺寸控制在220mm180mm110mm的范围内，适配常规桌面级3D打印机的成型尺寸，不需要拆分打印就能一次性完成结构制作，也适配小型真空导流工艺的成型舱尺寸，小批量制作时不需要额外定制大型成型设备。

　　结构的曲面过渡处全部做了R2以上的圆角处理，没有尖锐的内角结构，一方面是避免纤维铺层时在锐角位置出现纤维断裂、架桥的问题，另一方面也能降低3D打印过程中支撑的使用量，打印完成后去除支撑的工作量能减少40%左右，同时也能避免模具使用过程中应力集中导致的边角崩损问题，提升结构的重复使用寿命。成型面的表面粗糙度按照Ra1.6的要求做了曲面优化，打印或者铣削完成后只需要简单的抛光处理就能达到铺层要求的表面光洁度，不需要做大量的后续打磨作业。

　　实际使用过程中，该结构除了作为纤维铺层的成型模使用，也可以直接作为热压成型的母模，配合0.5mm厚度的ABS、PC片材做热吸塑成型，制作轻量化的面罩道具，平直的安装边可以直接适配常规吸塑机的装夹框架，不需要额外修改结构就能直接上机使用。针对不同的使用场景，设计时也预留了修改余量：如果需要制作完整的面罩结构，可以在现有结构的两侧边界处直接延伸侧围曲面，不需要重构现有正面曲面，能大幅缩短整模的设计周期；如果需要调整面罩的面部贴合度，也可以在成型面的内侧直接偏移曲面调整厚度，不会破坏外部的造型特征。

　　从加工可行性来看，该结构的曲面全部采用G2连续的过渡方式，不管是采用三轴铣床做铝模加工，还是采用FDM、光固化3D打印做树脂模制作，都能顺利生成加工路径，没有倒扣结构需要多轴加工才能成型，常规的加工设备就能完成制作，加工成本能控制在较低的区间，非常适合小批量定制、道具试制类的项目使用。结构的底部做了10mm厚度的实心基座，既可以提升整体的结构刚性，避免装夹或者成型过程中出现变形，也可以作为后续加工的基准面，找正的时候只需要打表检测基座平面的平面度就能完成定位，不需要反复找正曲面位置，能大幅缩短加工前的准备时间。
