CA6140车床配套标准麻花钻结构设计

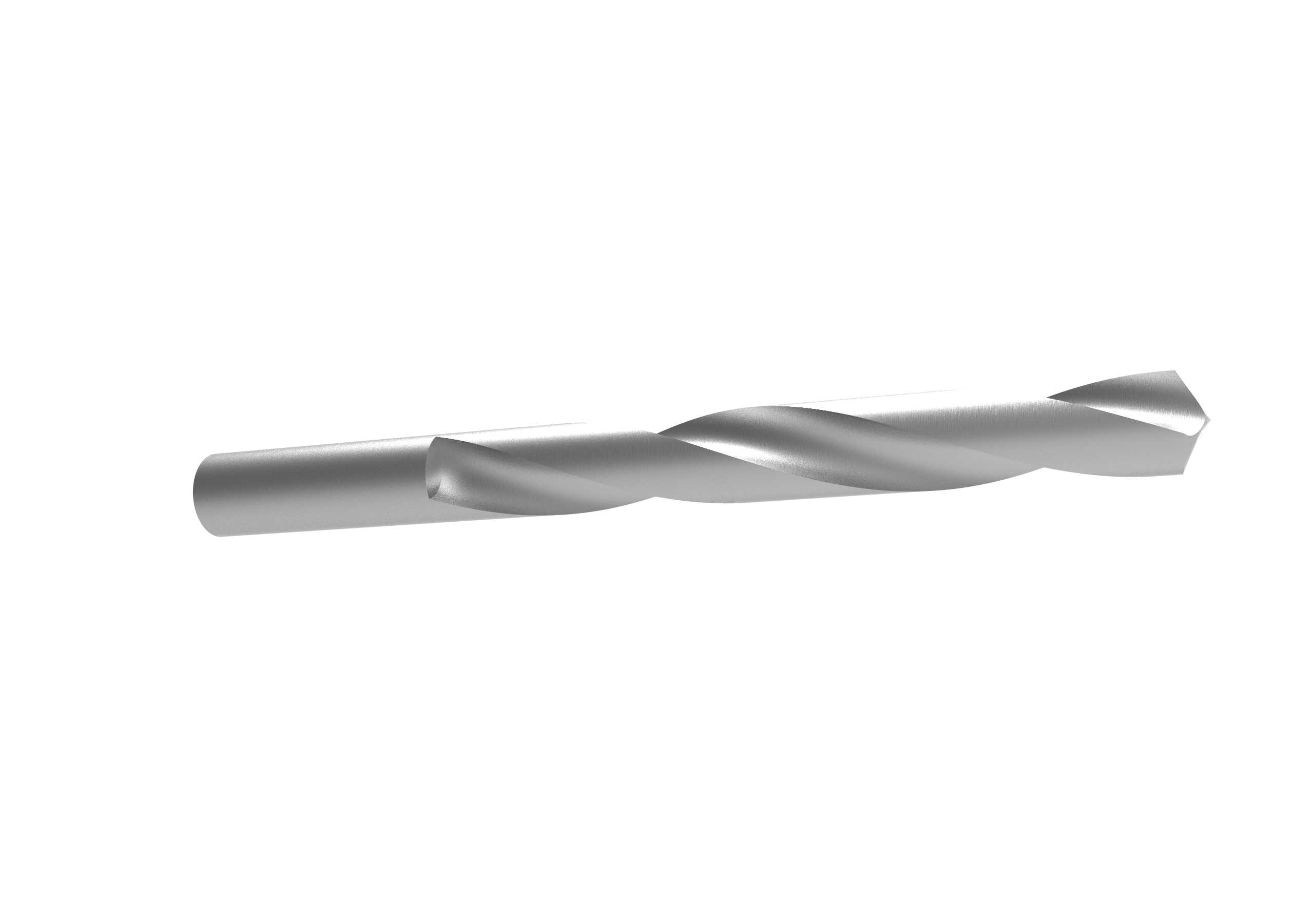

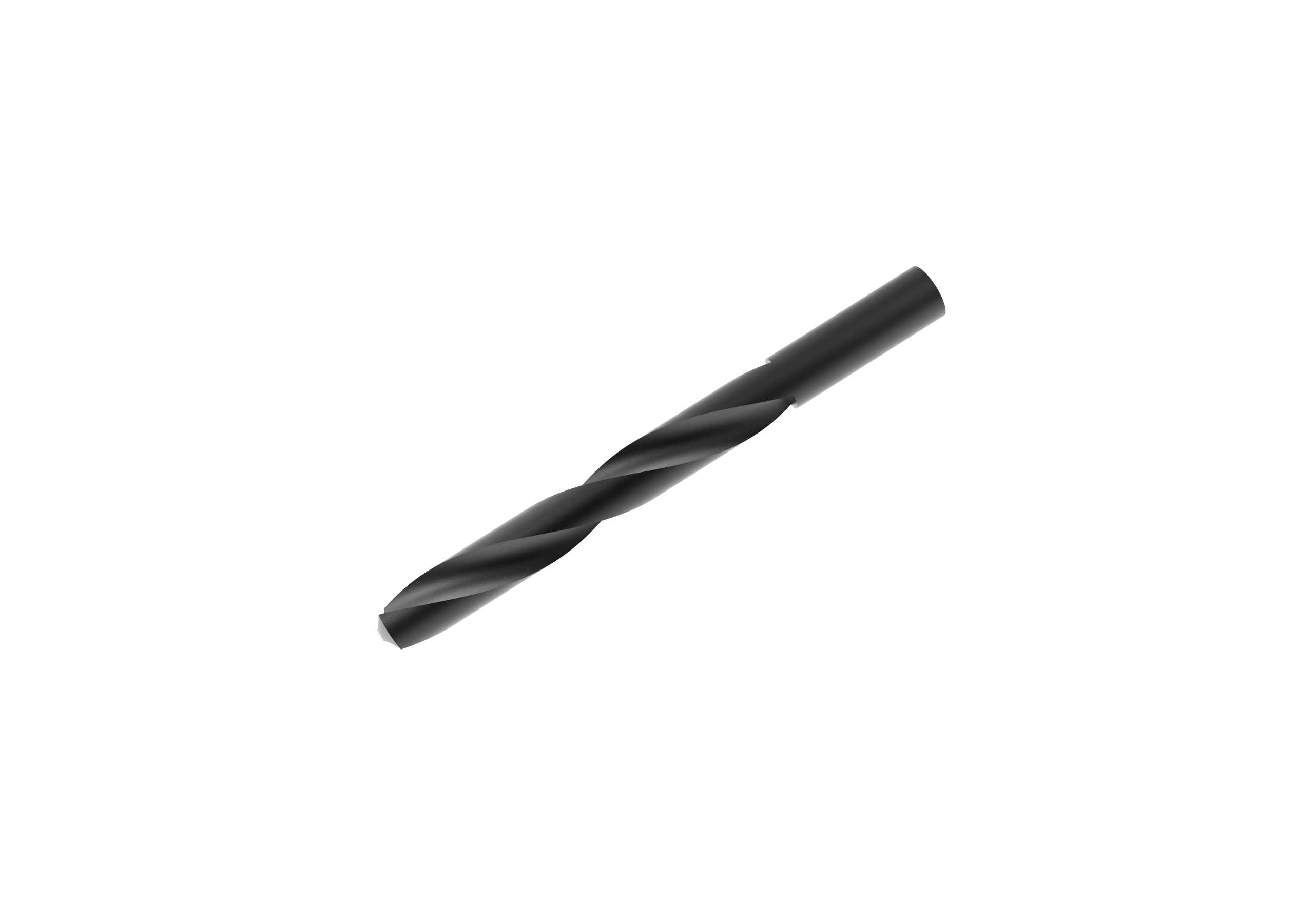

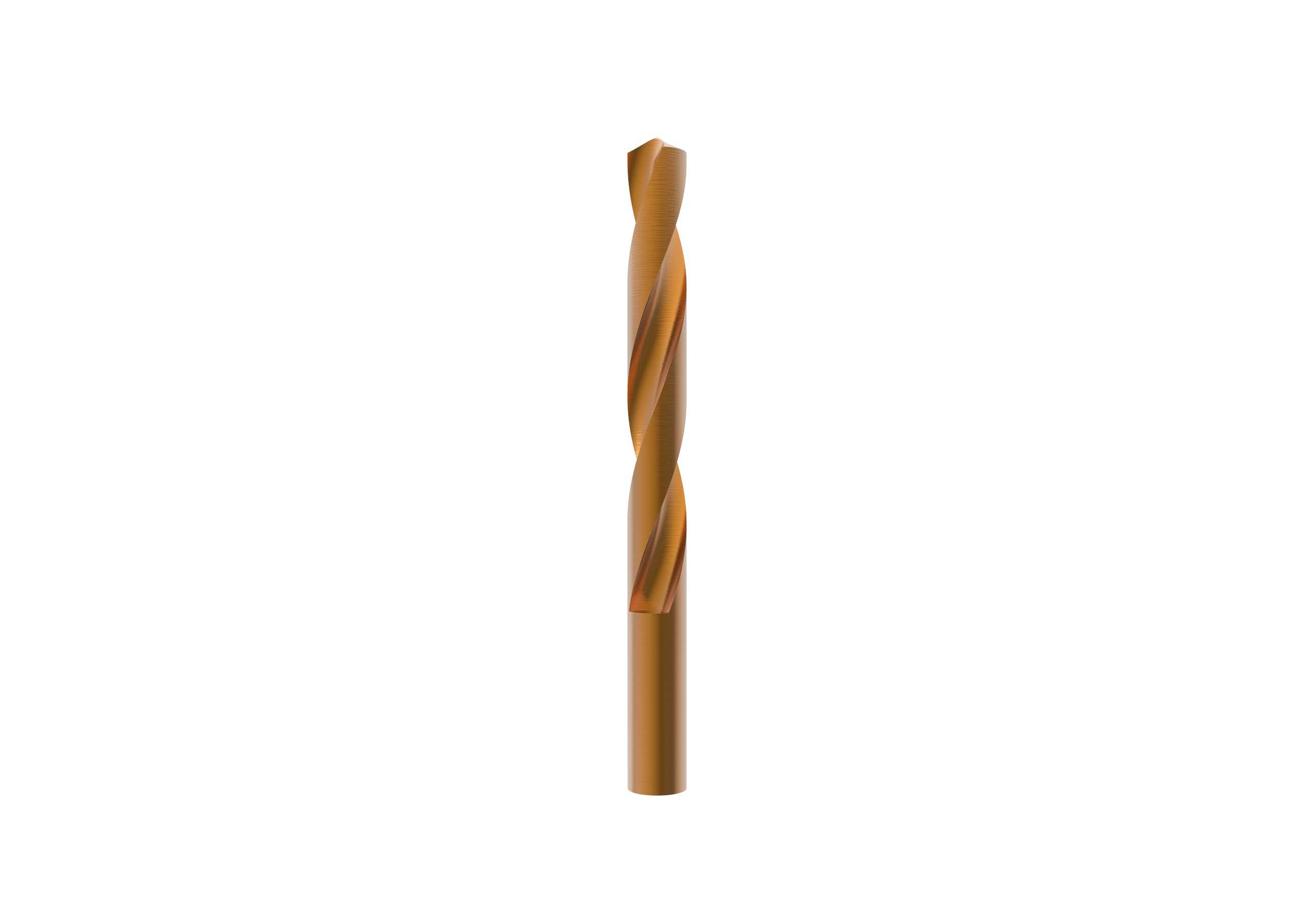

　　在普通卧式车床的金属切削加工场景里，孔加工是占比接近三成的常规工序，CA6140作为通用型卧式车床的经典机型，适配的钻孔刀具直接决定了中小型轴类、盘类零件的径向孔、端面孔加工精度与加工效率。这款配套CA6140使用的麻花钻，是针对车床尾座安装场景做了结构适配的切削刀具，日常加工中主要承担碳钢、铸铁、有色金属等常见工件材料的实体钻孔作业，也可完成已有预制孔的扩孔、铰前底孔加工等工序。从实际使用的工况来看，车床钻孔时刀具随尾座套筒轴向进给，工件随主轴做旋转主运动，这和钻床钻孔时刀具旋转进给的受力状态有明显区别，所以这款钻头在结构设计上做了针对性的受力优化。钻芯部分采用渐进式增厚设计，从钻尖向钻柄方向每100mm长度钻芯厚度递增1.

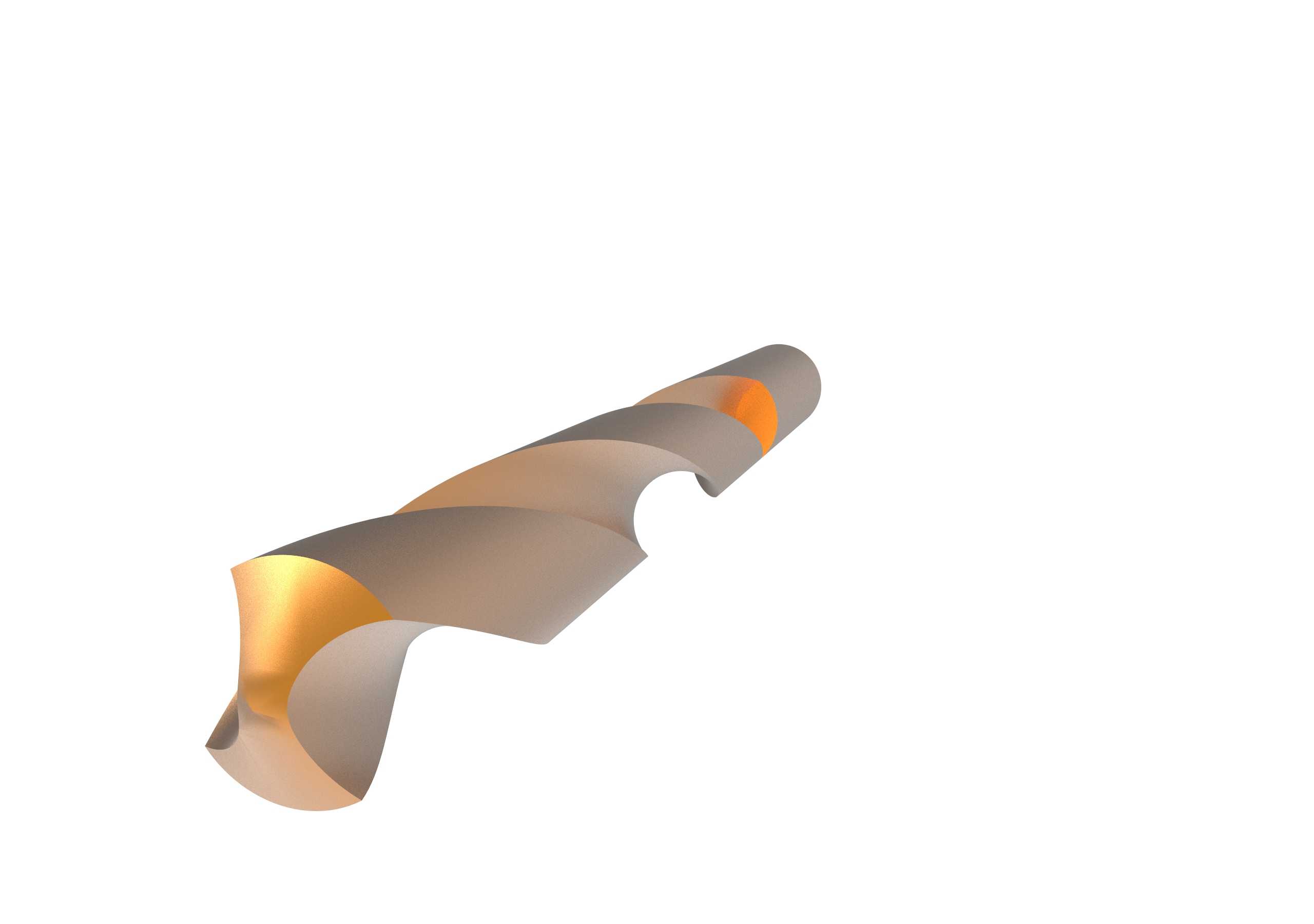

　　4-1.8mm，既保证了钻尖切入时的定心精度，避免车床主轴跳动带来的孔位偏斜，也能提升钻杆整体的抗扭刚度，应对45号钢等中碳钢材料切削时的大扭矩负载，减少钻杆扭转变形导致的孔壁粗糙度超差问题。两条螺旋排屑槽的槽型采用宽槽圆弧过渡设计，螺旋角设置为30度，这个角度参数是经过多轮切削验证的，在CA6140常用的300-800r/min主轴转速区间内，切屑可以顺着螺旋槽顺畅排出，不会出现切屑堵塞在孔内刮伤已加工孔壁的情况，也能减少切屑缠绕钻杆导致的停车清理频次。钻尖部分的顶角设置为118度，是标准麻花钻的通用切削角度，横刃经过修磨处理，横刃斜角控制在50-55度，大幅降低了切入时的轴向抗力，操作尾座手轮进给时的手感更轻盈，

　　也能减少尾座套筒的轴向受力磨损，延长车床尾座部件的使用寿命。从安装边界来看，这款钻头采用莫氏锥柄结构，可直接适配CA6140车床尾座的标准莫氏锥孔，不需要额外加装转换套，安装时锥面贴合精度高，装夹后钻头的径向跳动量可以控制在0.02mm以内，能够满足IT10-IT11级精度的孔加工要求。钻柄尾部设计有扁尾结构，和尾座套筒的扁槽配合传递扭矩，大进给量切削时也不会出现锥面打滑的问题，拆卸时通过尾座的丝杠顶出结构即可快速取下钻头，换刀操作便捷。在实际加工场景中，这款钻头可以覆盖直径10-30mm范围内的常规孔加工需求，针对不同的工件材料，只需要调整主轴转速和进给量参数即可适配：加工低碳钢材料时可以适当提高转速、加大进给量，

　　加工铸铁材料时适当降低转速、减小进给量，排屑和冷却效果都能保持稳定。切削刃部分采用等后角设计，后角设置为8-12度，既保证了切削刃的锋利度，也有足够的刃口强度，断续切削时不容易出现崩刃问题，日常刃磨时只需要修磨两个主后刀面即可恢复切削性能，对操作工人的刃磨技术要求不高，适合车间批量加工场景使用。从结构细节来看，钻头的刃带部分设计有0.2-0.3mm的倒锥，从钻尖向钻柄方向直径逐渐减小，减少了钻头和孔壁的摩擦面积，降低切削热的产生，也能避免钻头在孔内卡死的问题。两条刃带的对称度误差控制在0.01mm以内，保证钻孔时两个主切削刃受力均匀，不会出现单刃切削导致的孔扩大、孔轴线偏斜等问题。在CA6140车床的日常加工任务中，这类钻头是消耗量大、使用频率高的通用刀具，结构设计上完全贴合普通车床的安装、使用、维护习惯，不需要对机床做任何改造即可直接使用，不管是单件小批量的维修加工，还是中小批量的零件生产，都能保持稳定的加工表现。针对深孔加工场景，这款钻头的排屑槽长度做了加长设计，有效钻孔深度可以达到5倍钻头直径，加工深孔时配合切削液的充分冷却，切屑可以顺利排出，不需要频繁退刀排屑，能够有效提升深孔加工的效率。钻尖的横刃修磨结构也让钻孔时的定心精度更高，不需要提前打中心孔即可直接在工件平面上钻孔，减少了工序步骤，缩短了零件加工的辅助时间。
