CA6140车床用斜齿圆柱传动齿轮

　　在普通卧式车床的主轴箱、进给箱传动链中，斜齿圆柱齿轮是保障传动平稳性的核心零件，这款适配CA6140车床的斜齿轮，主要承担主轴箱内中低速段的扭矩传递任务，区别于直齿圆柱齿轮的瞬时线接触啮合特性，斜齿的齿向存在固定螺旋角，啮合过程中轮齿是逐步进入、逐步退出啮合区域，不会出现直齿轮传动时的整齿冲击，能有效降低车床在切削加工时的传动噪声，尤其在车削细长轴、螺纹类需要稳定进给转速的工况下，能避免因啮合冲击带来的进给波纹，提升工件表面加工质量。

　　从设计逻辑来看，这款齿轮采用的是44度与122度双斜面齿端结构，齿端斜面的设计初衷是解决变速箱内滑移齿轮换挡时的齿顶碰齿问题，常规直齿滑移齿轮在换挡时如果齿槽与轮齿位置不对中，很容易出现齿顶顶撞无法挂挡的情况，带斜面的齿端能在齿轮轴向滑移时起到导向导入作用，让轮齿能顺着斜面滑入对应齿槽，大幅降低换挡卡滞的概率，同时也能减少换挡过程中齿端的磕碰磨损，延长齿轮的实际使用寿命。齿部参数匹配CA6140车床原有传动链的模数与压力角，能直接和箱体内对应啮合齿轮实现正确啮合，不需要额外调整轴系的中心距，适配原有安装位的尺寸边界。

　　安装边界方面，这款齿轮的内孔尺寸匹配CA6140车床对应传动轴的轴径，键槽尺寸与原有传动平键完全适配，齿轮的齿顶圆直径、轮毂长度都严格对应原车床主轴箱内的安装空间，不会和箱体内壁、相邻轴系的零件发生运动干涉，齿宽参数经过核算，能传递车床额定切削工况下的最大扭矩，不会出现齿面接触强度不足导致的点蚀、断齿问题。实际应用中，这类斜齿轮除了用在CA6140车床的主轴箱，也可通用在同系列普通卧式车床的进给传动链中，承担进给运动的动力传递，保障刀架的纵向、横向进给速度稳定，在车削端面、外圆、内孔等不同工序时，都能维持恒定的传动比，避免出现进给速度波动导致的加工尺寸超差。

　　从结构特性来说，斜齿轮的重合度比同参数直齿轮高出30%左右，意味着同时参与啮合的轮齿对数更多，单齿承受的载荷更小，这对于车床频繁启停、切削负载波动的工况非常适配，能有效提升传动系统的抗冲击能力，在断续切削比如车削带键槽的轴类零件时，不会因为瞬时冲击导致轮齿断裂。齿端的斜面加工经过倒角处理，去除了齿端的锐边毛刺，一方面避免安装时锐边划伤操作人员，另一方面也能防止齿轮运转过程中锐边刮蹭箱体内的润滑油路，保障主轴箱内的润滑系统正常工作，让啮合齿面能持续得到润滑油的冲刷，降低齿面磨损，减少运转过程中的发热。

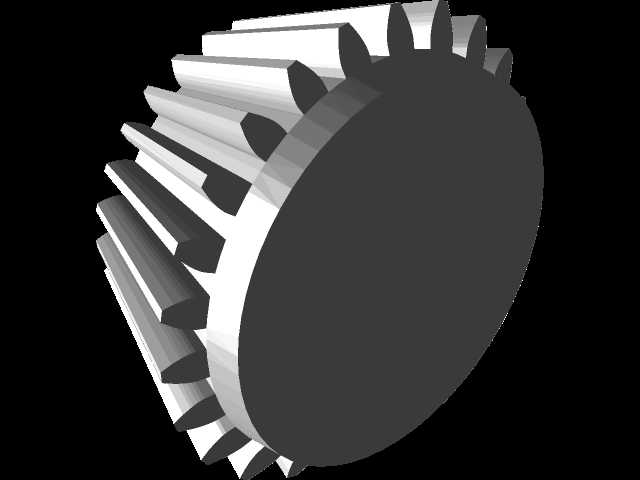

　　在建模过程中，这类斜齿轮的齿面生成需要严格按照螺旋角参数进行扫掠成型，齿端的双斜面结构需要和齿面做平滑过渡处理，避免出现应力集中的尖角，因为在齿轮运转过程中，应力集中位置很容易在交变载荷下产生疲劳裂纹，最终导致轮齿失效。轮毂部分的厚度经过强度校核，能满足过盈装配或者键连接的受力要求，不会在传递大扭矩时出现轮毂开裂的情况，齿轮两端的端面和内孔的垂直度公差也控制在合理范围内，保障齿轮安装到轴上之后不会出现端面跳动过大的问题，避免运转过程中出现轴向窜动，影响传动精度。
