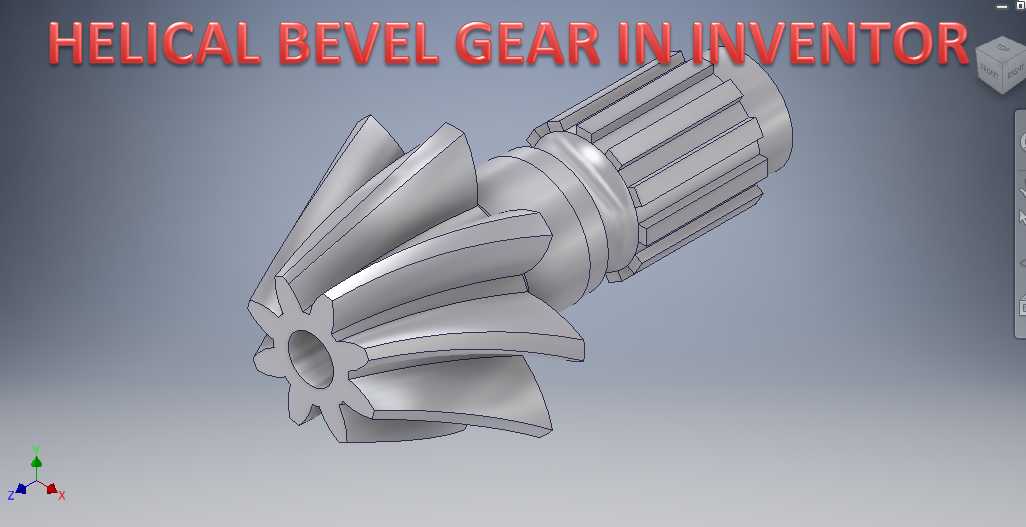

Inventor斜齿锥齿轮传动结构设计

　　斜齿锥齿轮作为相交轴传动场景下的核心承载零件，在机床主轴传动箱、汽车差速器输入端、工业减速机转角传动单元、航空附件传动机构中都有广泛应用，这类零件的核心作用是在两轴线呈空间相交状态的传动链路中，完成动力的变向传递，同时相比直齿锥齿轮，斜齿结构的轮齿啮合过程是渐进式接触，重合度更高，传动过程中的冲击、噪声与齿面局部载荷都能得到有效控制，更适合中高速、中等载荷的连续运转工况。

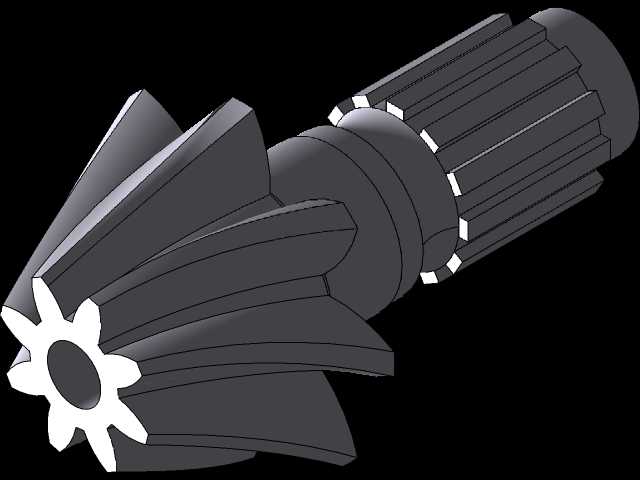

　　从实际工程应用的角度看，这类带集成花键轴段的斜齿锥齿轮，通常直接作为传动链的动力输入轴使用，省去了额外的轴-齿轮连接环节，能有效缩减传动箱的轴向安装空间，减少装配累积误差。设计过程中首先要明确安装边界：相交轴的交角常规为90度，也可根据设备传动布局调整为75度、120度等特殊角度，齿部的分度圆锥角需要根据配对齿轮的传动比精确计算，确保两齿轮的节锥顶点完全重合，避免出现轮齿偏载、啮合间隙不均的问题。轴段部分的花键采用渐开线花键结构，相比矩形花键，渐开线花键的齿根强度更高，对中性更好，能承受更大的交变扭矩，适合频繁正反转的传动场景，花键的长度、大径小径尺寸需要匹配配合的联轴器或者传动齿轮的内花键参数，预留足够的轴向定位台阶，台阶处要设计合理的过渡圆角，避免应力集中导致轴段在交变载荷下出现疲劳断裂。

　　齿部参数设计是整个零件的核心，首先要根据传动链路的额定输入扭矩、转速计算齿轮的模数，模数选择过小会导致齿根弯曲强度不足，出现断齿风险，模数过大则会增大齿轮的整体径向尺寸，造成传动箱体积冗余。斜齿锥齿轮的螺旋角是关键参数，常规取值在30度到40度之间，螺旋角过小无法体现斜齿渐进啮合的优势，传动平稳性提升有限，螺旋角过大则会导致轴向力大幅增加，对支撑轴承的轴向承载能力提出更高要求，需要匹配更大规格的角接触轴承或者圆锥滚子轴承，反而提升整体成本。齿宽的取值通常不超过锥距的三分之一，齿宽过大会导致小端齿槽过窄，加工过程中刀具容易出现干涉，同时齿宽方向的载荷分布不均问题会被放大，反而降低轮齿的实际承载能力。

　　建模过程中需要先搭建基准坐标系，明确两相交轴的交点作为节锥的公共顶点，先绘制齿顶圆锥、分度圆锥、齿根圆锥的基准曲面，再通过螺旋线生成齿向引导线，结合渐开线齿廓草图完成单个轮齿的特征构建，之后通过圆周阵列完成全部轮齿的建模，阵列过程中要保证轮齿的分度精度，避免出现齿距累积误差。轴段部分的建模要依次完成轴承安装位、密封件安装位、花键段、轴向锁紧螺纹段的特征构建，所有配合面的尺寸公差、形位公差需要在建模阶段同步考虑，比如轴承安装位的圆柱度要求、轴肩的端面跳动要求、花键的同轴度要求，这些参数直接影响后续零件加工完成后的装配精度与运转稳定性。

　　从安装适配的角度看，这类齿轮装配时需要先调整配对齿轮的安装距，保证啮合侧隙在合理范围内，侧隙过小会导致轮齿运转过程中出现卡滞、润滑脂无法进入啮合面造成齿面胶合，侧隙过大则会导致正反转切换时出现冲击，传动精度下降。轴段的支撑通常采用一对圆锥滚子轴承背对背安装，能够同时承受径向载荷与啮合产生的轴向力，轴承外侧需要设计密封结构，防止传动箱内的润滑油泄漏，同时阻挡外部的粉尘、碎屑进入轴承与啮合区域，延长零件的使用寿命。齿面的加工通常采用铣齿后进行渗碳淬火处理，齿面硬度达到HRC58-62，保证齿面的接触强度，避免长期运转出现点蚀、磨损问题，齿根部分需要进行喷丸强化处理，提升齿根的弯曲疲劳强度，应对交变载荷下的疲劳断裂风险。

　　在实际选型替换场景中，这类齿轮的参数匹配需要严格核对传动比、安装距、轴段配合尺寸、花键参数，任何一个参数出现偏差都会导致装配失败或者传动异常，建模过程中对这些关键尺寸的参数化设置，能够方便后续根据不同的传动需求快速调整参数，生成适配不同工况的齿轮模型，大幅提升设计迭代的效率，减少重复建模的工作量。
