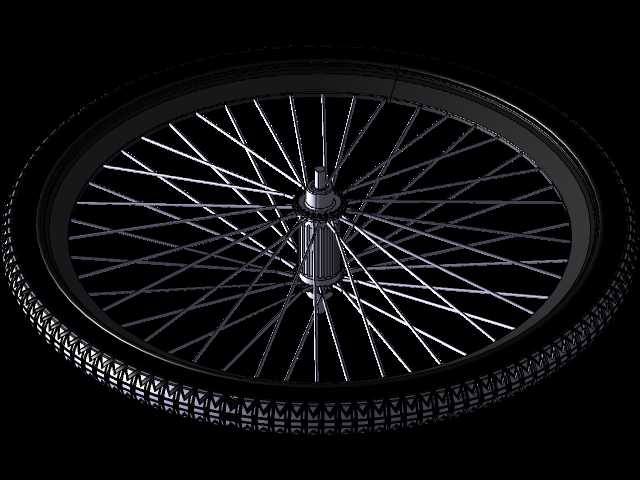

自行车辐条式轮组结构三维设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，轮组作为自行车直接接触地面的承载部件，其结构合理性直接决定骑行过程中的载荷传递效率、冲击缓冲表现与行驶稳定性，这套辐条式轮组的三维结构设计，完全围绕实际骑行中的受力工况展开搭建。从核心受力逻辑来看，轮组的载荷传递路径遵循花鼓-辐条-车圈-外胎的顺序，设计过程中首先确定花鼓的安装边界：花鼓中心为标准轴承安装位，轴芯直径适配常规快拆与桶轴规格，两端法兰盘的开孔位置、角度经过反复校准，确保每根辐条的拉力分布均匀，避免局部应力集中导致的辐条断裂或轮组偏摆。辐条采用等直径圆钢条结构，编法选择交叉式排布，这种排布方式相比直拉编法，能够更好地承受骑行过程中的侧向冲击力与驱动扭矩，尤其是在起步发力、

　　紧急制动时，交叉的辐条可以将扭矩分散到更多受力点上，减少单根辐条的瞬时载荷。车圈部分采用双层铝合金结构设计，圈壁厚度根据不同位置的受力差异做了差异化处理：与辐条帽连接的孔位周边做了局部加厚，避免长期辐条拉力作用下出现孔位开裂；车圈外侧的胎边座严格匹配标准外胎的卡扣尺寸，安装时外胎胎唇可以完全卡入胎边座的卡槽内，充气后不会出现滑胎、脱胎的问题。外胎部分的胎纹设计兼顾铺装路面与非铺装路面的抓地需求，胎面中央的连续纹路降低平直骑行的滚动阻力，胎侧的块状纹路提升过弯时的侧向抓地力，胎体内部的帘布层结构在三维模型中做了分层示意，能够直观展示不同层级的材料分布对应力分散的作用。设计过程中充分考虑了安装与维护的便捷性：辐条与花鼓法兰、

　　车圈的连接位置预留了标准的工具操作空间，使用常规辐条扳手即可完成张力调整，不需要特殊定制工具；花鼓两端的轴档位置预留了标准的拆装间隙，日常维护时可以快速拆卸轴承进行保养，不会与周边的辐条、车圈产生干涉。从尺寸边界来看，整套轮组的直径适配常规26寸山地车规格，轮组整体宽度匹配标准前叉、后车架的开档尺寸，安装时不需要对车架进行额外打磨或改装，直接可以替换同规格的市售轮组。在受力仿真的前置设计阶段，针对垂直载荷、侧向冲击、驱动扭矩三种核心工况做了结构优化：垂直载荷下，通过调整辐条的预拉力值，让车圈在额定载荷下的形变量控制在合理范围内，避免形变量过大导致的蹭刹车、轮组偏摆问题；侧向冲击工况下，交叉排布的辐条形成稳定的三角形受力结构，

　　即使受到单侧的突发冲击，也不会出现辐条失稳、轮组变形的问题；驱动扭矩传递时，花鼓法兰上的驱动侧辐条孔位做了角度偏移，让驱动侧辐条能够更直接地将扭矩传递到车圈，减少发力时的动力损耗。这套三维结构完整还原了轮组各个部件的装配关系，小到辐条帽的螺纹结构、花鼓内部的轴承安装位，大到车圈的整体轮廓、外胎的胎纹细节都做了精准建模，能够直接用于结构受力分析、装配工艺模拟，也可以作为自行车零部件设计、改装方案验证的基础模型使用，帮助设计人员快速验证不同编法、不同辐条规格、不同车圈截面下的轮组性能差异，减少实物打样的迭代次数，缩短零部件开发的周期。
