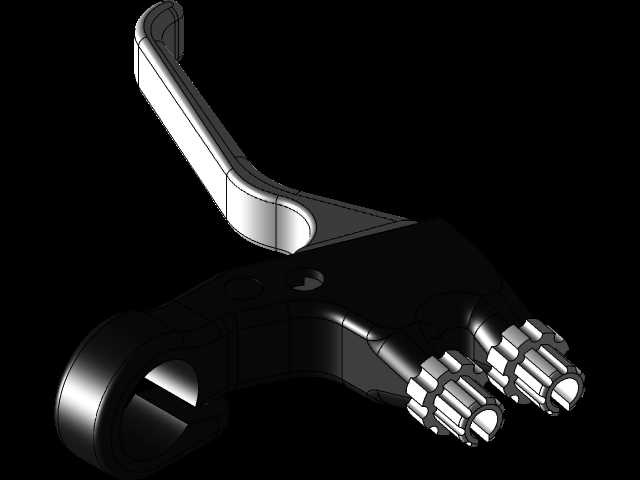

三轮车用左手双拉索制动操纵结构

　　日常接触的三轮代步、货运车辆的制动系统里，左手操纵的双拉索制动结构是很常见的配置，这类结构和普通单拉索自行车刹把不同，需要同时驱动两套独立的制动拉索，实现前后轮或者同一轴两侧制动机构的同步触发，避免单轮制动带来的侧滑、甩尾风险，尤其在载重状态下的三轮车辆上，同步制动的可靠性直接关系到行驶安全。从结构设计的角度看，这类制动操纵件首先要考虑的是握持手感与操纵行程的匹配，手柄的弯曲弧度需要贴合普通成年人手掌自然握持的形态，捏合时的受力点要落在指腹与掌根的合理位置，长时间操纵也不会产生明显的硌手、疲劳感，手柄的转动支点位置经过反复调整，保证捏合过程中拉索的拉力输出线性，不会出现前段空程过大、后段拉力陡增的情况。

　　安装基座部分采用抱箍式的固定结构，适配常规直径的车把管材，安装时不需要对原车把做额外的打孔、切削加工，只需要松开抱箍的紧固螺栓，将基座卡在车把对应位置，调整好操纵角度后拧紧紧固件即可完成固定，安装边界的尺寸设计兼容市面上绝大多数三轮车辆的标准车把规格，不需要额外制作转接件。双拉索的出线位置做了对称式的布局设计，两根拉索从基座端部分别向两侧延伸，走线过程中不会出现相互干涉、摩擦的情况，拉索端部的调节螺母结构可以独立调整每根拉索的自由行程，保证两套制动机构的制动同步性，使用过程中如果出现拉索拉伸导致的制动滞后，只需要转动调节螺母就能补偿行程间隙，不需要拆解整个操纵结构。整个零件的受力薄弱位置做了加厚处理，

　　手柄与基座连接的转轴部位采用了加宽的支撑面，捏合制动时转轴处不会出现旷量，长期使用也不容易出现断裂、变形的问题，基座上的拉索固定槽做了圆角过渡，避免拉索钢丝在反复拉动过程中被锐边切割出现断丝的情况，延长拉索的使用寿命。建模过程中参考了实际在用的多款同类型制动杆的实测尺寸，对各个运动部件的配合间隙做了合理预留，既保证转动过程灵活无卡滞，也不会因为间隙过大出现操纵松垮的问题，手柄表面的防滑纹理设计提升了湿手状态下操纵的摩擦力，避免手滑导致制动操作失效。这类制动操纵结构除了常规的三轮车辆使用，也可以适配其他需要双拉索同步制动的低速非道路车辆，结构简单可靠，维护成本低，不需要复杂的液压或者气压辅助结构，纯机械传动的方式在恶劣使用环境下也能保持稳定的性能，不会出现管路泄漏、介质失效之类的问题。
