GMT控制伺服电机高精度三维结构

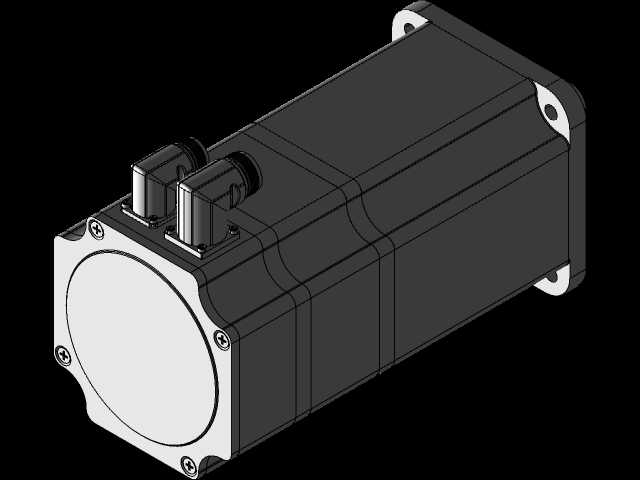

　　在机床进给轴驱动、自动化生产线点位定位、工业机器人关节驱动这类对位置精度、转速响应有严苛要求的场景里，伺服电机的结构合理性直接决定整套设备的运行表现。这款GMT控制伺服电机的三维结构，完全围绕实际工业场景的安装与运行需求搭建，建模时优先还原了量产机型的真实装配逻辑，没有做脱离实际的理想化简化。从结构布局来看，电机主体采用方形安装法兰搭配长条形定子壳体的设计，方形法兰的四个角预留了沉头安装孔位，孔位的位置公差、沉头深度都按照通用伺服安装规范设定，能直接适配市面上多数标准伺服安装座，不需要额外做转接板加工，能减少设备集成时的二次改造成本。壳体侧面预留的两个航空插头安装位，分别对应动力线与编码器线的接插需求，两个接头的间距、

　　突出壳体的高度都做了冗余设计，既可以避免接插时线缆互相干涉，也能给接头尾部的线缆弯曲留出足够空间，不会出现线缆弯折半径过小导致的线芯断裂问题。建模过程中，定子壳体的散热筋结构做了细节还原，沿着电机轴向布置的凸起筋条，既可以提升壳体的结构刚性，减少电机高速运行时的壳体共振，也能增大壳体与空气的接触面积，提升自然对流散热的效率，在没有额外风冷装置的工况下，也能保证电机长时间额定负载运行时的温升控制在绝缘等级允许的范围内。输出轴端的端盖采用止口定位结构，止口的配合公差按照H7/js6的过渡配合设定，能保证端盖与定子壳体的同轴度，进而支撑内部轴承的安装精度，减少转子转动时的径向跳动，提升输出轴的旋转精度。端盖上的固定螺丝孔采用均匀圆周布置，

　　每个螺丝孔的深度都考虑了螺丝拧入后的螺纹啮合长度，保证端盖固定的可靠性，不会因为电机运行时的振动出现螺丝松动。从安装边界来看，这款电机的法兰安装面到尾部的总长、法兰的边长、输出轴的轴径与轴伸长度，都对应130机座号伺服电机的通用尺寸参数，输出轴上的键槽尺寸、轴端的螺纹孔都按照标准规格设计，选型时可以直接替换同机座号的其他品牌伺服电机，不需要修改连接的联轴器、安装支架的尺寸。电机尾部的编码器安装腔做了独立的密封结构设计，三维模型里还原了密封槽的位置与尺寸，装配时可以放置O型密封圈，避免车间内的切削液、粉尘进入编码器腔体内，保护光电编码器的码盘不被污染，保证位置反馈的精度不会因为环境因素下降。在做设备结构设计时，

　　这款三维模型可以直接导入装配体中做干涉检查，提前验证电机周边的走线空间、安装操作空间是否充足，比如在机床滑台的设计中，可以提前模拟电机安装后，动力线与编码器线的弯曲走向，避免出现电机安装后线缆被滑台挤压的问题；在自动化设备的布局设计中，可以根据电机的外形尺寸预留维护空间，保证后期检修时不需要拆卸周边其他部件就能完成电机的拆装。模型的内部结构虽然做了适当简化，但关键的装配基准面、安装孔位、外接接口的尺寸都完全按照真实产品还原，不会出现导入装配后尺寸错位的问题，结构设计人员可以直接基于这个模型做配套的安装法兰、联轴器护罩、线缆拖链的布局设计，减少前期方案设计时的建模工作量，也能避免因为尺寸估算错误导致的后期零件返工。
