MG995大扭矩金属齿轮舵机结构设计

　　在做小型自动化执行机构选型、航模结构搭建或者教学类机械装置开发的时候，很多工程师第一时间会接触到这类标准尺寸的舵机产品，这次拆解建模的MG995舵机，是目前民用小扭矩执行场景里普及率极高的一款元件。先从实际安装边界说起，这款舵机采用行业通用的标准舵机安装孔位，主体外壳为阻燃ABS注塑成型，两侧带固定耳，耳片上的安装孔中心距严格对齐通用舵机支架的安装尺寸，不需要额外做转接件就能直接适配市面上绝大多数标准舵机安装座、摇臂以及舵盘，输出轴采用金属齿输出，顶部的输出花键为标准25齿规格，兼容所有同规格的金属、尼龙舵盘，安装时不需要额外做花键适配，能大幅缩短结构装配的调试周期。

　　从功能特性来看，这款舵机属于脉宽控制型伺服执行元件，工作时通过接收标准PWM控制信号，内部控制电路会比对输入信号的脉宽与内部电位器的反馈值，驱动直流电机带动减速齿轮组转动，最终将输出轴调整到对应角度位置，常规工作角度范围为0-180度，足够覆盖绝大多数需要往复角度调节的场景，比如遥控模型的舵面控制、小型机械臂的关节转动、自动化设备里的料道挡板切换、摄像头云台的俯仰转动，甚至是一些小型门禁装置的锁舌驱动，都能看到它的应用。和早期的9g微型舵机不同，MG995的金属齿轮减速组能承受更大的输出扭矩，在堵转工况下也不容易出现扫齿故障，适合有一定负载要求的执行场景，外壳底部带引出线，线序为标准的电源、地、信号三线定义，直接对接常规的舵机驱动板、接收机或者单片机IO口就能完成控制，不需要额外做信号转换电路。

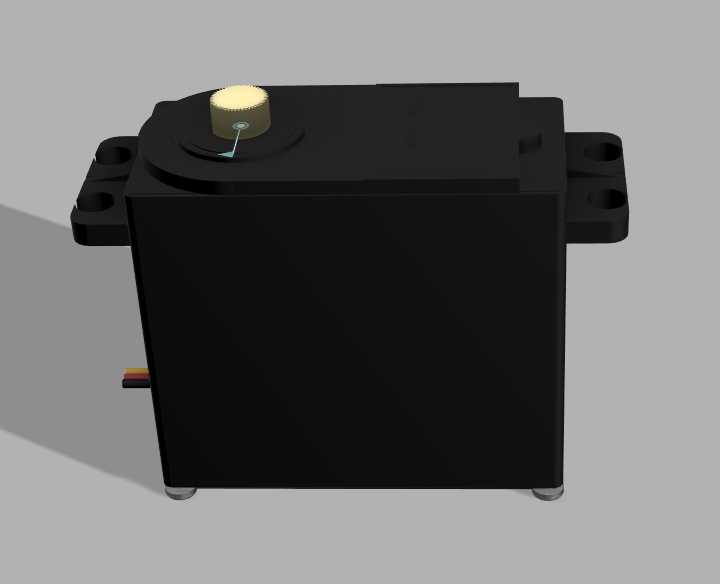

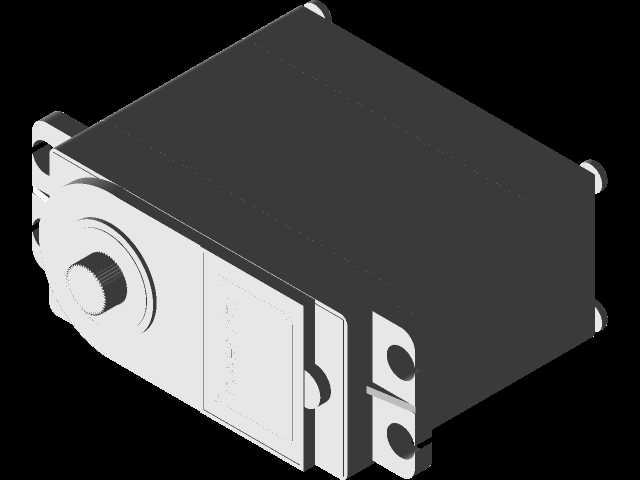

　　做这个三维模型的时候，首先是逆向测绘了实物的所有安装尺寸，包括外壳的长宽高、固定耳的厚度与孔径、输出轴的突出高度、花键的齿形参数、引出线的出线位置，所有配合尺寸都严格按照实物公差做了建模约束，比如外壳上下盖的卡扣配合位置、齿轮组的轴孔配合间隙、输出轴的轴向窜动间隙，都在模型里做了还原，方便结构工程师直接把这个模型导入到自己的装配体里做干涉检查，不需要再反复核对实物尺寸。建模过程中特意还原了内部减速齿轮组的排布逻辑，一级减速为电机轴上的小铜齿带动中间的大尼龙齿，后续几级减速都采用金属齿轮啮合，既控制了整体重量，又保证了大负载下的传动强度，内部电位器与输出轴的同轴连接结构也做了1:1还原，能直观看到舵机的位置反馈原理，对于教学演示或者原理讲解的场景，这个模型可以直接用来做结构爆炸图展示，不需要再额外拆分零件。

　　实际工程应用里，选用这款舵机的时候需要注意几个安装边界：首先是固定耳的安装空间，除了孔位本身的尺寸，还要预留出螺丝头的沉头空间，避免螺丝装配后顶到外壳内部的齿轮；其次是输出端的负载连接，舵盘安装时要保证和输出轴的花键完全啮合，锁紧螺丝要对准输出轴上的平面，避免大负载下舵盘打滑；另外出线位置要预留足够的线材弯曲半径，避免设备运动过程中线材被外壳或者固定支架磨破。和同规格的其他舵机相比，这款产品的外壳做了加强筋设计，在两侧固定耳和外壳主体的连接位置加了三角加强筋，频繁拆装或者受冲击的时候不容易出现固定耳断裂的问题，底部的四个支撑凸点能让舵机贴板安装的时候留出0.5mm左右的间隙，避免外壳底面和安装板直接摩擦，同时也能给引出线留出一定的走线空间。

　　很多刚接触结构设计的工程师在做小型执行机构的时候，容易忽略舵机的实际转动边界，比如输出轴转动时舵盘会不会和周围的结构件产生干涉，这个模型在建模的时候特意把输出轴的两个极限转动位置做了配置表达，导入装配体后可以直接转动输出轴零件，检查0度和180度位置下的运动干涉，不需要再额外做运动仿真的约束设置。另外模型里也还原了舵机内部电机的安装位置、控制板的排布空间，对于需要做定制化改装、比如把舵机改成连续转动输出的开发者来说，也能通过这个模型直观看到内部的空间余量，判断改装时需要调整的零件位置。从传动效率的角度来看，这款舵机的齿轮组采用直齿啮合设计，传动效率高，反向间隙控制在1度以内，对于需要重复定位的场景，比如小型分拣装置的挡板定位，完全能满足定位精度要求，不需要额外加位置反馈传感器。
