SG90九克微型舵机伺服执行机构

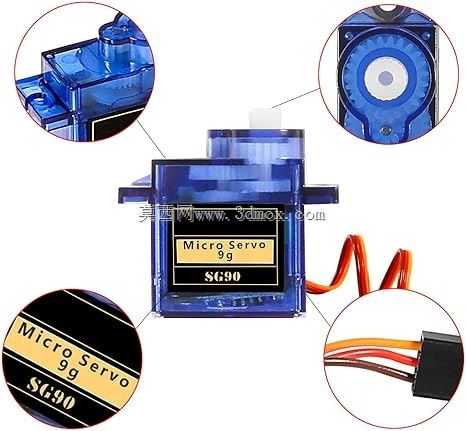

　　这类九克级微型舵机常被放在航模、小型机器人和教学实验装置里，用来把控制板发出的角度指令转换成输出轴的有限转角动作。它不是连续旋转动力件，而是一种带位置反馈的小功率伺服执行器，常见于固定翼舵面、小型多旋翼云台、机械臂关节、智能小车转向、自动门锁、仿生机器人足端以及桌面自动化演示机构。实际选型时，工程师往往先看安装空间，再核对输出扭矩、转角范围、驱动脉宽、供电电压和摇臂连接方式，而不是只凭外观判断能否使用。

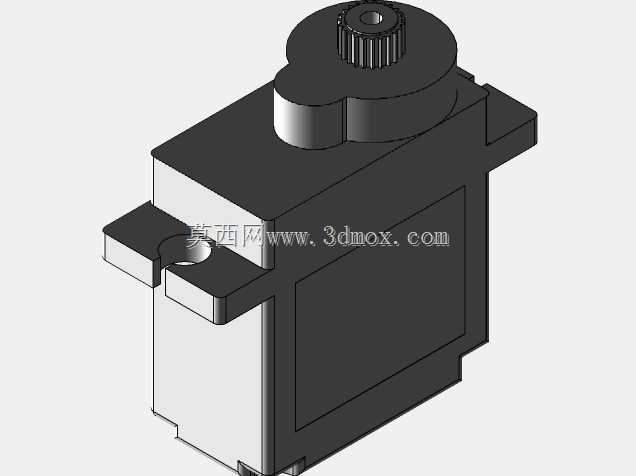

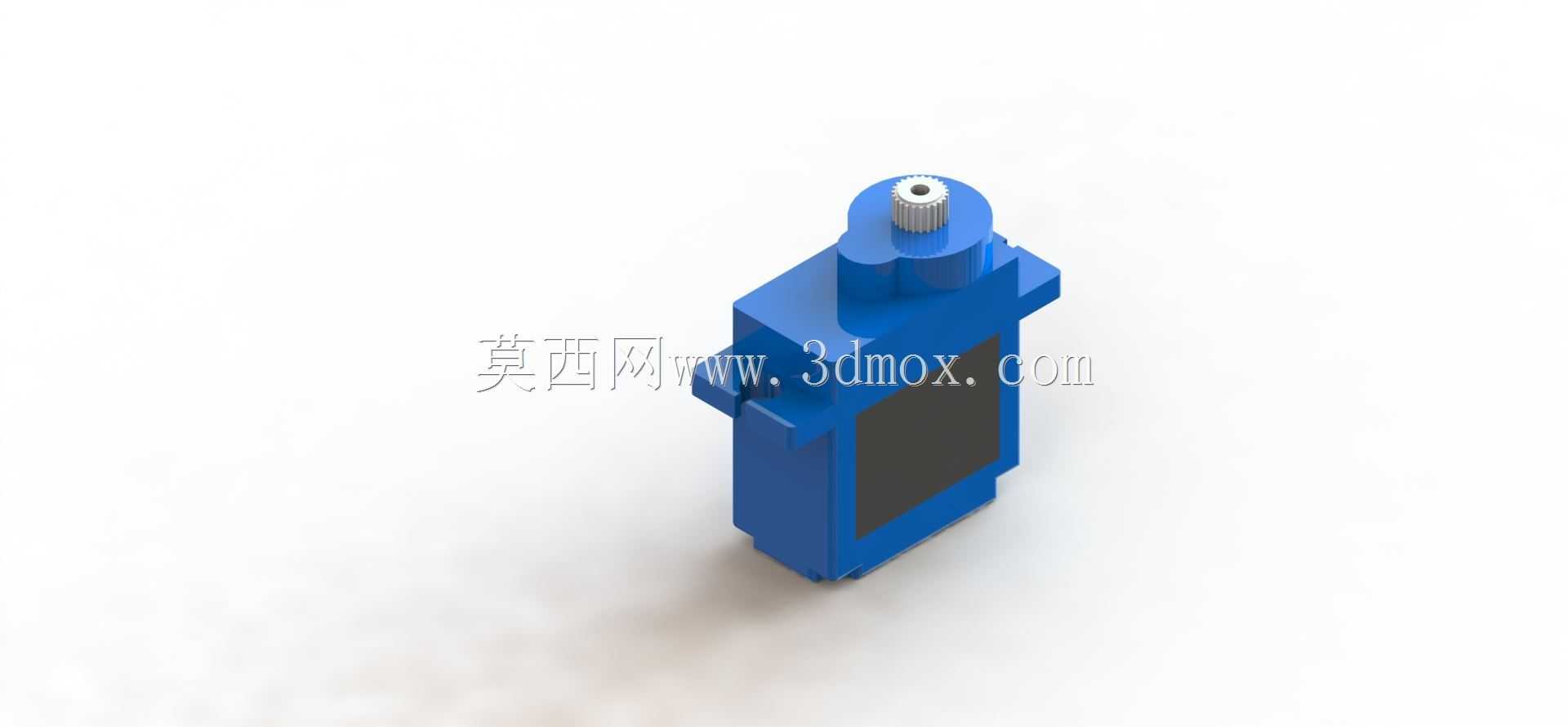

　　该模型按常见微型塑壳舵机的结构关系进行还原，主体为近似长方体的蓝色外壳，顶部设置带齿纹的输出轴座，输出轴可装配一字摇臂、十字摇臂或圆盘摇臂。壳体两侧带有安装耳，耳上预留螺钉孔，用于将舵机固定在机架、机翼肋板、机器人关节支架或亚克力安装板上。底部和侧面的轮廓保留了塑壳分件、加强筋与装配边界，使模型在整机布局中能够直接参与干涉检查。输出轴位于壳体上部偏中位置，周边需要留出摇臂旋转空间；若连杆从侧面接入，还要避免摇臂在极限角度时碰到外壳、线束或相邻结构件。

　　从设计思路看，微型舵机的核心矛盾是在很小的体积内容纳直流电机、减速齿轮组、电位器反馈、控制电路板和输出轴。外壳既要保护齿轮与电路板，又要通过安装耳把摇臂载荷传递到机架。模型在外观上体现了这种紧凑布置：下部为电机和减速机构所在的主体区域，上部凸起形成输出轴支撑，前端深色区域对应壳体盖板或标签面。齿纹输出轴用于传递小扭矩，摇臂通过小螺钉压紧在轴上；安装时若只依赖胶接或摩擦，容易在反复换向中松动，因此结构设计中应保留螺钉装配位置和维修拆卸空间。

　　在无人机和航模场景中，这类舵机多用于重量敏感的位置。安装耳的孔位决定了它能否嵌入薄型机翼或小型机身，输出轴高度则影响舵面连杆的力线。布局时通常让舵机靠近舵面，以缩短连杆、减少柔性变形；摇臂与舵角之间尽量保持近似直线传动，极限行程下不能出现连杆过死点、摇臂顶壳或螺钉与机翼蒙皮干涉。对于机器人关节，九克舵机更适合轻载摆动，例如小型夹持器、头部转向、尾部摆动和教育机械臂的末端关节；若用于支撑臂自重较大的关节，应在装配体中校核扭矩裕度，并把安装耳受力分散到更大的支架面上，避免塑料耳座在冲击载荷下开裂。

　　外形建模时需要重点把握三类边界。第一是壳体包络，包括主体长宽高、顶部轴座凸台、侧面安装耳厚度以及底部圆角；第二是运动包络，输出轴本身旋转所占空间不大，但装上摇臂后会形成扫掠区域，三维布局中必须按最大摇臂长度和最大转角建立避让范围；第三是连接边界，安装孔中心距、孔径、输出轴直径、齿纹高度和摇臂螺钉位置都应与实物装配逻辑一致。若模型只用于外观展示，可以适当简化内部齿轮；若用于机构仿真或安装设计，则应保留外部准确尺寸、孔位和轴系位置。

　　工程使用中，这类舵机通常由接收机或微控制器输出PWM信号驱动，内部闭环根据反馈电位器调节输出轴角度。它的优势是体积小、重量轻、控制方式简单、替换方便；局限也很明确，即输出扭矩有限，塑料齿轮在堵转或冲击时容易损坏，不适合承担大负载连续旋转。将其放入整机三维设计时，除了固定孔和摇臂运动空间，还应在侧面或尾部预留线束出线通道，导线弯曲半径不能过小，接插件不能被安装耳压住。对于需要频繁拆装的实验平台，可在舵机周围设计可拆卸压板，既压住壳体，又不遮挡上盖螺钉；对于嵌入泡沫机翼或薄壳结构的场景，则应通过小垫片或加强片分散安装耳压力。

　　从结构工程师视角看，这个模型的价值不只是呈现一个蓝色小舵机，而是提供了微型伺服执行器在装配空间、运动干涉和连接方式上的校核依据。围绕输出轴建立连杆机构，围绕安装耳设计固定支架，围绕壳体外形规划线束和维护空间，才能让这类小舵机在轻量自动化装置中稳定工作。
