机床用L型带孔铰接安装固定支座

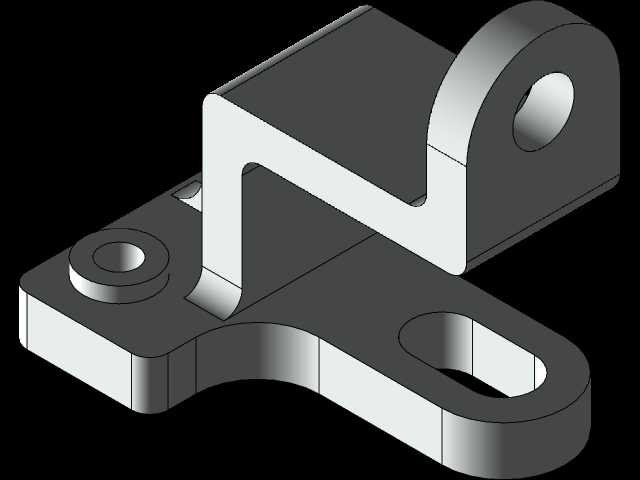

　　这款固定支座属于机床加工设备的配套连接件，主要应用在普通车床的进给机构旁侧，用来承接行程触发拨杆的铰接安装需求，日常工况下会随溜板箱的往复移动承受周期性的径向摆动力，同时要兼顾安装位置的定位精度，避免拨杆偏移触发行程开关失效。从结构设计来看，整体采用一体化折弯式的L型布局，底部为平直安装基板，基板上设置两处安装位，一处是带沉台的圆形通孔，用来穿入内六角圆柱头螺钉完成主定位固定，沉台深度刚好容纳螺钉头部，保证安装后基板底面完全贴合设备安装面，不会出现凸起干涉；另一处是长圆形腰型孔，作为安装位置微调的补偿结构，允许在装配时沿腰型孔长度方向调整10mm范围内的固定位置，抵消安装面的加工公差累积，降低对安装面的位置精度要求。

　　上部的立板向上延伸后做圆弧过渡折弯，顶端设置同轴的圆形铰接孔，孔壁做了等厚设计，保证穿入铰接销轴后受力均匀，不会出现局部应力集中导致的孔壁变形，立板与底板的衔接处做了R角过渡，没有尖锐直角，既可以减少铣削加工时的应力残留，也能避免装配过程中划伤操作人员。从安装边界来看，底板总长度控制在85mm，宽度42mm，厚度8mm，上部立板总高度62mm，顶端铰接孔的中心距离底板安装面的高度为55mm，铰接孔内径12mm，适配标准的12mm圆柱销轴，腰型孔的宽度为8mm，适配M6的固定螺钉，沉台孔内径14mm，适配M8的内六角螺钉。设计过程中优先考虑了受力传递路径，铰接点承受的摆动力会通过立板直接传导到底板的两个固定螺钉位置，力的传递路径短，

　　没有多余的悬臂结构，整体刚性足够应对车床日常运行中的振动载荷，不会出现长期使用后支座变形的问题。实际装配时，先将M8主固定螺钉拧入设备安装面的螺纹孔但不锁紧，再穿入M6微调螺钉，调整腰型孔位置让顶端铰接孔与拨杆的安装位同轴，之后依次锁紧两个螺钉即可完成安装，不需要额外配做定位销，装配效率较高。支座的所有外露棱边都做了0.5mm的倒角处理，没有飞边毛刺，表面采用氧化发黑处理，适配机床内部的油污工况，不容易出现锈蚀，日常维护只需要定期在铰接孔位置加注少量润滑脂，就能保证铰接动作顺畅，减少销轴磨损。这类支座除了用在车床的行程拨杆安装位，也可以通用在其他需要侧装铰接支点的机械设备上，只要安装面的螺钉孔位匹配，都可以直接替换使用，

　　不需要额外修改结构，互换性较强。建模过程中所有的孔位、圆角、折弯尺寸都按照机械加工的常规公差设定，沉台孔的深度公差控制在±0.1mm，铰接孔的内径公差取H7，保证销轴穿入后既有足够的转动间隙，又不会出现过大的旷量，底板的平面度公差设定为0.05mm，保证安装后不会出现翘曲，影响固定稳定性。
