机床配套起重吊装用带杆吊钩结构

　　这类带螺杆的吊钩结构，在机床加工车间的物料转运环节应用十分普遍，不管是CA6140这类普通车床的工件上下料辅助吊装，还是车间内小型工装、加工成品的短距离移位，都能见到这类结构的身影。不同于大吨位起重机使用的重型吊钩，这类适配机床加工场景的吊钩额定承重集中在中小载荷区间，主要配合车间内的轻型起重设备，比如悬臂吊、手动葫芦、小型电动提升装置使用，负责吊装轴类、盘类等机加工工件，避免人工搬运过程中出现工件滑落、磕碰加工面的问题，也能降低操作人员的劳动强度。

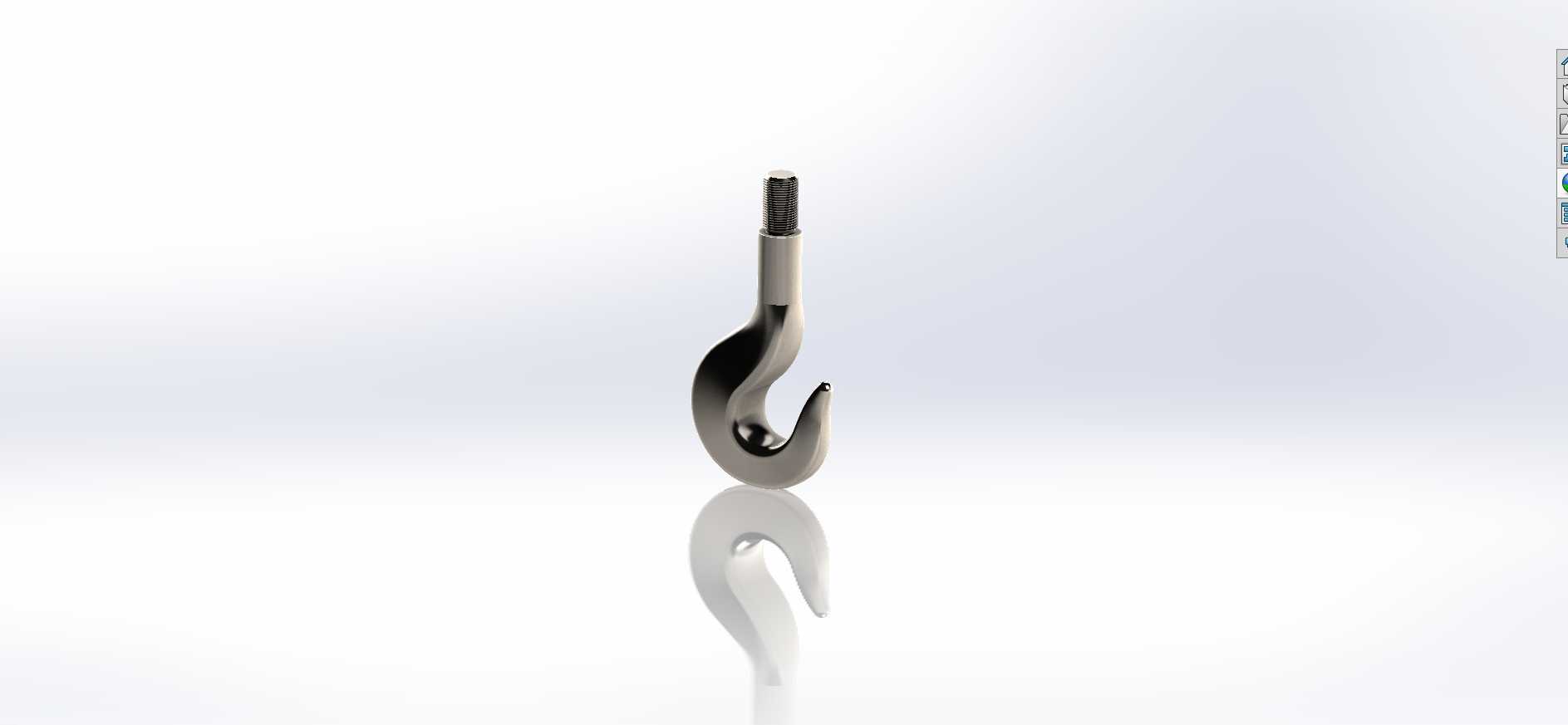

　　从功能特性来看，这个吊钩采用上端直螺杆、下端弧形钩体的一体化结构，上端的外螺纹段直接和配套的吊具连接座、吊环螺母配合，不需要额外的铰接销轴结构，安装拆卸的效率很高，适合需要频繁更换吊具的机加工场景。钩体的弧形过渡段做了等强度的截面设计，从螺杆根部到钩尖位置，截面尺寸随受力弯矩的变化逐步调整，螺杆和钩体衔接的位置做了大圆角过渡，避免应力集中导致的断裂风险，钩尖位置做了小幅的内收防脱设计，吊装时挂入吊索、工件吊耳之后，在正常起升角度下不会出现滑脱出钩的问题，当然如果是吊装贵重工件或者大倾角起吊的场景，还是需要额外加装防脱卡舌作为安全冗余。

　　设计这类吊钩的时候，首先要匹配安装端的螺纹规格，要和对应轻型吊具的连接螺纹完全适配，螺纹段的有效旋合长度不能低于螺纹公称直径的1.5倍，保证螺纹连接的强度足够，不会在起吊过程中出现螺纹滑牙脱开的问题。钩体的弧形曲率要结合常用吊装索具的直径来设计，曲率半径不能过小，否则会导致吊索在钩体内弯折角度过大，降低吊索的使用寿命，也不能过大，不然会增大吊钩整体的外形尺寸，在机床内部狭窄空间吊装工件时容易和机床导轨、刀架等部件发生干涉。钩体的承重截面要做抗弯强度校核，按照额定载荷的1.5倍动载系数计算最大弯矩，保证钩体最危险截面的弯曲应力低于材料的许用应力，这类吊钩一般采用中碳钢锻造后调质处理，表面做发黑或者镀锌防锈处理，适配车间内有切削液、润滑油的潮湿工作环境。

　　从安装边界来看，这类吊钩的整体长度要控制在合理区间，上端螺杆段的长度要保证安装后不会超出连接座的上端面，避免和上方的吊具回转结构发生剐蹭，钩体的开口尺寸要适配常用的吊装带、钢丝绳吊索的直径，同时要保证钩体在360度回转时，最大外轮廓不会和周边的机床部件、吊装工装产生干涉。在机床加工场景使用时，吊钩安装完成后要做空载试吊，检查螺纹连接是否紧固，钩体回转是否顺畅，起吊工件时要保证吊钩的受力方向和螺杆轴线重合，避免斜拉导致螺杆承受额外的弯曲载荷，长期使用过程中要定期检查钩体的过渡圆角位置有没有出现疲劳裂纹，螺纹段有没有出现磨损、变形的情况，一旦发现损伤要及时更换，避免吊装过程中发生断裂坠落的安全事故。

　　不同于民用场景的普通挂钩，这类工业用吊钩的所有尺寸设计都围绕承重可靠性和场景适配性展开，没有多余的装饰结构，钩体的表面粗糙度要控制在合理范围，既不能过于粗糙导致吊索磨损加快，也不需要过高的表面加工精度徒增制造成本，螺杆段的螺纹精度满足普通连接螺纹的公差要求即可，不需要过高的配合精度，只要能和标准吊具连接座顺畅旋合、承载后不松脱就满足使用要求。在机床加工车间的实际使用中，这类吊钩往往和不同规格的吊环、卸扣配合使用，覆盖从几公斤到几百公斤的工件吊装需求，是车间内物料转运环节不可或缺的基础五金配件。
