建筑施工用钢筋植筋作业机构

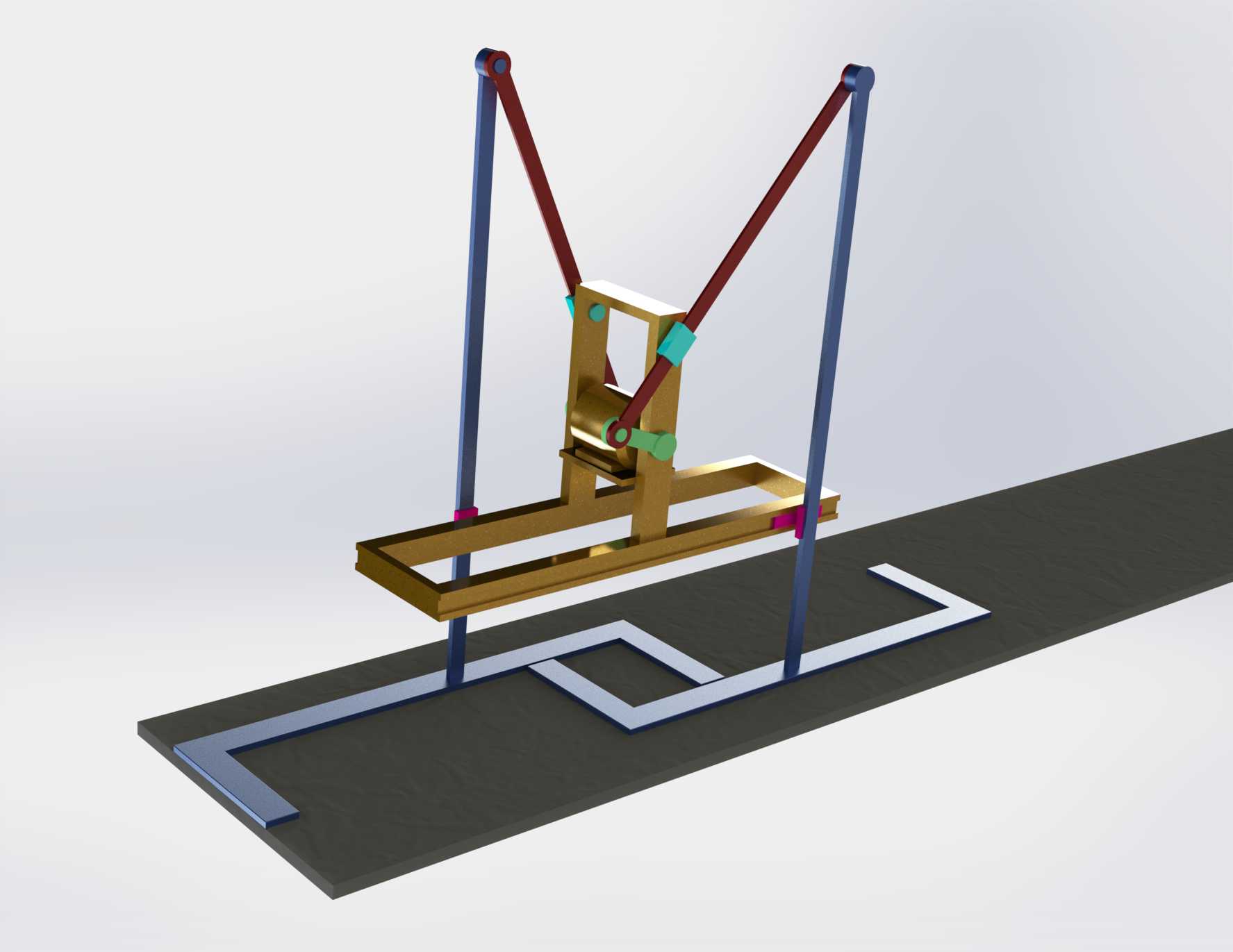

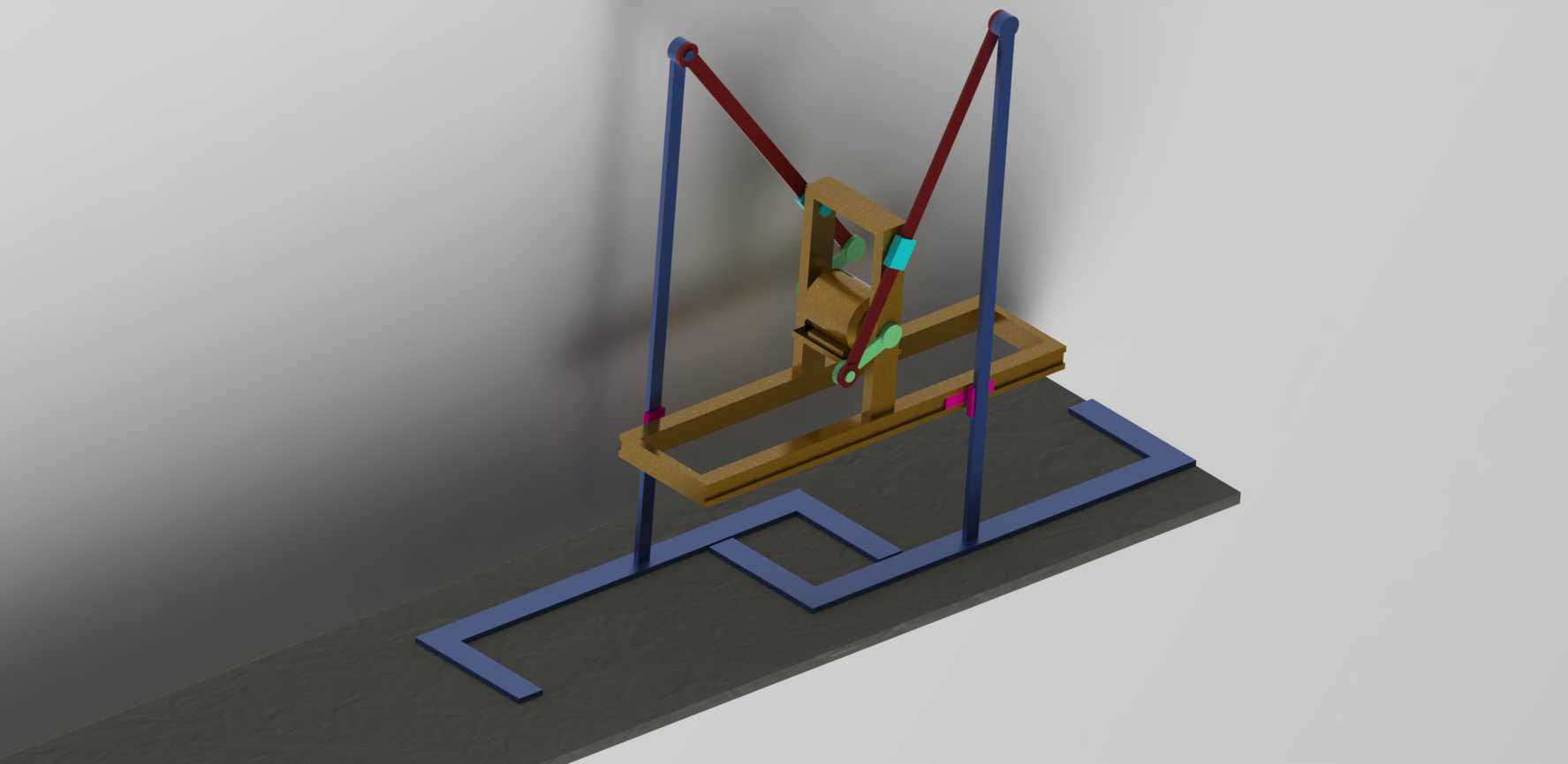

　　在建筑结构加固、二次结构施工、新旧混凝土结构连接的作业场景中，植筋工序是保障结构受力传递可靠性的核心环节，这套作业机构的设计完全围绕现场植筋作业的实际操作逻辑展开，适配现场复杂的工位边界条件。从结构布局来看，整套机构采用双立柱导向配合斜向支撑的框架形式，底部的定位基座直接贴合混凝土基面放置，基座上开设的L型定位槽可直接对齐现场预先放线的植筋点位，无需额外架设辅助定位工装，单名作业人员即可快速完成设备就位，大幅缩减工序准备时长。双立柱采用冷拔圆光轴作为导向载体，表面做硬铬镀层处理，耐磨性能可满足现场高频次往复作业的磨损需求，立柱与底部基座的连接采用快拆式锁紧结构，转运时可快速拆解为独立部件，适配工地狭窄通道、

　　楼梯间等受限空间的转运需求。斜向布置的连杆组件采用对称布局，作业过程中可将钻孔、注胶、植筋环节的轴向作用力均匀分散到两根立柱上，避免单侧受力导致的机构偏斜，保障钻孔的垂直度偏差控制在施工规范允许的范围内，杜绝因孔道偏斜导致的植筋拉拔力不达标问题。中部的滑动承载座是整套机构的核心功能载体，其安装接口可适配不同规格的电锤、注胶枪、植筋推杆，作业人员无需更换整套设备，仅需切换搭载的作业端头，即可依次完成定位钻孔、孔道清灰、结构胶注入、钢筋植入的全流程工序，减少现场多类工具来回切换的辅助时间。滑动座与导向立柱之间配置自润滑铜套，往复滑动过程中无卡滞，配合滑动座上的深度限位挡块，可精准控制钻孔深度，适配不同直径、不同锚固长度要求的植筋作业，

　　无需作业人员反复测量孔深，避免人工操作的尺寸误差。整套机构的作业覆盖范围可通过立柱上的调节锁紧块进行调整，可适配不同高度作业面的植筋需求，底部基座的接触面积经过优化，放置在平整混凝土基面上时无需额外打膨胀螺栓固定，依靠自身配重即可抵消钻孔过程中的轴向反冲力，不会出现基面滑移问题，对于顶部、侧立面的植筋作业，也可通过加装辅助固定压块的方式完成机构固定，适配梁底、柱侧、剪力墙等不同位置的植筋施工场景。从结构设计的冗余度来看，所有受力连接位置均做了加厚处理，可适配工地粗放式的作业使用环境，即使出现轻微磕碰也不会导致框架变形失效，连杆与滑动座、立柱的铰接位置配置了防尘密封套，可阻挡施工现场的水泥粉尘、砂砾进入铰接间隙，

　　延长机构的无故障使用周期，日常维护仅需定期在导向立柱表面涂抹润滑脂即可，无需复杂的拆解保养。这套机构的设计完全规避了传统人工手持电锤植筋作业的痛点，传统作业中人员手持设备长时间保持同一姿势，劳动强度大，且钻孔垂直度、深度完全依赖作业人员经验，容易出现孔位偏差、孔深不足等质量问题，这套机构通过刚性导向框架约束作业轨迹，即使是经验不足的作业人员也能快速完成符合规范要求的植筋作业，同时大幅降低作业过程中的振动对人员手臂的职业伤害。在实际现场应用中，这类机构可广泛用于房建项目二次结构填充墙拉结筋植筋、老旧建筑结构加固改造植筋、设备基础后置锚栓植筋等多类作业场景，相比纯人工操作，单工位作业效率可提升40%以上，且植筋质量的一致性更有保障，可有效降低后续拉拔检测不合格的返工成本。
