CA6140车床用销式联轴器结构设计

　　在普通卧式车床的进给传动链与主轴传动链的扭矩传递环节中，销式联轴器是承担两轴同轴度补偿、缓冲过载冲击的核心连接部件，本次设计的销式联轴器针对CA6140车床的传动安装空间做了适配优化，完全匹配该型号车床床头箱与进给箱之间的轴端连接需求。从实际应用场景来看，普通车床在车削外圆、端面、螺纹以及内孔的加工过程中，主轴输出的扭矩需要通过传动链传递到进给机构，两轴在装配过程中不可避免会存在微小的径向偏移、角向偏移以及轴向窜动，刚性联轴器无法补偿这类安装误差，长期运行会造成轴端轴承磨损、传动异响甚至轴件断裂，而销式联轴器通过弹性销的剪切变形与环件的相对位移，可有效补偿0.5mm以内的径向偏移、1°以内的角向偏移，同时在进给过载时，销件可先行剪断实现过载保护，避免打刀或者传动齿轮崩齿的故障。

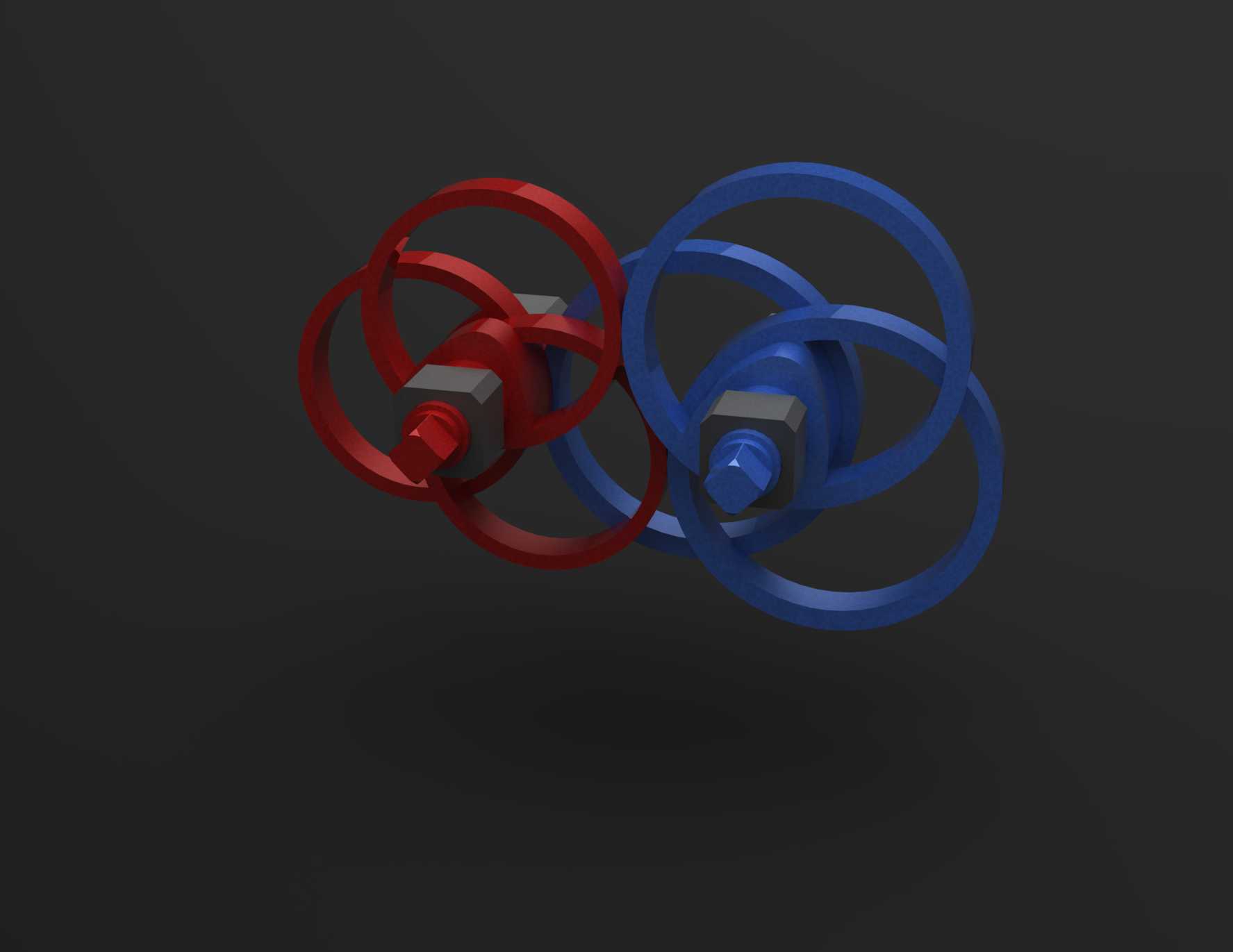

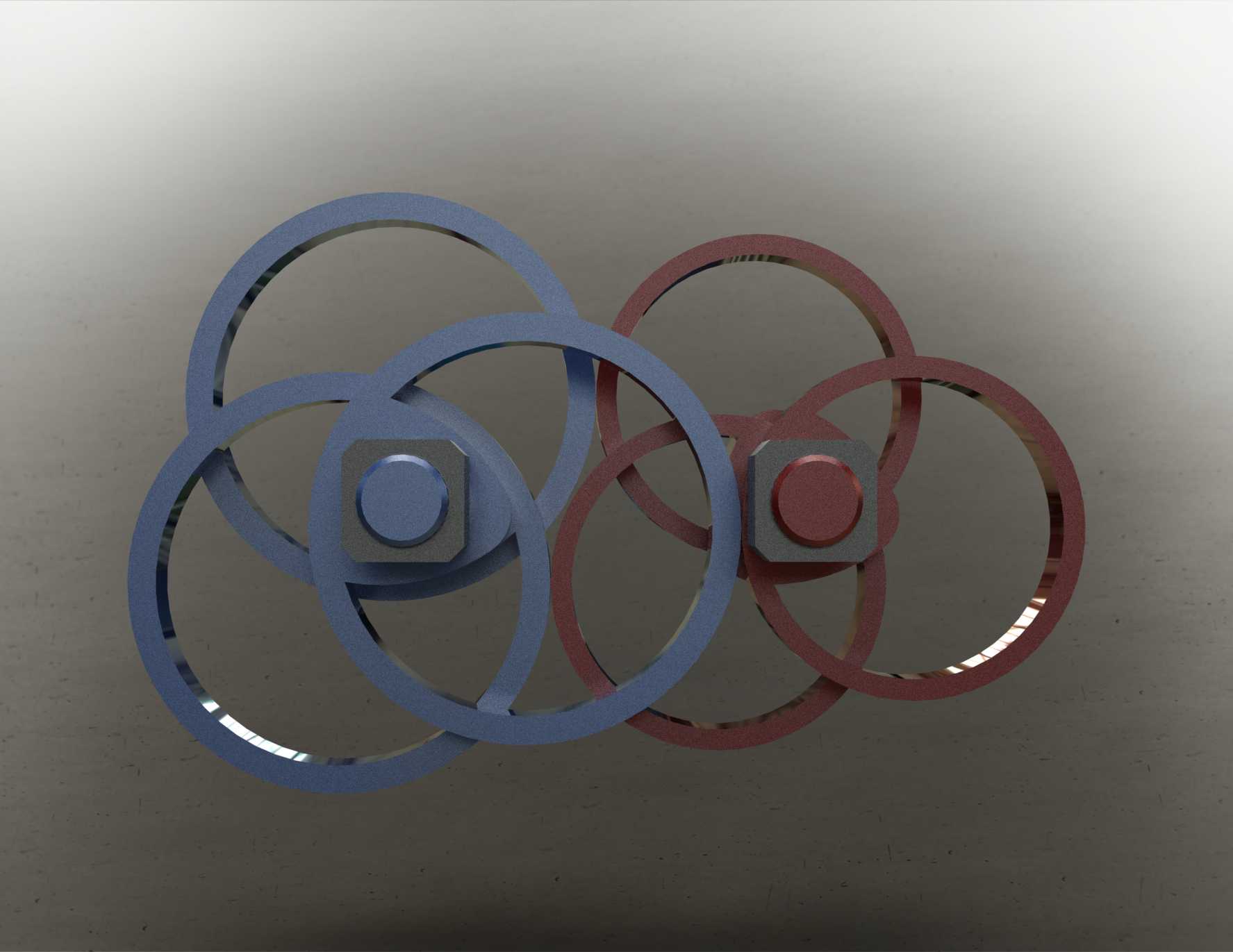

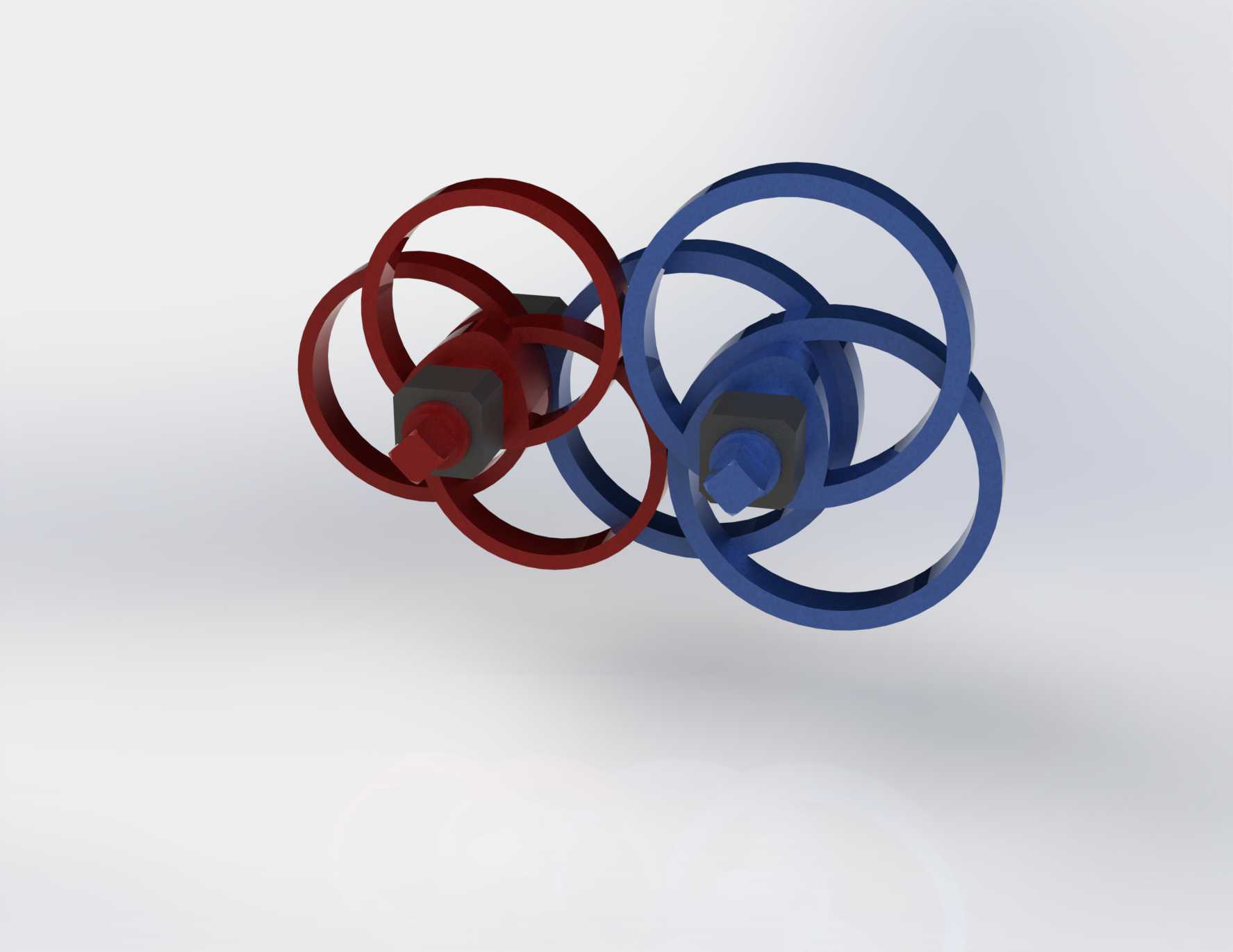

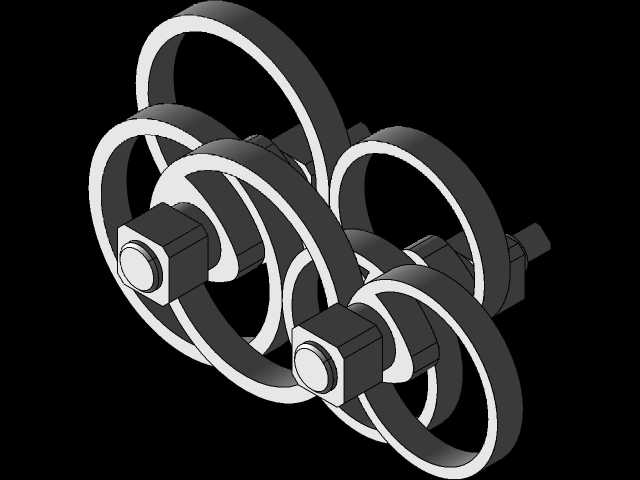

　　从结构设计思路来看，该联轴器采用对称双组弹性环配合柱销的结构，两端分别设置轴孔与键槽，适配CA6140车床对应传动轴的轴径尺寸，轴孔公差选用H7/k6的过渡配合，保证装配后同轴度的同时避免运行过程中轴孔打滑。两侧的交错环形结构采用高弹性模量的合金结构钢制作，表面做发黑防锈处理，环形件的壁厚经过扭矩校核，在传递额定120N·m扭矩时不会发生塑性变形，中间连接的柱销采用45号钢调质处理，硬度控制在HB220-250之间，既保证足够的抗剪切强度，又能在过载超过额定扭矩1.3倍时发生剪断，实现过载保护的功能。

　　从安装边界尺寸来看，该联轴器最大外圆直径为125mm，轴向总长度为98mm，两端轴孔深度均为42mm，键槽宽度为8mm，深度为3.3mm，完全适配CA6140车床对应安装位置的空间尺寸，安装时无需对原有车床的轴端、箱体安装面做任何改造，可直接替换原有同规格的联轴器部件。安装过程中需要注意，两轴的轴向预留间隙应控制在2-3mm之间，避免轴系热胀冷缩时对联轴器产生额外的轴向推力，柱销安装时应涂抹少量润滑脂，方便后期维护更换，所有柱销的紧固螺母应采用对角拧紧的方式，拧紧力矩控制在18N·m，避免单个柱销受力不均造成早期磨损。

　　在实际运行特性上，该联轴器相较于传统的凸缘联轴器，具备更好的阻尼减震效果，车床在断续车削加工时，刀架受到的冲击载荷会通过联轴器的弹性环吸收一部分，减少传动链的冲击振动，提升加工工件的表面粗糙度质量。同时该结构的联轴器没有易损的橡胶弹性元件，在车床床头箱的润滑油浸泡环境下不会出现橡胶老化、溶胀的问题，使用寿命比弹性套柱销联轴器提升40%以上，日常维护仅需在设备一级保养时检查柱销的磨损情况，无需频繁更换弹性元件，降低了设备的维护成本。

　　从传动精度的角度来看，该联轴器的传动间隙控制在0.1°以内，完全满足普通车床车削螺纹时的传动链精度要求，不会因为联轴器的间隙造成螺纹螺距累积误差超差，适配CA6140车床车削公制螺纹、英制螺纹、模数螺纹以及径节螺纹的全范围加工需求。在进行大进给量重切削时，联轴器的环形结构会产生微小的弹性变形，抵消一部分切削冲击，避免传动齿轮受到硬冲击造成齿面点蚀，延长整个传动系统的使用寿命。针对车床日常加工中常见的频繁正反转工况，该联轴器的对称结构可保证正反转切换时的传动响应一致，不会出现反向间隙过大造成的进给爬行问题，提升小进给量精加工时的进给平稳性。
