真空压差式自触发铆钉连接结构设计

　　在电力变压器箱体、高压电气柜壳体这类需要长期保持密封性能、同时承受一定结构振动的金属构件连接场景中，传统抽芯铆钉、压铆螺钉往往存在安装后应力集中、密封面易出现微缝隙、长期受温度交变影响后预紧力衰减的问题，这款自触发铆钉的结构设计，正是针对这类密闭腔体构件的连接需求做的定向优化。不同于常规铆钉需要外部拉铆枪提供轴向拉力完成铆接变形，该结构利用铆钉装配后内部密闭空腔与外部环境的压力差作为铆接驱动力，安装时仅需要将铆钉穿入预先加工好的安装孔，触发内部密封结构的泄压开关，空腔内预置的真空状态就会带动铆接端的变形结构自动收缩，完成对被连接件的夹紧固定，整个安装过程不需要额外的气动或电动铆接工具，在狭小的设备内部腔体、

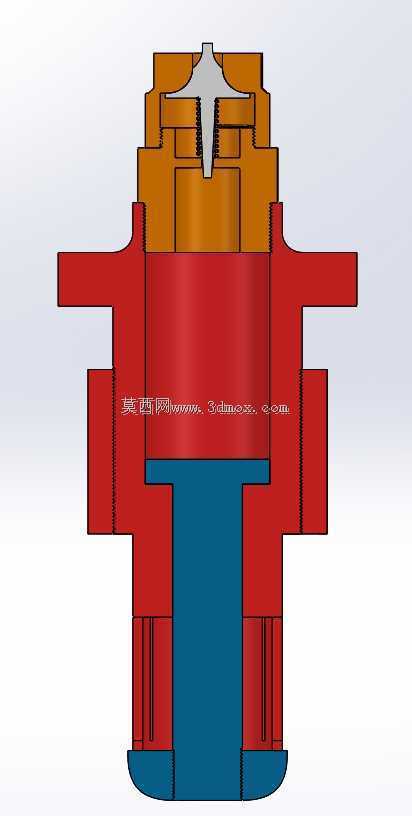

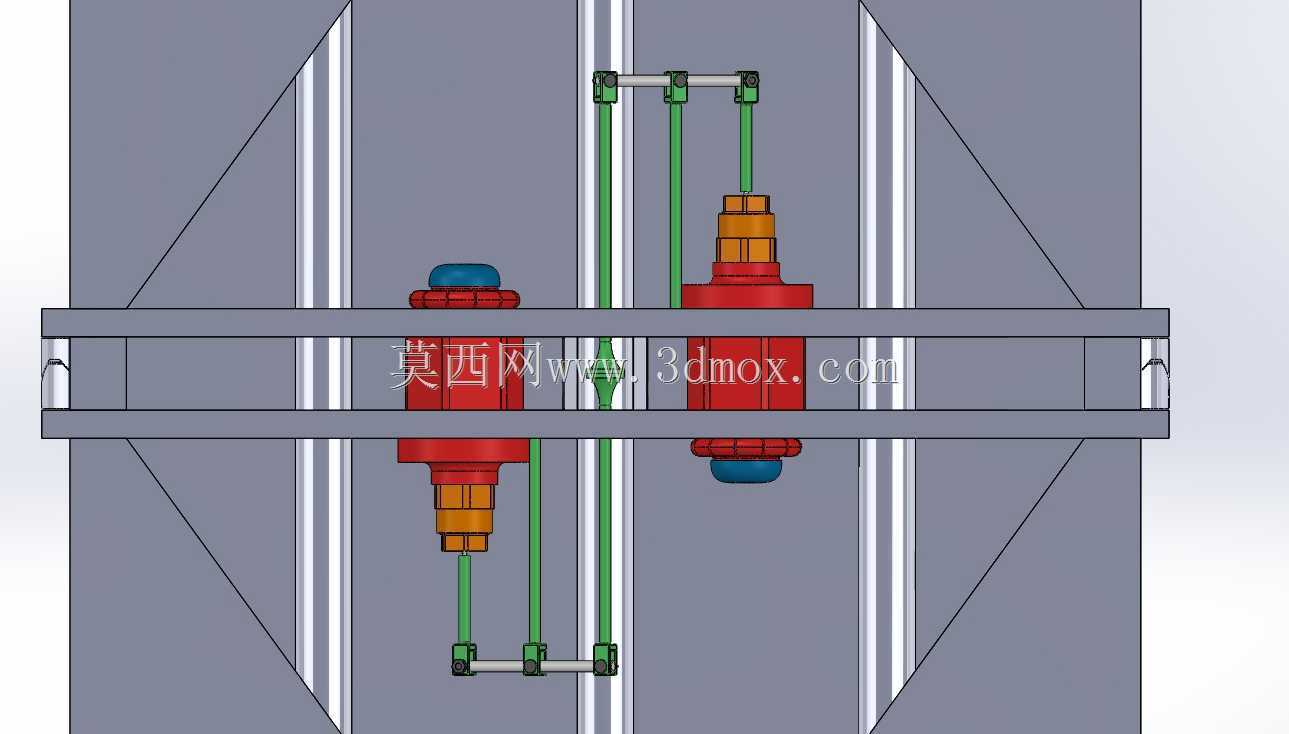

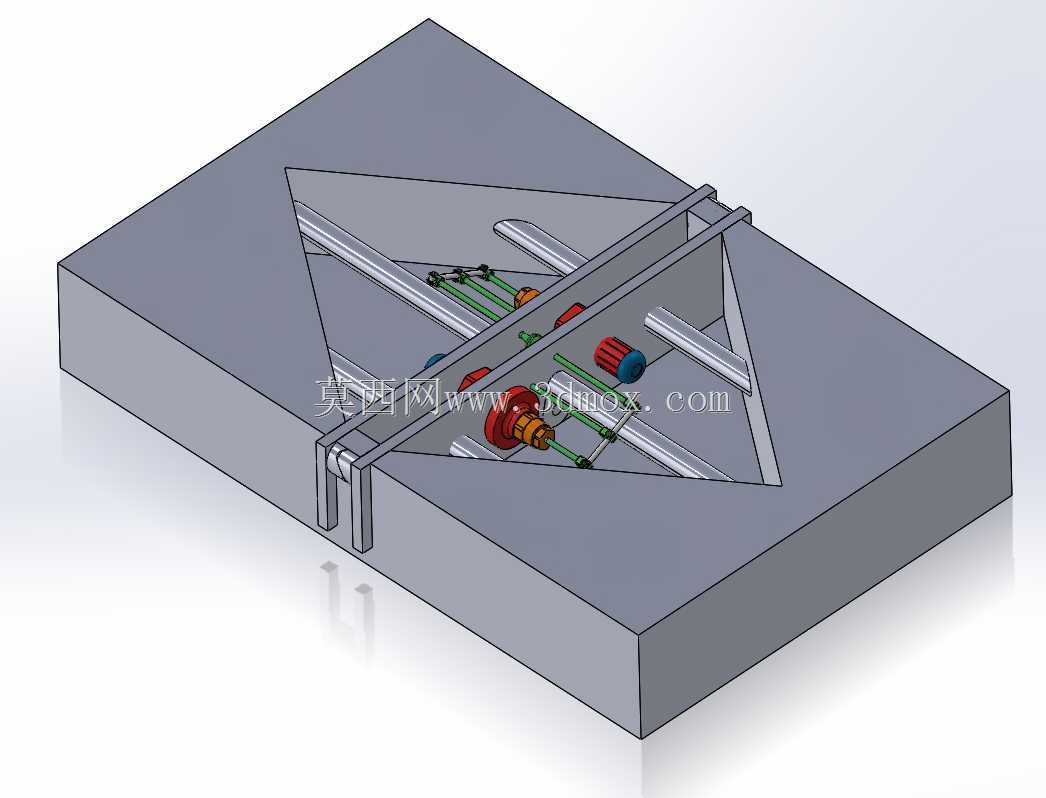

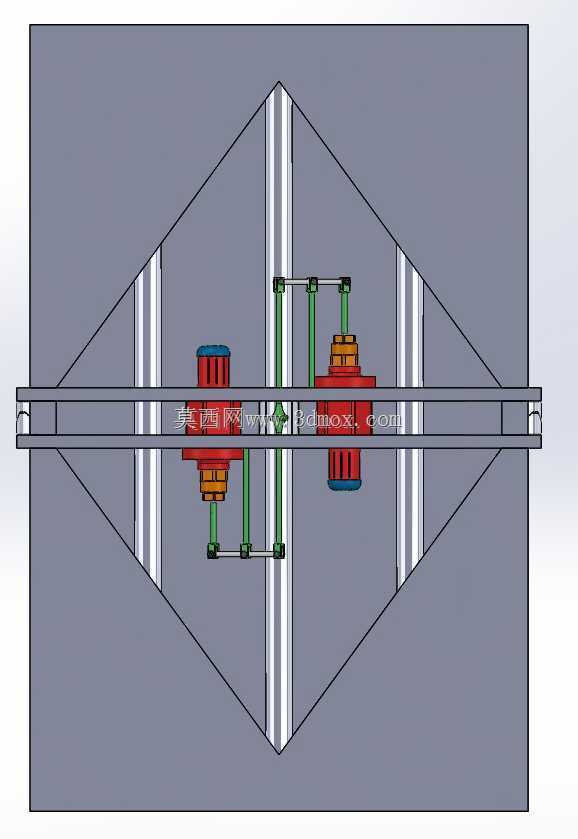

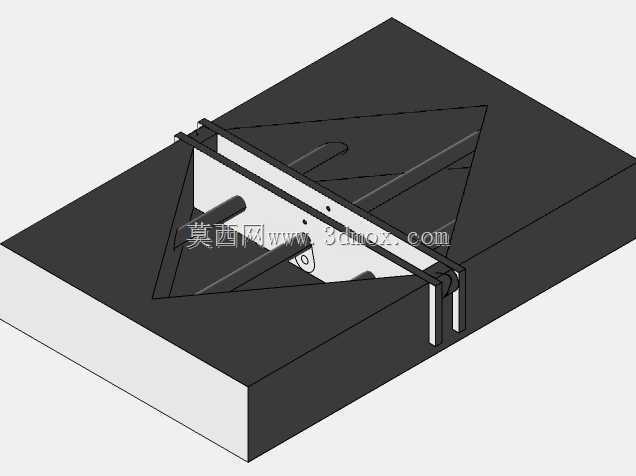

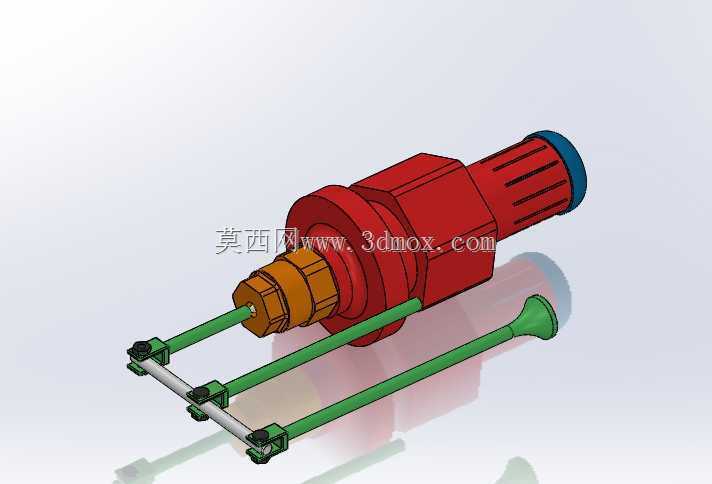

　　高空带电作业的电气设备安装场景中，能大幅降低操作难度，减少安装工具带来的操作空间限制。从结构布局来看，该铆钉的主体采用阶梯轴式外形，穿入端的导向段做了15度的倒角处理，能顺利穿过公差带在H12级别的冲压安装孔，不需要对孔位做额外的铰孔修正，适配钣金加工行业常规的数控冲压、激光切割孔位精度，降低前期构件加工的精度要求。铆接变形段采用多瓣式膨胀结构，在压差驱动力作用下，瓣片会沿预设的应力槽均匀向外翻折，翻折后的压紧面直径达到铆钉杆径的2.3倍，相比同规格抽芯铆钉的压紧接触面积提升40%以上，能有效分散被连接件表面的压紧应力，避免薄钣金件在铆接位置出现压痕、凹陷甚至板材变形的问题，适配0.8mm到6mm厚度的冷轧钢板、铝合金板、

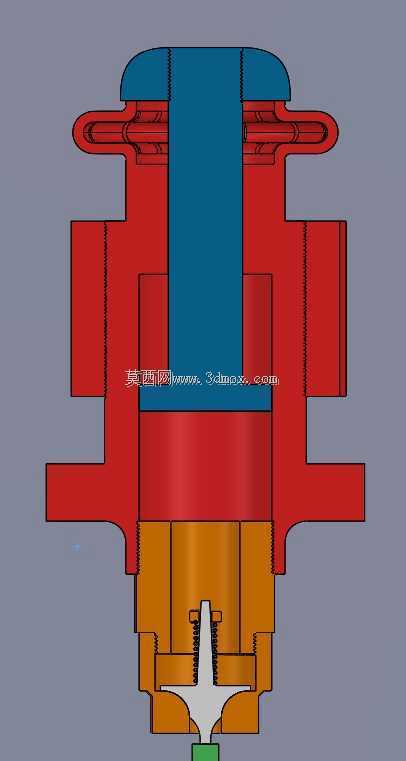

　　覆铝锌板等常用电气柜体板材的连接需求。设计过程中，针对真空压差的驱动力做了精准的结构匹配，内部空腔的容积、泄压通道的通径、变形瓣片的材料屈服强度三者做了参数化匹配，确保在标准大气压环境下，压差产生的轴向拉力刚好能让瓣片变形至设计压紧位置，同时不会因为拉力过大导致瓣片断裂，也不会因为拉力不足导致铆接后预紧力不够。铆钉的密封结构采用双重密封设计，在铆钉头部与被连接件接触的位置预置了环形密封槽，可配套嵌入硅橡胶或氟橡胶密封圈，适配变压器油环境、户外高湿环境、盐雾环境下的密封连接需求，铆接完成后密封面的压缩率控制在25%到30%之间，既能保证密封性能，又不会因为密封圈过度压缩导致永久变形失效。从安装边界来看，

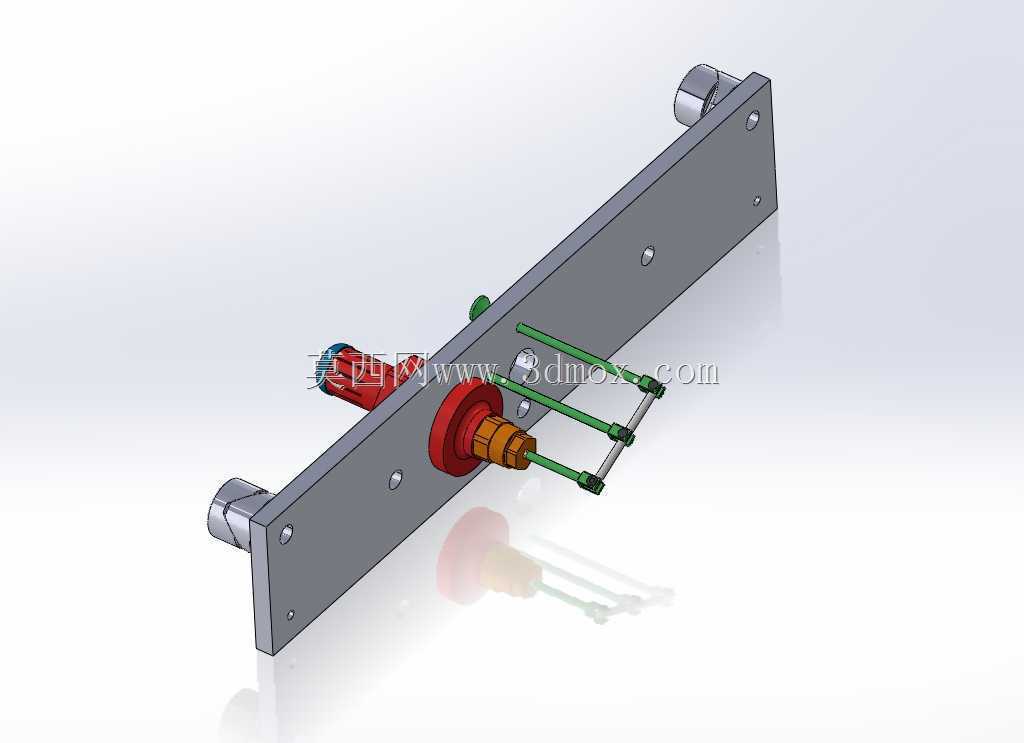

　　该铆钉的安装中心距板材边缘的最小距离为1.5倍铆钉头部直径，相比传统压铆螺钉要求的2倍边距更小，能让设备壳体的法兰边设计得更窄，减少整体结构的材料占用，在紧凑型电力变压器的箱体结构设计中，能有效缩小箱体的整体外形尺寸，提升设备内部的空间利用率。铆钉的杆部与安装孔的配合间隙控制在0.1mm到0.2mm之间，既保证穿装的顺畅性，又能避免间隙过大导致铆接后铆钉出现倾斜、压紧面受力不均的问题。在实际应用场景中，这类自触发铆钉除了用于电力变压器的箱体拼接、内部构件固定，还可拓展应用于航空航天领域的密闭舱体组装、新能源电池包的壳体连接、高压开关设备的柜体拼接等场景，尤其是在无法使用大型铆接设备的密闭空间内部作业场景，其无额外工具安装的特性能大幅提升装配效率。结构设计上还考虑了长期使用的可靠性，铆钉内部的真空腔采用全金属焊接密封，不存在橡胶密封件老化导致压差失效的问题，金属密封结构的寿命与被连接设备的整体寿命匹配，不需要在设备全生命周期内对铆钉做更换或预紧力维护，减少后期运维的工作量。针对不同的被连接件厚度，该铆钉可通过调整内部空腔的长度、变形瓣片的长度来适配，形成系列化的规格，覆盖不同的连接厚度需求，瓣片翻折后的圆角做了R0.5的圆滑处理，不会在铆接位置产生尖锐的边角，避免安装或运维过程中划伤操作人员，也不会对相邻的线缆、绝缘构件造成割损，适配电气设备内部的安全防护要求。
