戴尔2U机架式服务器蜂窝结构前面板

　　在数据中心机架式服务器的部署场景中，前面板是兼顾设备防护、通风散热与品牌识别的核心外露结构件，本次设计的蜂窝结构前面板，针对定制化2U机架服务器的安装需求开发，适配标准19英寸机架的安装位尺寸，整体高度严格遵循2U设备的88.9mm标准高度，宽度匹配19英寸机架的482.6mm安装孔距，深度控制在15mm以内，不会占用机箱前部的理线与外接设备插接空间，安装时通过两侧的卡扣结构与机箱前框的定位槽卡合固定，无需额外螺丝紧固，日常维护时可直接徒手拆卸，方便前置硬盘、接口的操作与运维。

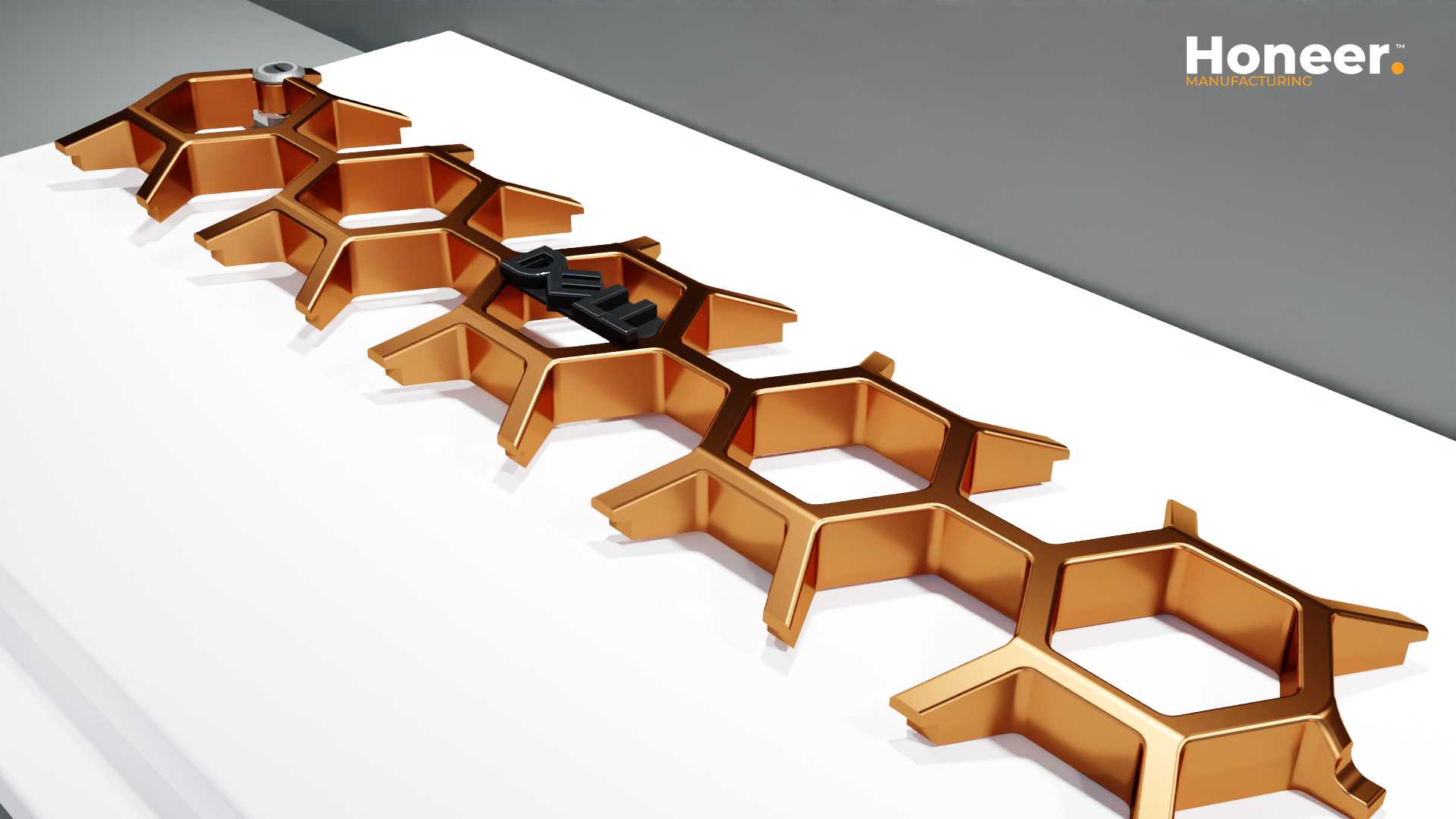

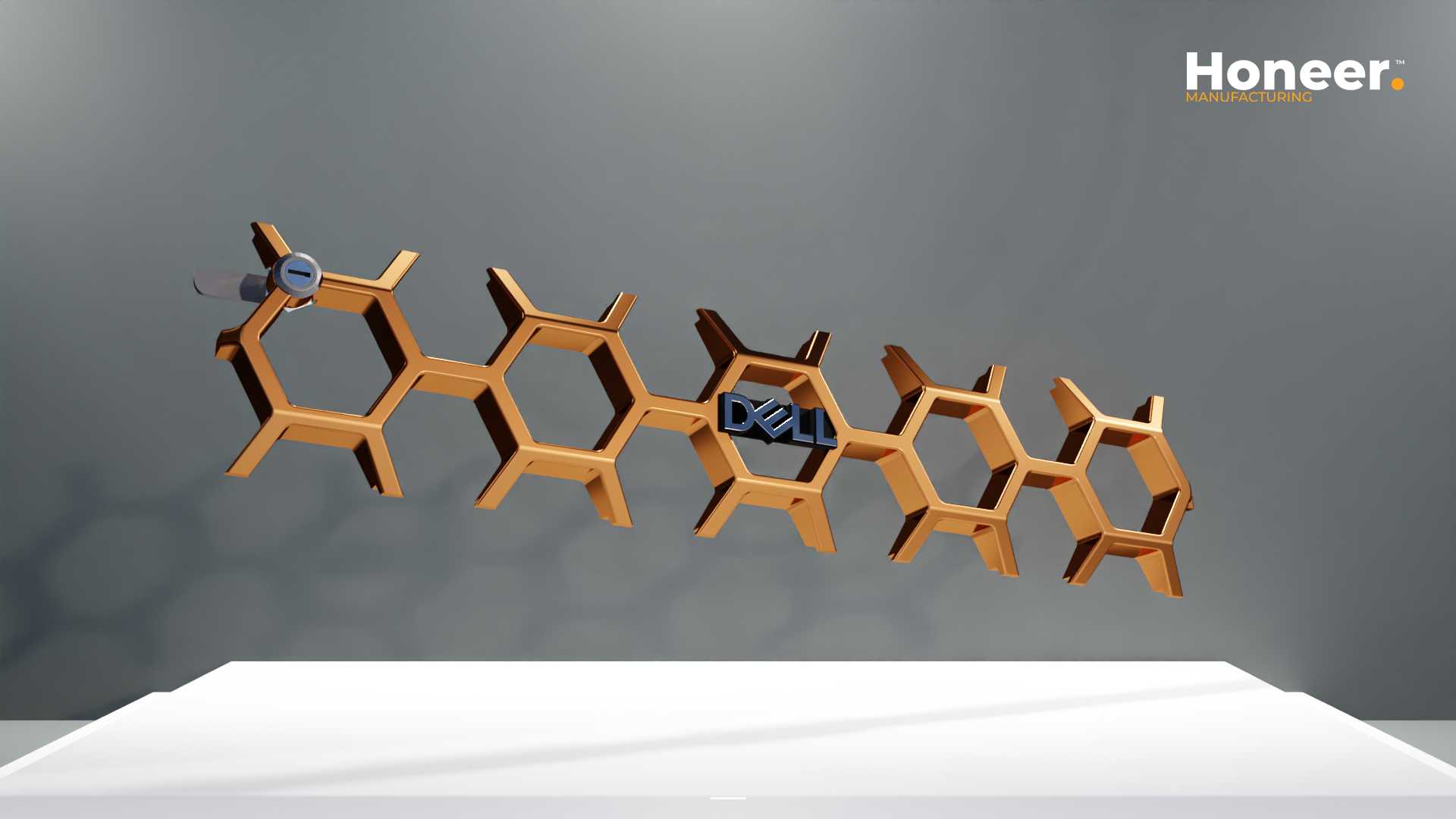

　　从功能特性来看，这款前面板采用正六边形蜂窝连续排布的镂空结构，相比传统的圆孔或方孔通风面板，蜂窝结构在相同开孔率下具备更高的结构刚度，同等板材厚度下抗弯折、抗冲击性能提升40%以上，能有效避免运维过程中碰撞导致的面板变形，同时连续的六边形开孔可以形成均匀的进风通道，配合服务器前部的冗余散热风扇，能让冷气流均匀覆盖机箱内的硬盘阵列、主板供电区域与CPU散热模块，减少局部紊流导致的散热死角，开孔边缘做了0.5mm的圆角倒边处理，不会割伤运维人员的手部，也避免长期气流冲刷产生的锐边毛刺。面板中部集成了嵌入式的品牌标识位，标识与面板主体采用一体化结构设计，不会出现粘贴标识脱落、翘边的问题，标识区域做了微凸的立体处理，在机房照明下具备清晰的识别度，方便运维人员在密集的机架设备中快速定位对应品牌的服务器。

　　设计过程中首先明确了标准机架服务器的安装边界约束，所有结构尺寸都严格匹配通用2U机箱的前框安装公差，卡扣的定位尺寸公差控制在±0.2mm以内，保证安装后无松动、无异响，与机箱前框的贴合缝隙均匀控制在0.3mm以内，兼顾外观一致性与防护性能。结构受力层面，针对蜂窝筋条的宽度做了多轮仿真验证，最终选定2mm的筋条宽度，既保证足够的结构强度，又将整体开孔率控制在68%，满足高功率服务器配置下的前部进风量需求，不会因为通风阻力过大导致风扇转速升高、机房噪音上升。材质选择上适配常用的服务器面板加工工艺，可采用ABS注塑成型或者铝合金冲压成型，两种工艺都能实现该结构的批量生产，注塑版本可直接做表面磨砂纹理处理，减少机房灰尘附着后的痕迹，铝合金版本可做阳极氧化着色，匹配不同品牌服务器的外观配色需求。

　　实际应用中，这类定制化前面板既可以用于个人DIY的机架式存储服务器、计算节点，也可以用于小型机房的本地化部署服务器，相比原厂标配的面板，蜂窝结构的外观更具科技感，同时不损失任何防护与通风性能，安装时无需对原有机箱做任何改造，直接替换原有前面板即可完成装配，适配市面上多数标准2U机架服务器的前框安装结构，日常运维中拆卸面板后可直接操作前置的USB接口、VGA接口、硬盘托架，不会因为面板结构干涉影响常规运维操作，面板整体重量控制在120g以内，不会增加机架前部的负载，也不会因为长期使用出现下垂变形的问题。
