立式波纹结构二十立方复合材料储料罐体

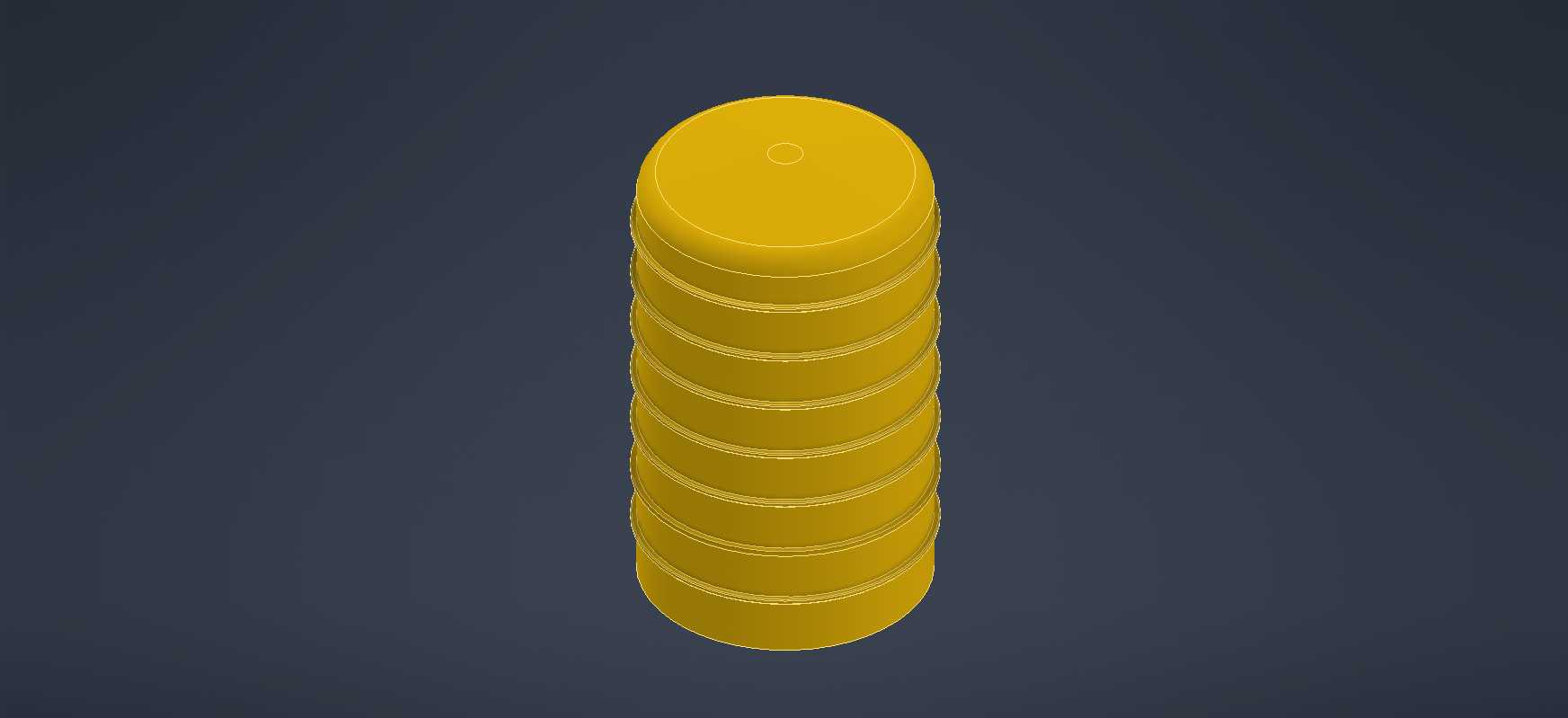

　　做化工、粮油、环保水处理行业的现场配套久了就知道，二十立方这个容积档的储罐是项目里出镜率极高的品类，既不会因为容积太小导致物料周转频次过高增加运维负担，也不会因为单罐体量过大提升场地基础施工、吊装进场的难度，适配绝大多数中小型生产厂区的室内外仓储、工序中转需求。这次建模的立式波纹结构复合材料罐体，首先从应用场景出发做了结构适配，区别于传统光滑壁面的钢制储罐，筒身采用多道环形外凸波纹加强结构，这种设计思路最早是从薄壁承压容器的加强逻辑演化来的，复合材料本身的弹性模量比碳钢低不少，如果做等壁厚光滑筒身，要承受二十立方物料带来的静液柱压力、以及户外使用时的风载、温差形变应力，壁厚需要做到非常厚才能满足刚度要求，不仅材料成本飙升，罐体自重过大还会提升安装基础的载荷要求。而环形波纹结构相当于在筒身每隔一段距离就设置了一圈环形加强筋，不需要额外焊接或粘接外置加强件，就能让筒壁的环向刚度提升40%以上，同时波纹结构的形变余量还能抵消部分温差带来的热胀冷缩应力，避免复合材料层间因为长期交变应力出现脱层开裂的问题。

　　从实际用途来看，这款罐体可以适配常温常压下的颗粒状物料、非强腐蚀性液体的存储，比如粮油加工车间的原料暂存、污水处理站的中和药剂存储、化工生产环节的中间物料中转都能覆盖，复合材料本身的耐腐蚀特性，也省去了钢制储罐需要定期做内壁防腐层维护的麻烦，正常工况下使用寿命比同规格碳钢储罐长不少。建模过程中首先确定了安装边界，二十立方立式储罐的总高度控制在八米以内，筒身外径控制在两米左右，这个尺寸刚好能适配常规货运车辆的运输宽度要求，不需要做超限运输报备，进场吊装时用常规25吨汽车吊就能完成就位，不需要调用大吨位吊装设备，能帮项目方省不少现场施工成本。罐底采用平底结构，安装时只需要做一块水平的混凝土承载基础，基础上预埋一圈固定螺栓即可，不需要做裙座式的复杂支撑结构，基础施工的难度和成本都更低。罐顶采用标准椭圆封头结构，相比平盖结构能承受更大的顶部载荷，也不容易在顶部积灰积水，户外使用时不需要额外做顶部防雨防护，封头中心预留了人孔安装位，后期检修人员可以从顶部进入罐内做清理、检修作业，筒身下部预留了出料口法兰位，位置距离罐底三百毫米，既能保证出料时不会把罐底沉积的杂质直接带出，也能最大限度降低罐内的物料残留量。

　　建模时特意把波纹结构的尺寸做了工程化适配，每道波纹的凸起高度控制在一百二十毫米，波纹之间的间距控制在六百毫米，这个参数是经过刚度校核的，既不会因为波纹太密增加成型难度，也不会因为波纹间距太大导致筒壁局部刚度不足出现鼓胀变形。筒身和上下封头的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中，复合材料罐体的应力集中位置是最容易出现渗漏的薄弱点，圆弧过渡能让成型时的纤维铺层更平顺，受力时的应力传递更均匀，从结构上降低渗漏风险。另外考虑到现场安装时可能需要外接液位计、爬梯、安全护栏等附件，建模时在筒身对应位置预留了标准化的安装凸台，不需要现场在罐体上打孔安装，避免现场打孔破坏复合材料的整体结构强度。从安装边界来看，罐体就位后周围需要预留至少一米的操作空间，方便日常巡检、阀门操作以及后期维护，罐顶操作平台的护栏高度不低于一点二米，符合安全生产的规范要求，罐体整体的重心位置在总高度的三分之一以下，即使遇到八级大风的户外工况也不会出现倾覆风险，不需要额外做拉纤固定。

　　很多刚入行的结构设计人员做储罐建模时，容易只盯着容积参数做等比例缩放，忽略了实际运输、安装、运维环节的边界限制，比如把筒身直径做的超过两米二，就会导致运输时超宽，需要办理超限运输手续，不仅增加运输成本，还可能因为厂区道路宽度不够根本运不进场；如果把罐底出料口做的太高，就会导致罐内残留物料太多，每次清罐都要浪费不少物料；如果忽略了加强结构的设计，罐体现场投料后很容易出现筒身鼓胀变形，甚至出现焊缝开裂、层间脱层的渗漏问题。这款二十立方复合材料储罐的建模，从一开始就把全生命周期的工程需求都融入到结构细节里，不管是用来做项目方案的设备选型演示，还是做结构受力分析的基础模型，抑或是指导生产成型的数模依据，都能直接适配，不需要再做大量的参数调整。另外波纹结构的设计除了提升刚度之外，还能增加筒身的外表面积，对于需要做伴热保温的工况，波纹结构能让保温层和罐壁的贴合更牢固，也能提升伴热时的热交换效率，比光滑壁面的储罐热损失降低15%左右，对于需要恒温存储的物料来说，这个结构优势非常明显。
