0.96寸OLED显示模组结构设计

　　在嵌入式控制终端、小型仪器仪表和开源硬件开发场景里，显示单元往往是整机结构布局中最先被约束、也最容易在装配阶段出现干涉的部件。这块64×48分辨率的OLED显示模组，正是面向小尺寸人机交互需求完成的全结构还原，建模过程没有停留在屏幕外观的示意层面，而是把PCB基板、玻璃显示面板、斑马导电条、背部驱动芯片、排针接口以及固定孔位全部按照实物装配关系逐一搭建，结构工程师在做面板开孔、壳体限位和内部走线规划时，可以直接调取模型核对空间边界，省去反复对照二维规格书推算尺寸的环节。

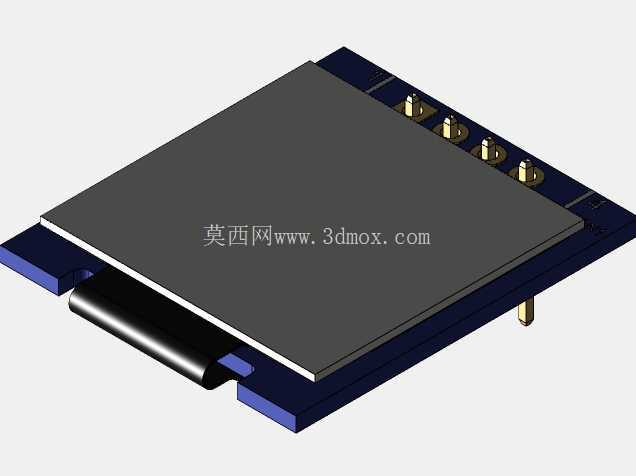

　　从实际设备用途来看，这类单色OLED模组常被用在手持检测设备、桌面控制小终端、传感器数据采集节点、3D打印机状态面板、小型电源模块以及arduino开源项目里，相比同尺寸段的LCD屏，它不需要额外背光组件，自身发光对比度高，在弱光机柜环境下读数清晰，而且驱动电路占用主板面积极小，很适合对整机厚度和功耗都有严格限制的便携设备。建模时特意保留了模组顶部四个焊接排针的完整形态，针脚间距、焊盘凸起高度和插针伸出长度都和实物一致，结构设计人员在排布主板对接位置时，可以直接模拟排针插接后的总高度，避免外壳内部预留空间不足导致排针顶壳，或是接插件长度余量过大造成装配松动。

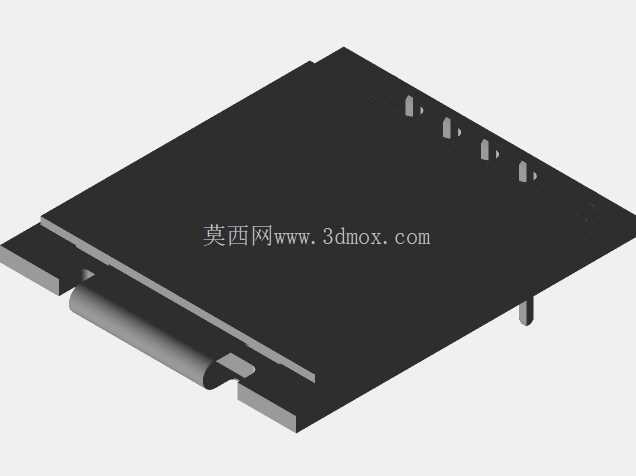

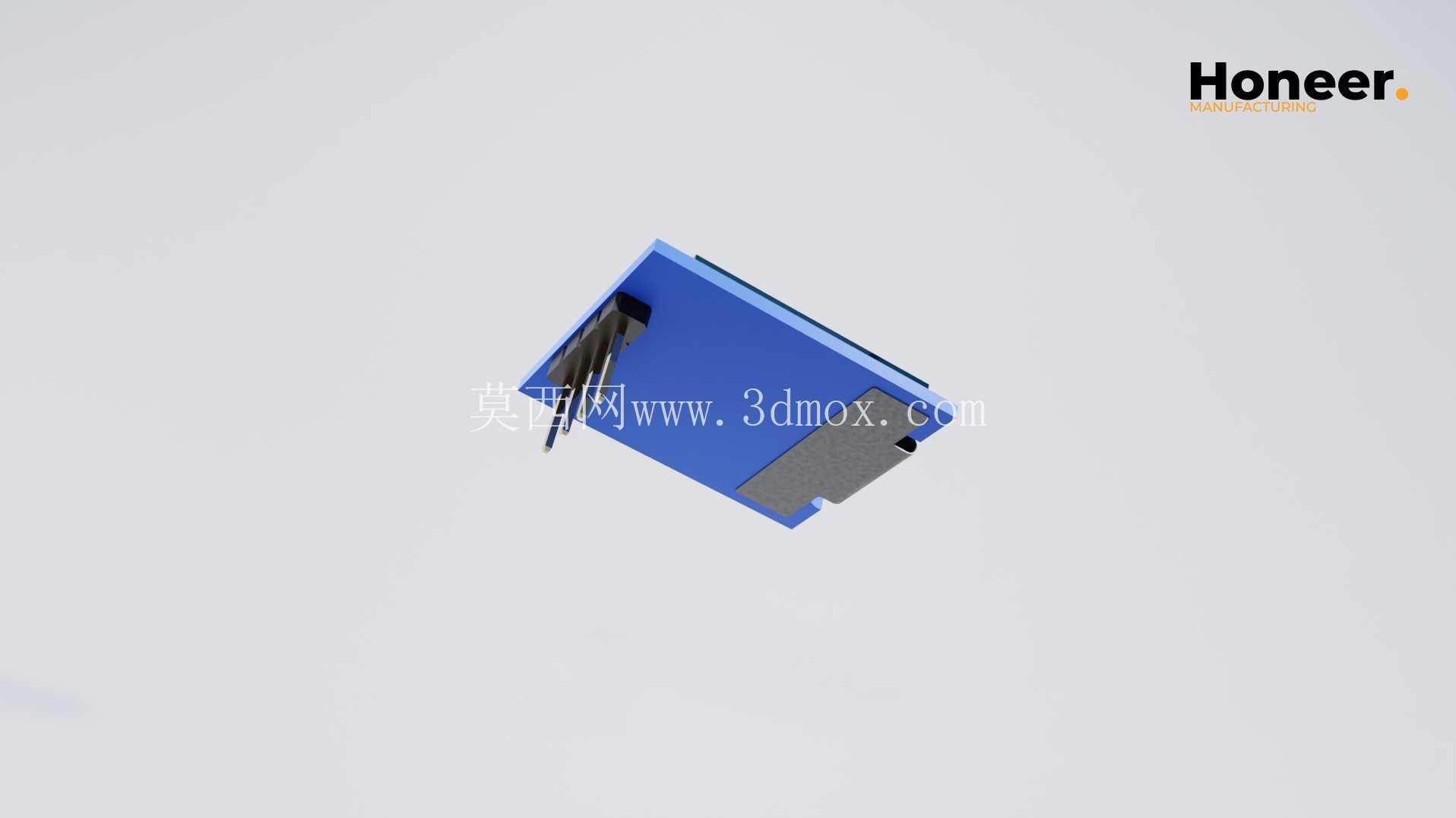

　　模组的外形轮廓围绕标准0.96英寸显示区域展开，蓝色PCB基板四周预留了四个安装固定孔，孔位的沉台厚度、孔径大小都按照实物还原，在做设备前面板设计时，既可以选择用铜柱从背部锁付固定，也可以直接在壳体上做卡扣限位，屏幕可视区域的开窗尺寸可以直接参照模型里玻璃面板的外边界取值，开窗边缘和显示黑边的搭接量控制在0.5毫米左右，就能完全遮盖屏幕边缘的封装胶边，不会出现漏光或者露出内部PCB的问题。屏幕背部的驱动芯片采用软膜绑定封装，模型里还原了芯片封胶区域的凸起厚度，这部分在堆叠设计时很容易被忽略——如果壳体内部在屏幕正后方布置了电容、接线端子等高元件，哪怕只高出零点几毫米，装配时就会挤压玻璃面板造成花屏甚至碎裂，借助三维模型直接做干涉检查，就能在结构定型前把背部元件的位置错开，或者在壳体筋位上预留出对应的避让凹槽。

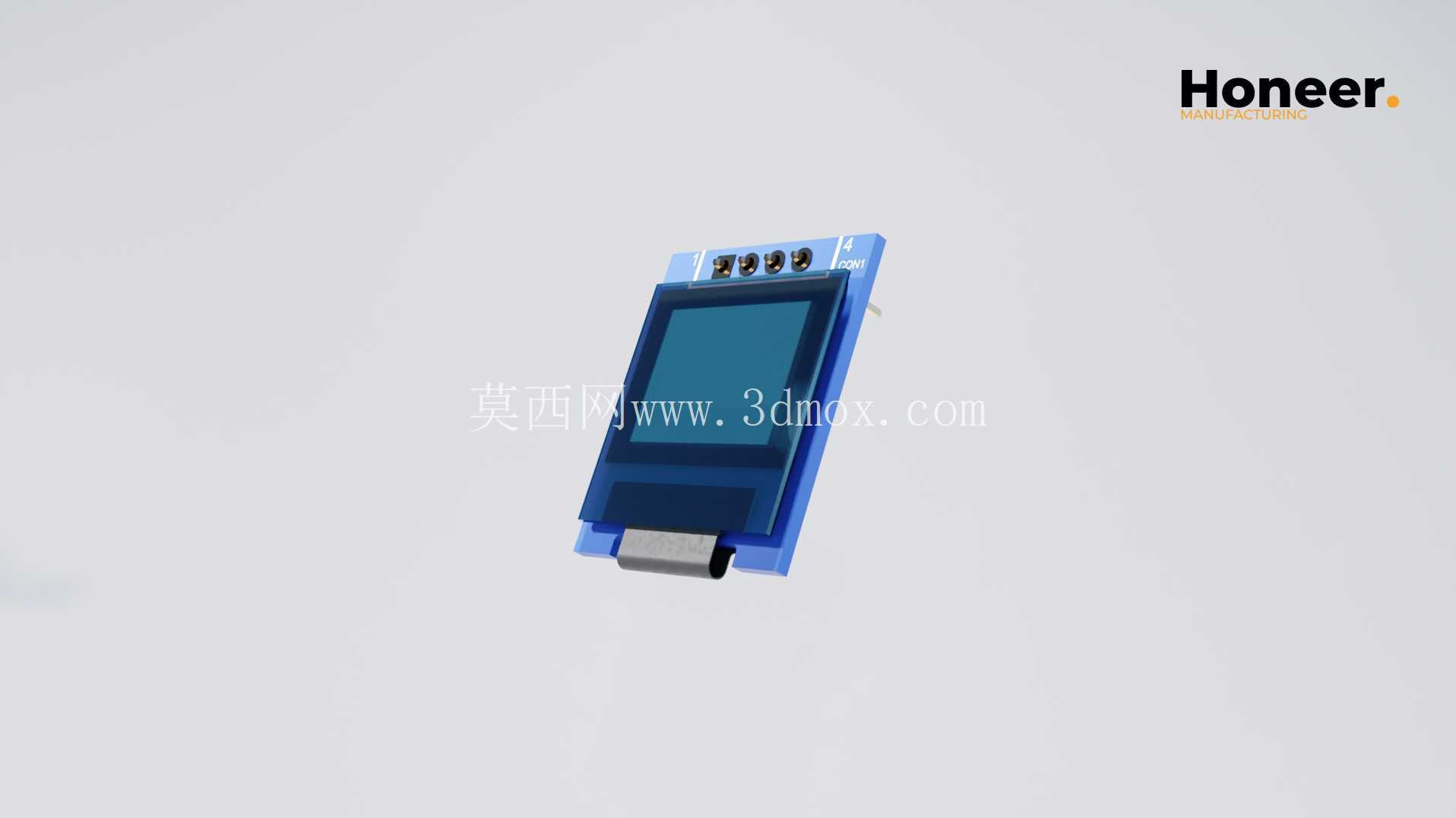

　　设计思路上完全遵循实物的装配层级：最底层是蓝色FR4基板，基板表面铺铜区域、丝印标识位都做了简化几何还原，基板上方通过导电橡胶条连接玻璃显示面板，面板四周的黑色封边框和蓝色显示区域分层明确，顶部排针垂直焊接在基板一端，背部的绑定芯片覆盖有黑色保护胶，所有零件之间的配合间隙都按照量产模组的实际公差设定，没有出现零件穿插或者装配关系错位的问题。对于需要做整机渲染、结构验证或者教学演示的使用者来说，这个模型可以直接置入小型设备的总装体中，模拟屏幕装入前面板后的实际效果，也可以单独拆解查看模组内部的组成逻辑，理解小型OLED屏从PCB驱动到玻璃显示的完整装配路径。在工业现场的小型温控器、阀门定位器手持设定器、环境监测传感器节点这类产品里，这类显示模组的安装空间通常都非常紧凑，借助精准的三维数模，工程师可以在方案阶段就把屏幕的安装倾角、观察视角、前面板按键和屏幕的相对位置全部敲定，不用等到手板加工完成后才发现屏幕视窗被边框遮挡、排针和内部电池干涉这类低级问题，大幅缩短小型智能设备的结构开发周期。
