鞋内置压电式动能采集装置结构设计

　　日常行走过程中足部会产生大量被忽略的冲击动能，这类动能分布在脚跟着地、足中支撑、前掌蹬踏的完整步态周期内，单次步态的冲击载荷峰值可达人体自重的1.2-1.5倍，且能量释放频率与日常步频高度匹配，是可穿戴微能源领域极具开发潜力的能量来源。这套内置式压电能量采集结构，正是针对鞋内狭小安装空间设计的动能回收部件，可将行走过程中的足部机械能转化为电能，为低功耗可穿戴电子模块提供持续供电。

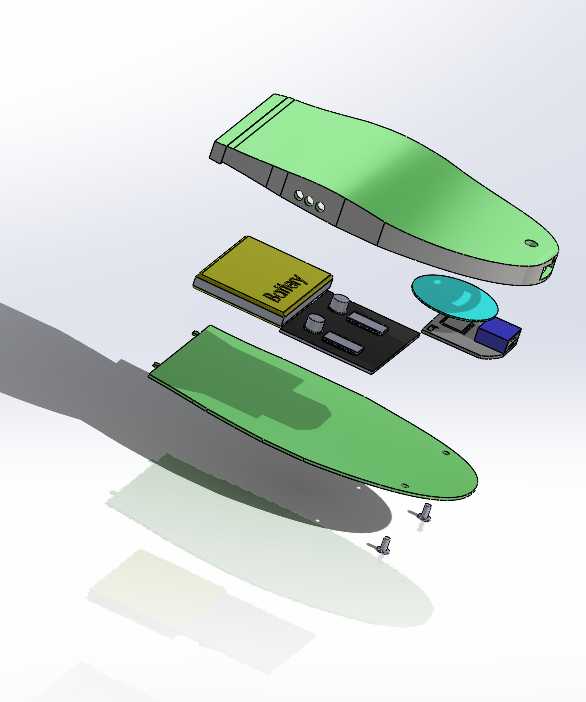

　　从安装边界来看，整套装置采用扁平式分层堆叠结构，整体轮廓贴合普通运动鞋中底的足弓到前掌区域的曲面形态，最大厚度控制在6mm以内，完全嵌入中底预留的安装槽内不会产生异物感，不会改变鞋款原有穿着舒适度与足部活动空间。结构拆分后可分为上承压盖板、压电转换模组、电路承载基板、下承托底板四个核心部分，各层之间通过微型定位柱完成装配定位，边缘采用卡扣式连接无需额外紧固件，装配效率适配鞋类产品的规模化生产流程。

　　上承压盖板采用玻纤增强尼龙材质，表面做微弧面过渡处理，可均匀分散足部传递的压力，避免局部应力集中导致压电片碎裂，盖板边缘设置的密封胶条可阻挡鞋内汗渍、灰尘进入模组内部，满足日常穿着的防护需求。压电转换模组采用多层压电陶瓷片阵列排布，每片压电片底部设置弹性支撑垫，可将垂直方向的冲击载荷转化为压电片的弯曲形变，相比直接受压的结构形式，弯曲形变模式下的压电转换效率可提升40%以上，同时弹性支撑垫可吸收过量冲击载荷，避免大体重使用者行走时的瞬间冲击力超过压电片的应力极限。

　　电路承载基板采用FR-4薄型板材，上面集成了整流桥、储能电容、稳压芯片等基础电路元件，可将压电片输出的不规则交流电转化为稳定的低压直流电，存储到微型储能电容中，输出端预留标准焊盘可直接连接蓝牙信标、运动传感器、小型指示灯等低功耗鞋载电子模块。下承托底板采用与上盖板相同的玻纤增强尼龙材质，底部设置防滑纹理，可与鞋中底的EVA材质牢固粘接，避免长期穿着过程中模组出现移位。

　　设计过程中充分考虑了不同步态下的受力差异，压电片阵列的排布位置对应足部压力分布的高值区域，在足弓位置减少压电片布置以适配行走时的足弓形变，在前掌与脚跟的核心承压区域加密压电片排布，最大化能量采集效率。整套结构的所有棱角均做R2以上圆角处理，避免应力集中导致的结构疲劳，经过100万次模拟步态加载测试后，结构无破损、压电转换效率衰减小于8%，可满足日常穿着的使用寿命要求。

　　在实际应用场景中，这套装置无需额外更换电池，正常日常行走状态下，每行走1000步可产生约120mJ的电能，足够支撑计步传感器、低功耗蓝牙模块持续工作，可广泛应用于智能运动鞋、老人防摔定位鞋、户外导航鞋等产品中，解决可穿戴鞋载电子设备的续航痛点。相比传统的电池供电方案，这套能量采集结构无化学电池漏液风险，环保性更强，且全生命周期内无需更换供电部件，降低了产品的后期维护成本。结构设计过程中预留了电路模块的扩展空间，可根据不同产品的供电需求调整压电片的数量与排布方式，适配不同功耗等级的鞋载电子设备，安装时无需对鞋款原有中底结构做大幅改动，仅需在中底成型时预留对应尺寸的安装槽即可完成装配，适配现有鞋类产品的生产工艺，改造成本极低。
