十字轴式万向传动连接构件结构设计

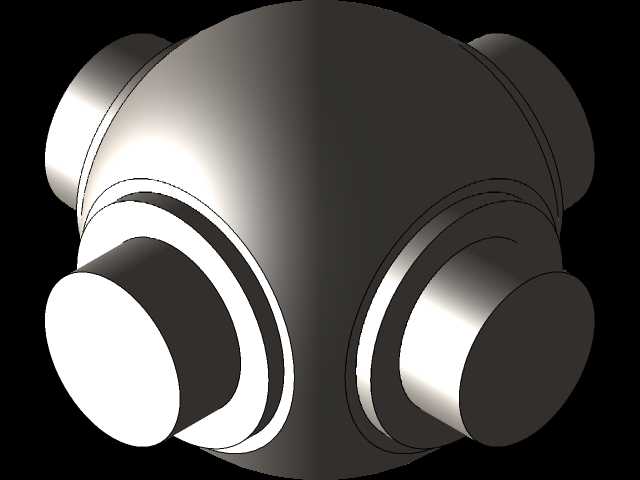

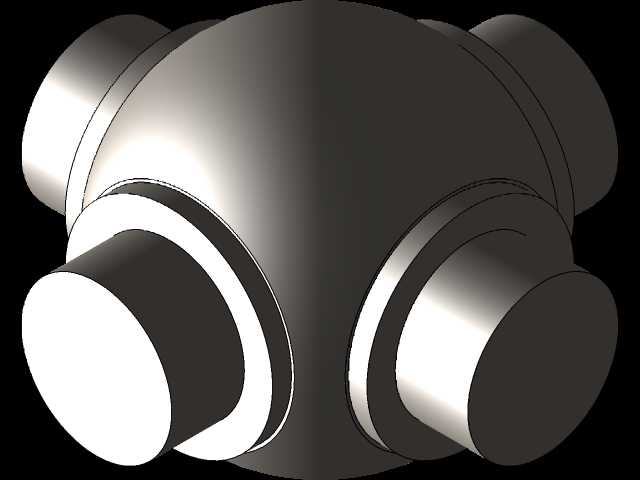

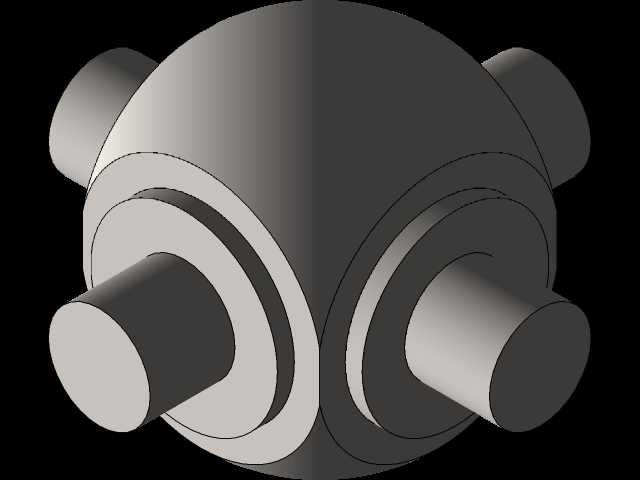

　　在各类需要变角度传递扭矩的机械传动链路中，这类十字轴式万向连接构件是解决轴系间存在角位移、轴线偏移问题的核心部件，常见于机床进给传动系统、工业设备传动轴系、重载输送设备的动力传递段，也会配套在需要调整传动角度的工装夹具动力输出端，用来补偿安装过程中产生的同轴度误差，抵消设备运行时机架形变带来的轴系错位影响，避免刚性连接状态下轴端承受额外弯矩，大幅降低轴承、轴键的异常磨损概率。从结构设计逻辑来看，该构件采用四个对称分布的轴颈作为扭矩传递的受力支点，主体球形壳体为四个轴颈提供统一的安装基准，每个轴颈与壳体的配合段都设计有轴肩定位结构，装配时轴颈端面与壳体内腔的定位面贴合，保证四个轴颈的轴线处于同一平面且两两垂直，

　　避免因轴颈倾斜导致传动过程中出现转速波动、周期性冲击的问题。轴颈外露的配合面为精加工圆柱面，表面粗糙度控制在适合轴承配合的区间，装配时可直接配套滚针轴承组件装入外接叉形接头的安装孔内，滚针轴承的存在可以将轴颈摆动过程中的滑动摩擦转化为滚动摩擦，降低传动损耗的同时提升构件的连续运行寿命。从安装边界来看，该构件的最大外轮廓为中间球形壳体的外径尺寸，四个轴颈的伸出长度一致，选型时需要确认外接叉形接头的开档尺寸与球形壳体的外径匹配，避免摆动过程中壳体与叉形接头发生运动干涉；轴颈的直径尺寸与配套轴承的内孔尺寸一致，装配时不需要额外加工衬套，可直接压装配套轴承后完成对接。设计过程中针对受力集中的轴颈根部做了圆弧过渡处理，

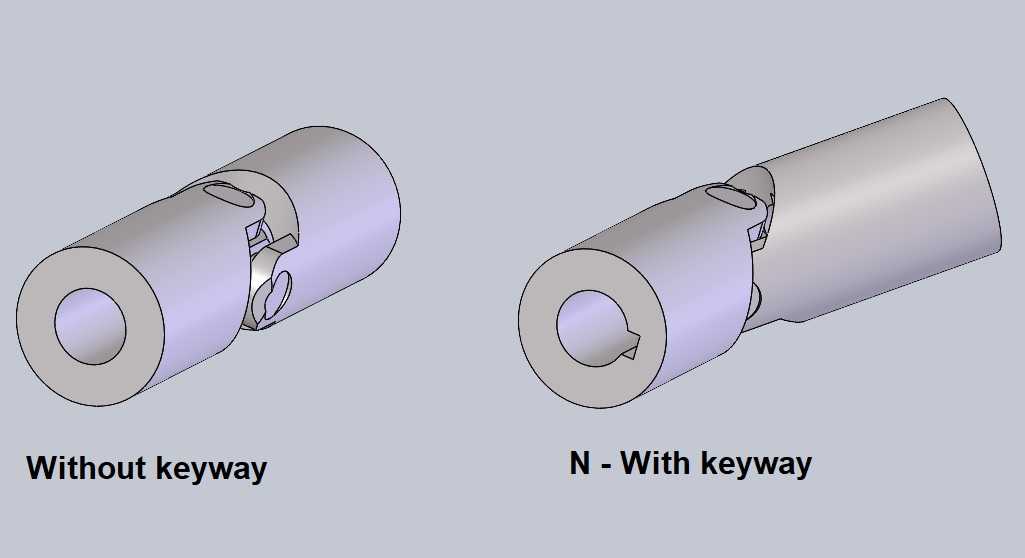

　　避免直角应力集中导致交变载荷下轴颈根部出现疲劳断裂，球形壳体的壁厚经过受力校核，能够满足额定扭矩下的强度要求，不会出现壳体形变导致轴颈卡滞的问题。实际应用场景中，单组该类构件使用时存在瞬时传动比随夹角变化波动的特性，因此在对传动匀速性要求较高的场合，通常会成对使用两组该构件，并保证中间连接轴的两端叉形接头处于同一平面，两端轴系与中间轴的夹角保持一致，以此抵消单组构件带来的转速波动，实现等角速传动。在机床的溜板箱传动链路中，这类构件可以适配床身与溜板箱之间的相对位移带来的轴系角度变化，保证进给动力的稳定传递；在小型输送设备的动力端，该构件可以抵消机架焊接变形带来的电机输出轴与滚筒轴之间的同轴度偏差，降低装配时的对中精度要求，

　　提升设备的装配效率。建模过程中严格遵循对称设计原则，以球形壳体的球心为基准建立坐标系，四个轴颈的特征均采用镜像阵列方式生成，保证各轴颈的位置度公差符合设计要求，配合面的尺寸公差按照过渡配合的要求设定，既保证装配时的定位精度，也不会出现压装困难的问题。壳体的内腔做了等壁厚设计，在保证结构强度的前提下尽可能降低构件的整体重量，减少传动过程中的转动惯量，提升传动响应速度。轴颈的端面预留有轴承定位的台阶结构，装配时轴承内圈抵靠在台阶面上，外圈通过外接叉形接头的孔用挡圈固定，保证传动过程中轴承不会出现轴向窜动。需要注意的是，这类构件的允许工作夹角存在上限，选型时需要确认实际传动链路中的最大摆角不超过构件的设计允许值，否则会导致轴颈与轴承的接触应力超出设计阈值，大幅缩短构件的使用寿命，严重时甚至会出现轴颈断裂的故障。日常维护过程中，需要定期通过轴颈端的注油孔向配合面加注润滑脂，减少滚针与轴颈表面的磨损，保证摆动动作的顺畅性。
