UCT带滑块座外球面轴承组件结构设计

项目分类:轴承座 发布时间:2023-11-23 ID:717798
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计
  • UCT带滑块座外球面轴承组件结构设计

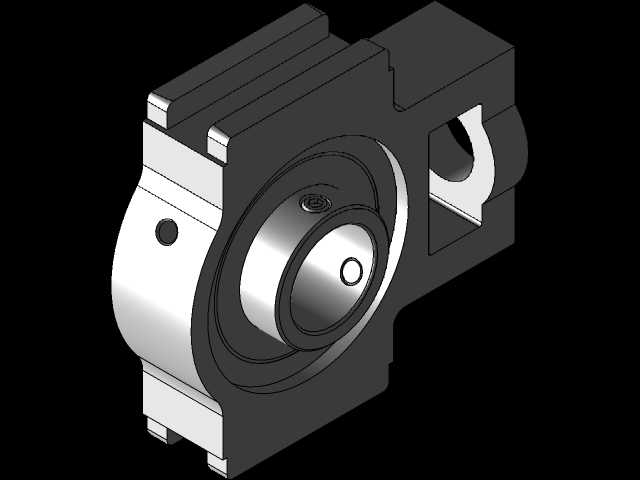

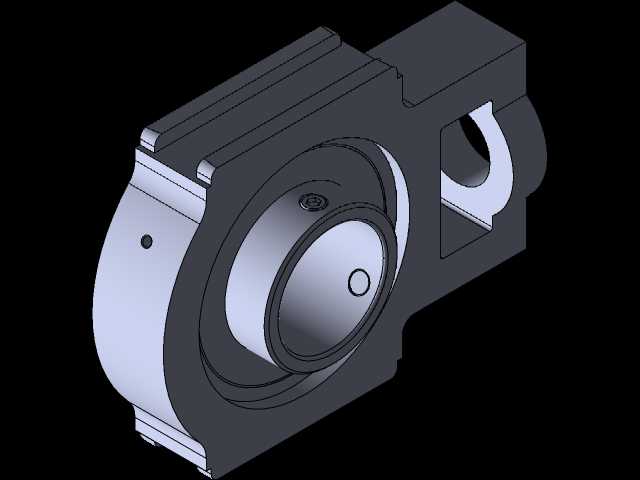

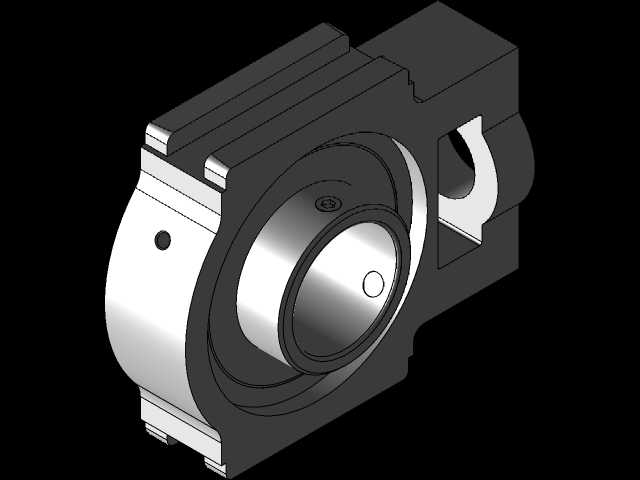

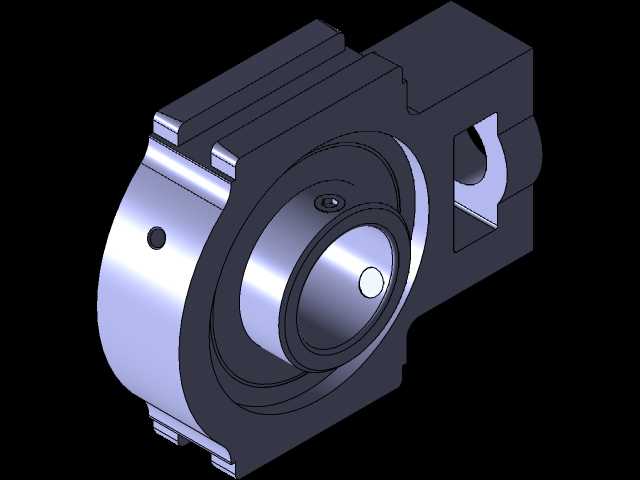

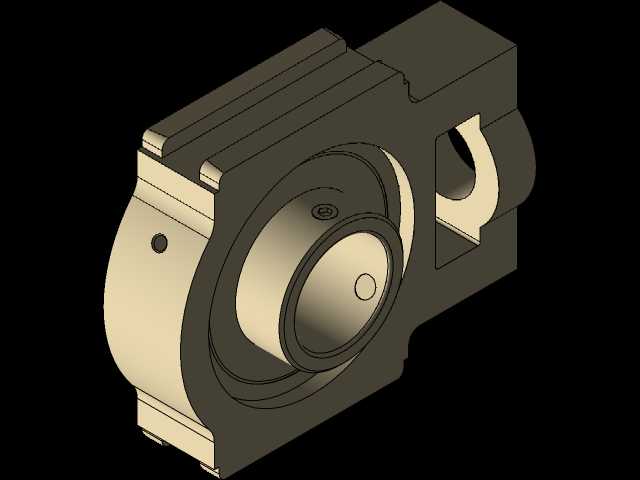

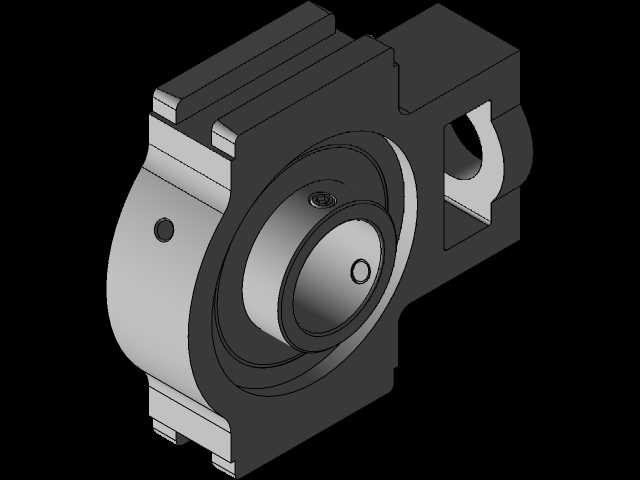

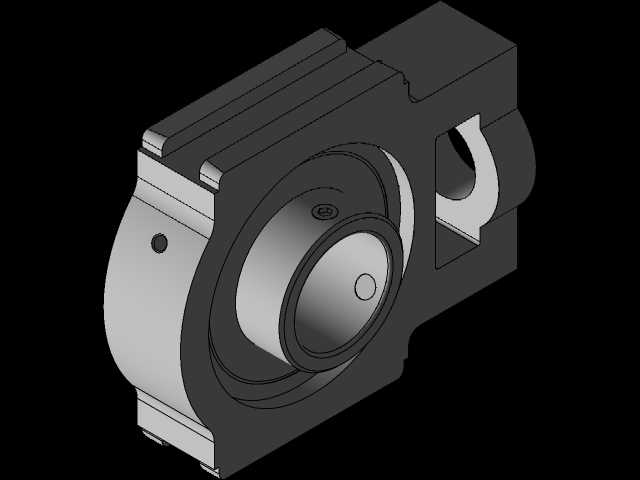

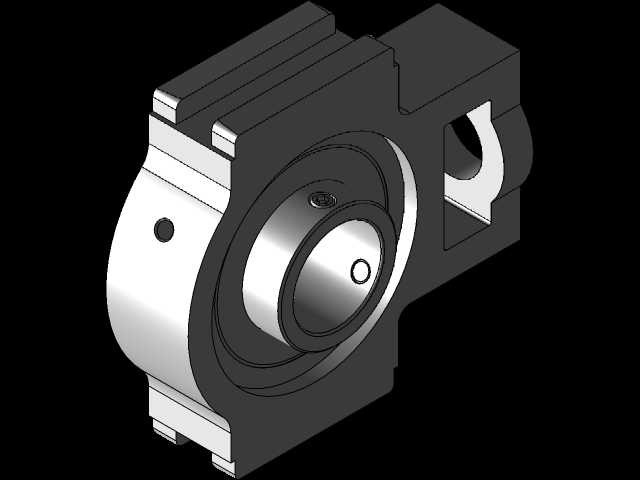

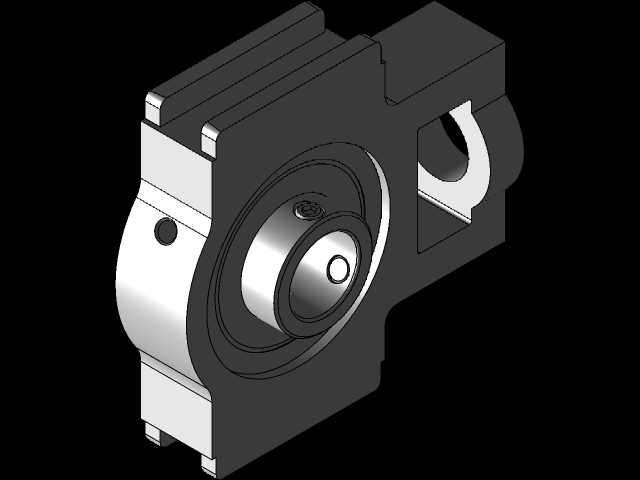

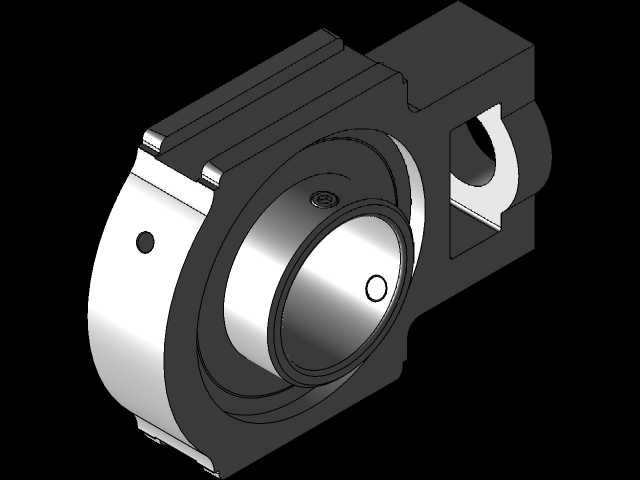

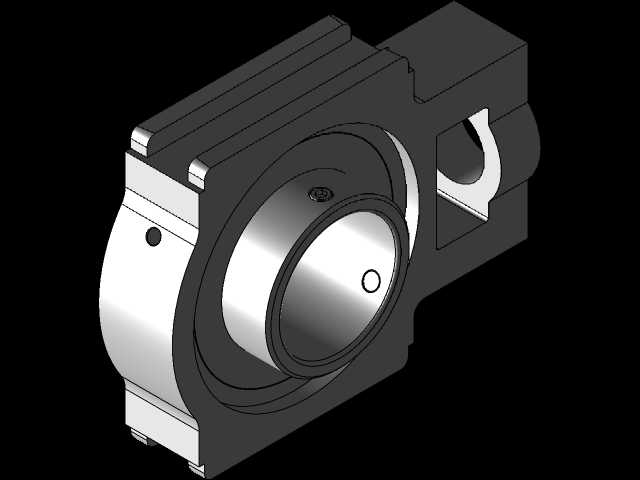

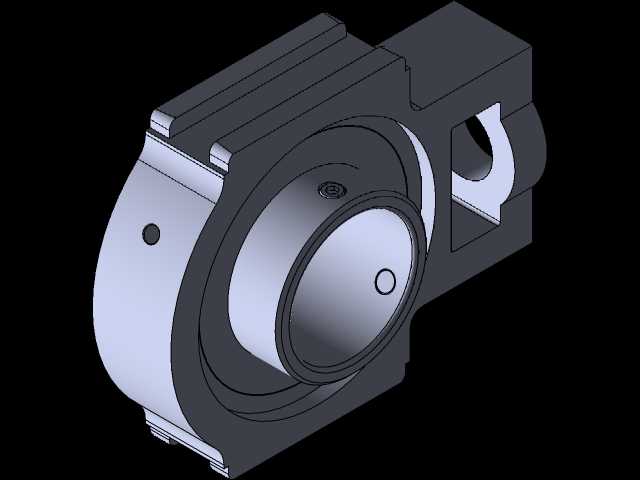

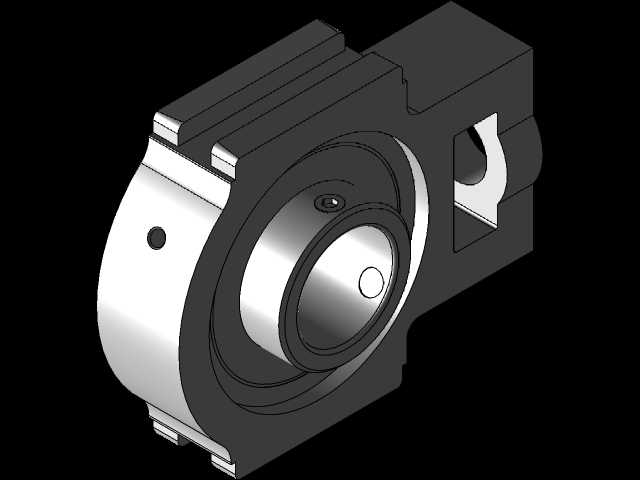

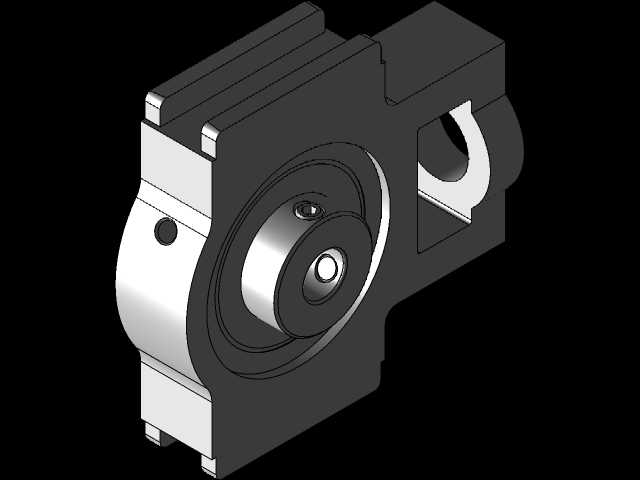

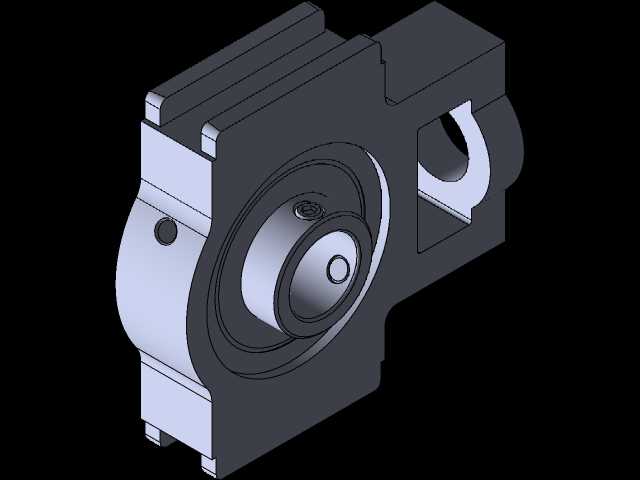

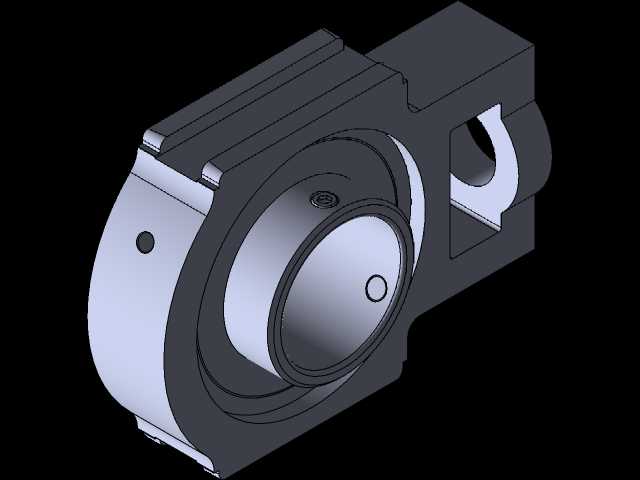

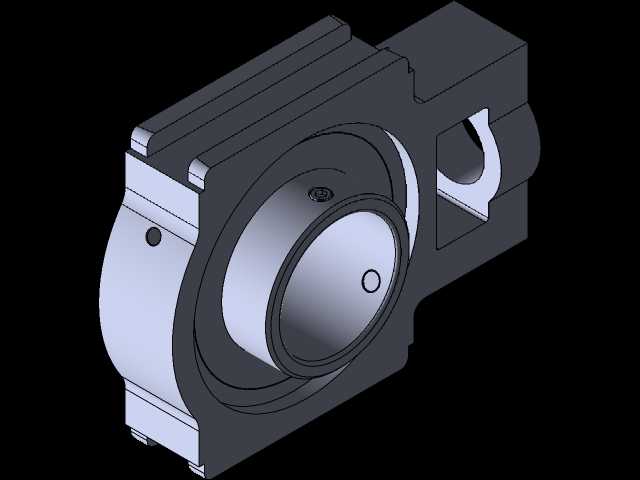

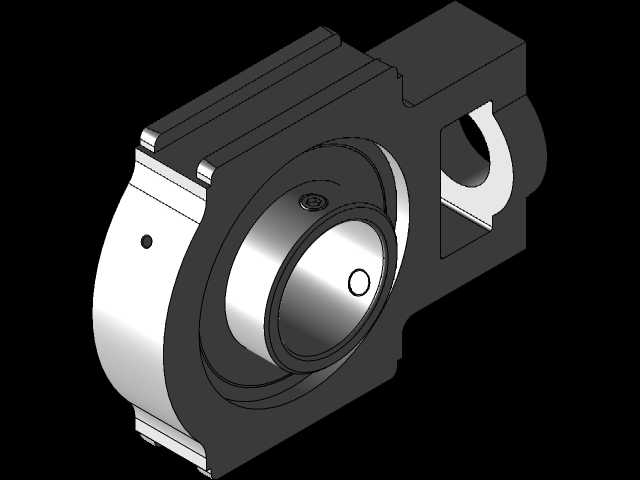

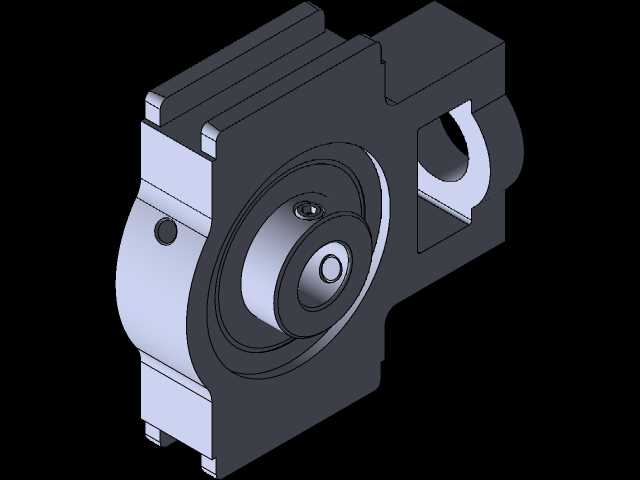

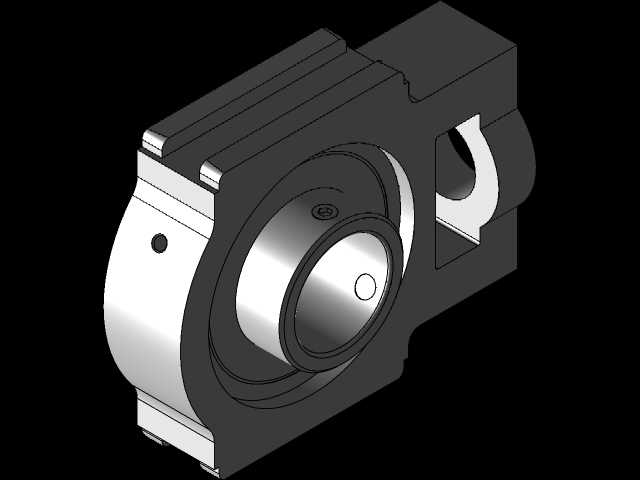

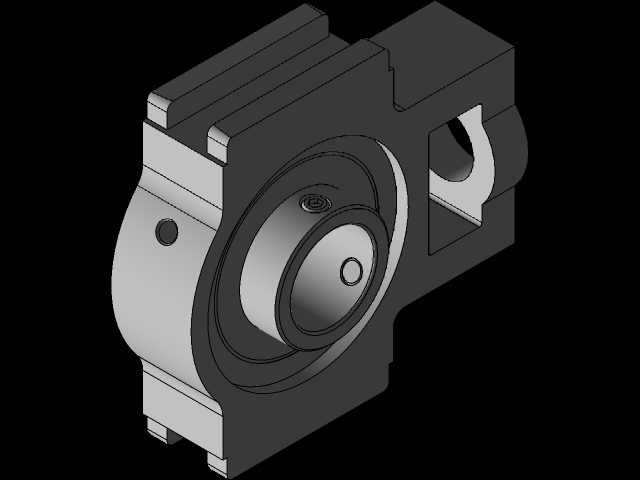

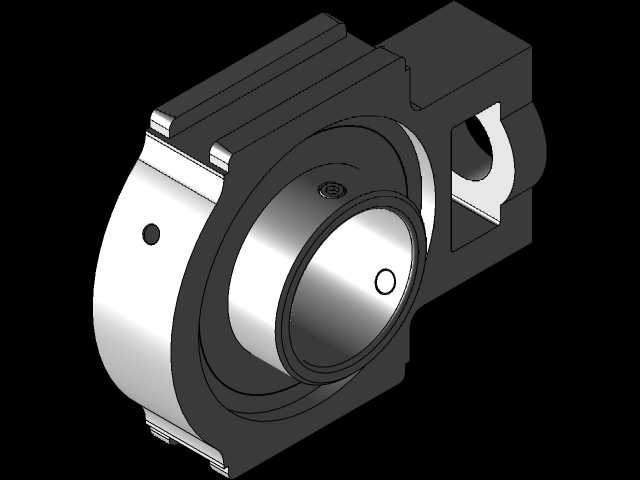

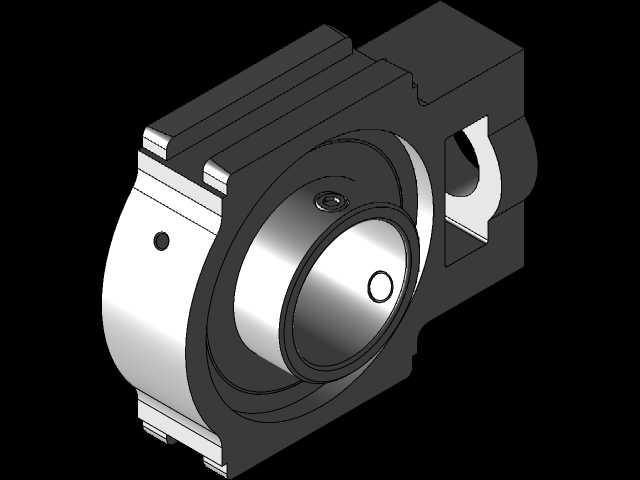

  在带式输送机、食品加工输送线、纺织机械张紧辊组这类需要频繁调整轴系中心距的工况里,UCT结构的带座轴承一直是应用占比极高的支承部件,区别于固定式安装的立式座、菱形座轴承,滑块式的座体设计可以让整个轴承组件沿着安装导轨做线性位移,刚好适配传动带张紧、辊组位置微调、热胀伸长量补偿这类实际生产中的调整需求。从结构本身来看,这个组件的核心是外球面球轴承与滑块式铸铁座的配合,轴承外圈的球面结构与座体内腔的凹球面形成球面配合副,当安装面存在平面度误差、或者工作过程中轴系出现轻微挠曲变形时,配合面可以自动调整角度,补偿安装与变形带来的同轴度偏差,避免轴承承受额外的附加弯矩,大幅降低早期点蚀失效的概率。座体的滑块部分采用两侧平行的导向面设计,

  安装时嵌入设备机架的对应滑槽内,导向面的宽度公差按照h7级精度控制,既保证滑动调整时的顺畅度,又不会因为间隙过大出现支承晃动,座体端部预留的调节螺孔可以连接张紧螺杆,转动螺杆就能精准调整整个轴承组件的位置,调整到位后通过座体两侧的压紧螺栓锁死,固定后不会因为设备运行的振动出现位置偏移。轴承内圈采用宽内圈设计,配合顶丝锁紧结构,安装时只需要将轴穿入内圈孔,拧紧内圈上的两个紧定顶丝就能实现轴与内圈的周向固定,不需要额外加工轴肩、键槽这类复杂结构,大幅降低现场安装的加工成本与装配难度,内圈孔的公差按照H8级控制,适配常规公差等级的光轴安装需求。密封结构上,轴承两侧采用双唇式橡胶密封圈,外侧的密封唇阻挡外部粉尘、切削液、

  加工碎屑进入轴承滚道,内侧的密封唇防止轴承内部的润滑脂泄漏,在多粉尘、有喷淋的加工车间或者输送工况下,这种密封结构可以有效延长轴承的维护周期,减少日常补脂的频次。从安装边界来看,座体的总长度、滑块导向面的中心高度、安装螺栓的孔距都遵循行业通用的互换尺寸标准,同型号的UCT组件可以直接替换不同厂家的同规格产品,不需要重新加工机架的安装滑槽,也不需要调整轴系的整体布局,设备维护时的备件替换效率很高。设计建模过程中,需要重点关注几个配合尺寸的公差匹配:首先是轴承外圈球面与座体内腔球面的配合间隙,间隙过大会导致支承刚度不足,设备运行时出现振动异响,间隙过小则会失去调心能力,甚至出现球面卡滞无法补偿偏差的问题;

  其次是滑块导向面与机架滑槽的配合公差,既要保证调整时滑动顺畅,又要控制侧向间隙,避免轴系在运行过程中出现窜动;另外紧定顶丝的螺纹孔位置需要与内圈的锁紧槽对齐,保证顶丝拧紧后可以牢固顶在轴的表面,不会因为正反转切换或者振动出现松脱。在实际选型应用中,这类滑块座轴承通常成对使用,分别安装在传动辊、从动辊的两端,调整两端的张紧螺杆时需要同步操作,避免辊组出现偏斜导致传动带跑偏,安装时需要保证两侧滑槽的平行度,否则会出现滑块卡滞、调整阻力过大的问题。轴承的载荷承受方面,这类结构主要承受径向载荷,同时可以承受一定程度的轴向载荷,适合中低速、中等载荷的传动工况,不适合重载冲击或者高速旋转的应用场景,选型时需要根据轴系的实际载荷、转速、工作环境温度匹配对应的轴承游隙与润滑脂类型。建模时对座体的铸造圆角、拔模斜度都做了符合铸造工艺的处理,避免出现尖角导致的铸造应力集中,轴承内部的滚道曲率、钢球直径、保持架结构都按照标准外球面轴承的参数建模,装配关系完全还原实际产品的配合状态,既可以用于设备设计时的装配干涉检查,也可以作为备件选型、安装指导的三维参考依据。
