无人机GPS模块屏蔽防护盾结构设计

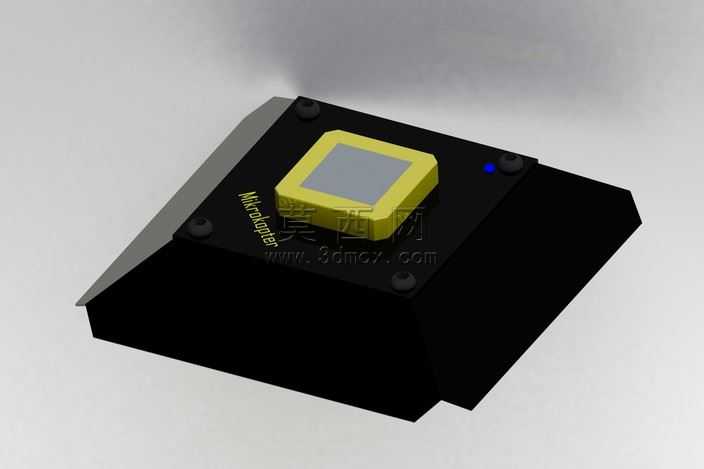

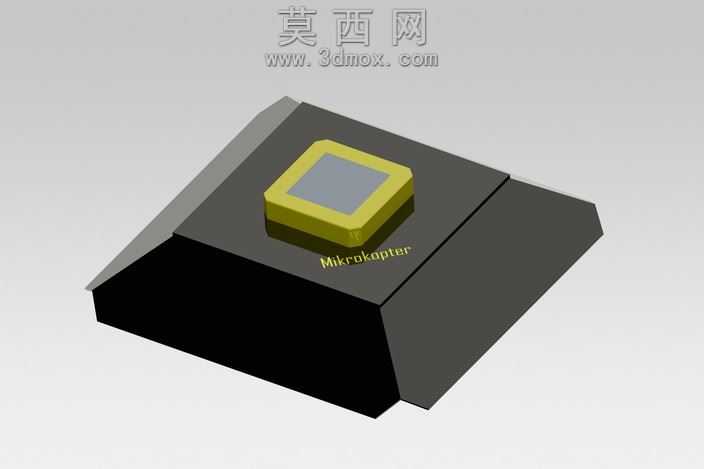

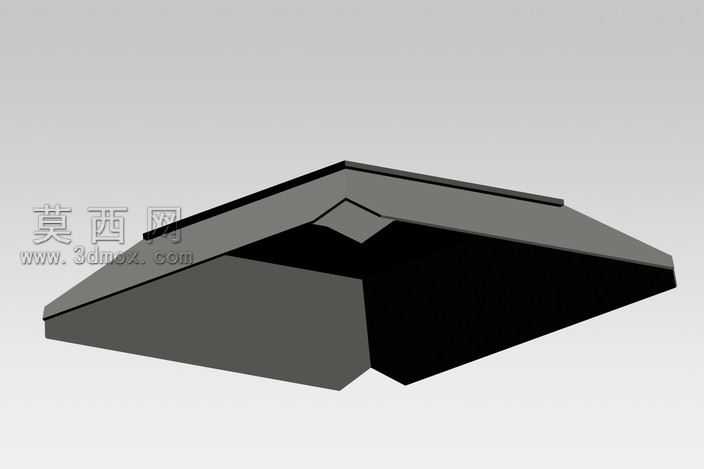

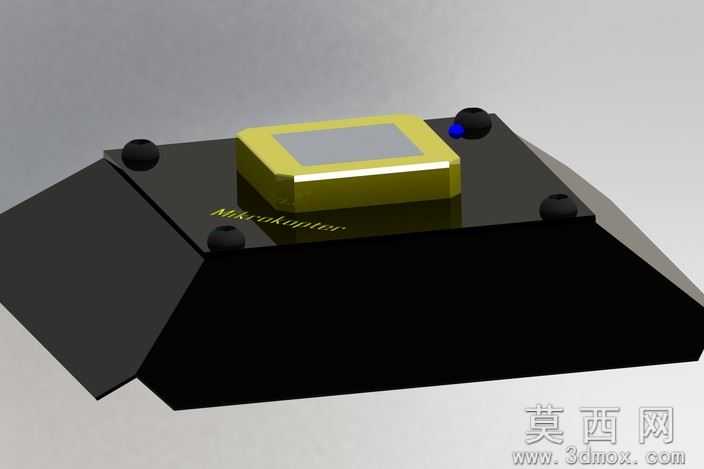

本作品为适配MikroKopter系列无人机的GPS模块屏蔽防护盾三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于GPS模块的实际安装尺寸、飞控主板的固定点位完成基准面绘制，通过拉伸、切除、拔模等基础特征完成主体轮廓构建，针对盾体的楔形坡面结构做了曲面过渡处理，避免棱角处产生应力集中，同时优化了边缘的倒角参数，既保证安装时不会刮擦周边线路，也能降低飞行过程中的风阻影响。材质设计阶段选用镁合金作为预设加工材质，在渲染环节通过调整材质球的金属度、粗糙度参数，还原镁合金哑光深灰的金属质感，同时对盾体内侧的信号屏蔽层做了材质区分，采用哑光黑的吸波材质表现，直观区分内外结构的功能差异。结构设计上重点考量了两个核心需求，一是GPS信号的抗干扰屏蔽性能，盾体的包覆角度经过反复调整，既可以遮挡机身电调、电机产生的电磁杂波，又不会遮挡GPS模块上方的卫星信号接收区域；二是安装适配性，盾体底部预留了与飞控安装座匹配的卡扣位与螺丝孔位，无需额外改装即可直接适配原有装机结构，同时盾体顶部做了内凹的避让结构，避免与GPS模块的外接天线产生干涉。设计思路围绕无人机飞行的实际工况展开，针对户外飞行可能遇到的磕碰、雨水泼溅、电磁干扰等问题，盾体的壁厚做了均匀化处理，在保证整体结构强度的前提下尽可能降低自重，减少对无人机起飞重量的额外负担，坡面的流线型设计也能减少飞行时的紊流产生，避免对飞行姿态控制造成额外干扰。整体模型完成后经过装配干涉检查，所有配合间隙控制在0.1mm以内，既满足3D打印快速成型的公差要求，也适配镁合金压铸的开模工艺需求，可直接用于生产加工或装机测试。
