CA6140机床配套弧形信箱结构设计

　　在普通卧式车床的日常运维场景中，操作工位旁的零散纸质单据、工艺卡片、交接班记录、设备点检表的收纳一直是容易被忽略的细节，这款配套CA6140车床设计的弧形信箱，正是针对机床加工车间的工位收纳需求开发的附属结构。从实际安装场景来看，该箱体可固定在车床床身侧面的闲置安装位，不会占用操作工人的走刀操作空间，也不会与溜板箱、刀架的移动行程产生干涉，安装孔位的间距匹配CA6140床身现有预留的螺纹孔规格，无需额外在床身上打孔攻丝，现场安装仅需配套对应规格的内六角螺栓即可完成固定，大幅降低现场改造的工作量。

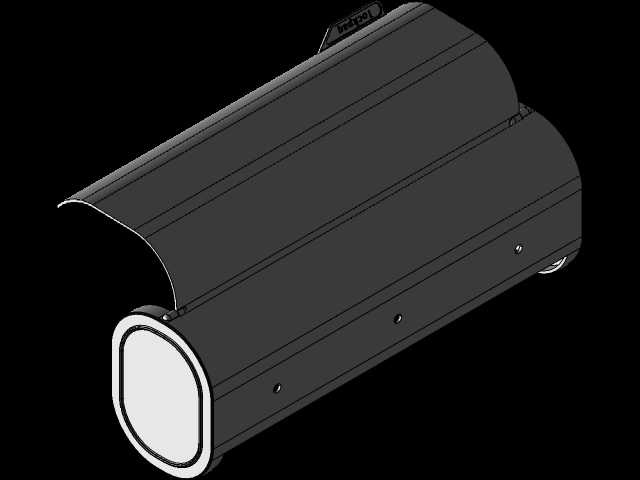

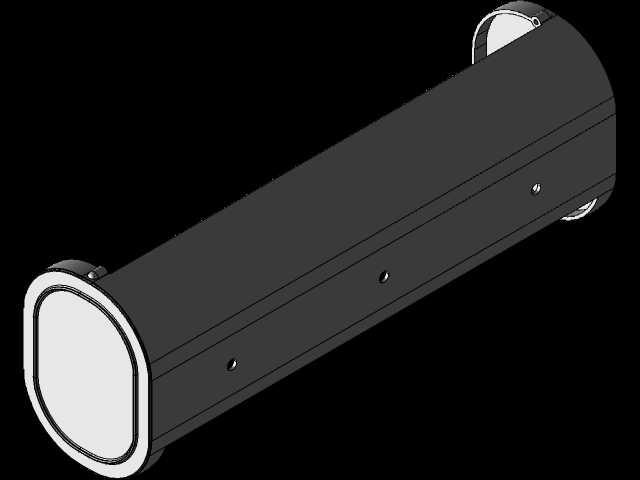

　　从结构设计思路来看，箱体主体采用弧形上盖的结构形式，并非单纯为了外观造型，核心是考虑到车间加工过程中飞溅的切削液、铁屑会顺着弧形曲面自然滑落，不会在箱体顶部堆积，相比传统平顶结构的收纳盒，能有效避免铁屑堆积刮伤操作人员、切削液渗入箱体内部打湿纸质文件的问题。箱体的端盖采用圆角矩形的嵌入式结构，配合侧边的紧固螺钉实现端盖与主体的可靠连接，端盖与箱体结合面预留了密封胶条的安装槽，可填充耐油橡胶密封胶条，阻挡车间内的油污、粉尘进入箱体内部，即使在车床进行乳化液喷淋加工的工况下，也能保证内部存放的纸质文件保持干燥整洁。

　　从功能特性上看，箱体内部做了无突出棱边的顺滑处理，取放文件时不会刮破纸张，也不会在边角位置残留铁屑碎屑，日常清理仅需用车间压缩空气从开口处吹扫即可完成内部清洁，维护难度极低。箱体侧壁设置的三个沉头安装孔，采用沉孔设计可以让螺栓安装后头部完全没入板材内部，不会在箱体外部形成突出的螺栓头，避免勾挂操作人员的工作服、擦机布等物品，消除工位旁的安全隐患。弧形上盖的弯折半径经过反复校核，既保证了壳体的结构刚度，在受到轻微磕碰时不会产生凹陷变形，又控制了箱体的整体厚度，不会过度突出床身侧面，保证操作人员在更换卡盘、装卸工件时不会被箱体磕碰。

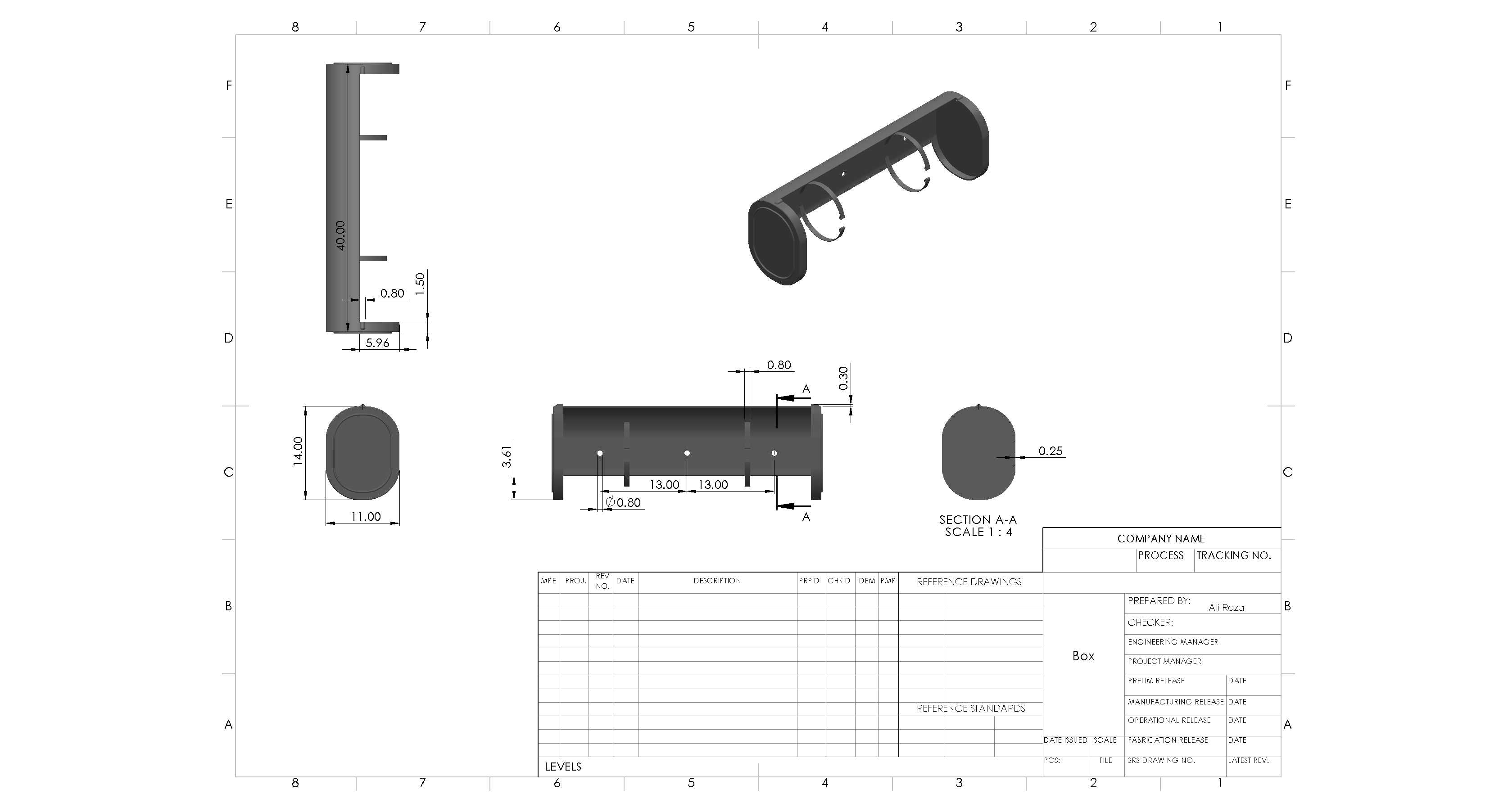

　　从安装边界尺寸来看，箱体整体长度匹配CA6140车床床身侧面的安装平面长度，轴向安装位置避开了车床的油窗、润滑管路、电气走线槽，不会遮挡设备日常点检需要观察的油位标识，也不会与现有管线产生位置冲突。箱体的径向突出尺寸控制在120mm以内，处于车床床身外侧的安全距离范围内，即使操作人员站在工位上俯身操作进给手柄，肢体也不会意外碰撞到箱体。板材选型上采用1.2mm厚的冷轧钢板弯折成型，整体重量控制在合理范围内，不会给床身增加额外的负载，同时板材的强度足以承受车间日常使用中的磕碰、撞击，不会因为偶尔的工具掉落砸碰出现箱体破损的情况。

　　在实际加工验证过程中，该结构的所有弯折边都做了压死边处理，没有裸露的板材锐边，避免加工和安装过程中划伤操作人员。端盖的开合角度经过限位设计，完全打开后不会向下垂落碰到床身表面的漆面，也不会因为端盖自重自行闭合夹伤取放文件的手指。箱体底部预留了直径3mm的泄流小孔，即使有少量切削液顺着缝隙渗入箱体内部，也会从底部的小孔自动排出，不会在箱体内部积液造成板材锈蚀，延长结构的整体使用寿命。针对车床车间多油污、多粉尘的使用环境，箱体表面采用喷塑处理，耐油污、易擦拭，日常清洁仅需用沾有少量煤油的擦机布擦拭即可去除表面附着的油污，不会出现漆面脱落、锈蚀的问题。
