标准拼接式足球曲面结构三维数模

　　做体育用品周边结构设计快十年，经手的球类曲面建模项目不下二十个，这次的足球结构数模，是给国内一家运动装备厂商做产品开模前的结构验证用的，当时前后调整了七版曲面拼接公差，才最终匹配开模要求。很多刚入行的工程师觉得足球建模就是拼几个多边形，实际落地到生产端，要考虑的边界条件远不止外观造型。先从应用场景说，这个结构数模不光能用来做常规成人比赛用球的结构验证，调整曲面片厚度和拼接缝公差后，还能适配儿童训练用球、室内低弹足球、广告展示用巨型足球的结构衍生设计，甚至能给文创类球形摆件、球形包装结构做曲面参考，毕竟正多面体拼接的球面结构，本身在工业设计里的复用性就很强。实际生产里，足球的每一块球面贴片，都要和相邻贴片做精准的曲率匹配，

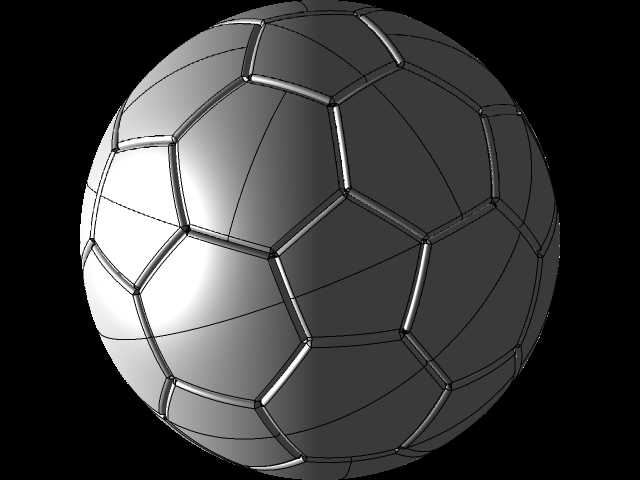

　　不然热压贴合的时候会出现起皱、接缝错位的问题，这个数模在构建的时候，先从球心基准出发，把传统足球的12块正五边形、20块正六边形贴片的边界线全部投影到标准直径球面上，每一条拼接边都做了等曲率偏差校验，相邻贴片的接缝处预留了0.15mm的热压贴合余量，这个数值是我们之前跟制球厂的工艺师傅反复试错摸出来的，余量留大了接缝处会凸起影响脚感，留小了热压的时候粘不牢容易开胶。设计思路上没有走简单的多边形拉伸倒圆角的捷径，而是先搭建球面的参数化骨架，每一块贴片的曲面都做了G2连续处理，保证整个球面的曲率过渡均匀，不会出现局部硬棱——很多新手做出来的足球模型渲染看着没问题，实际导出到开模软件里就会发现曲面有碎面，就是因为拼接处没有做连续性处理，

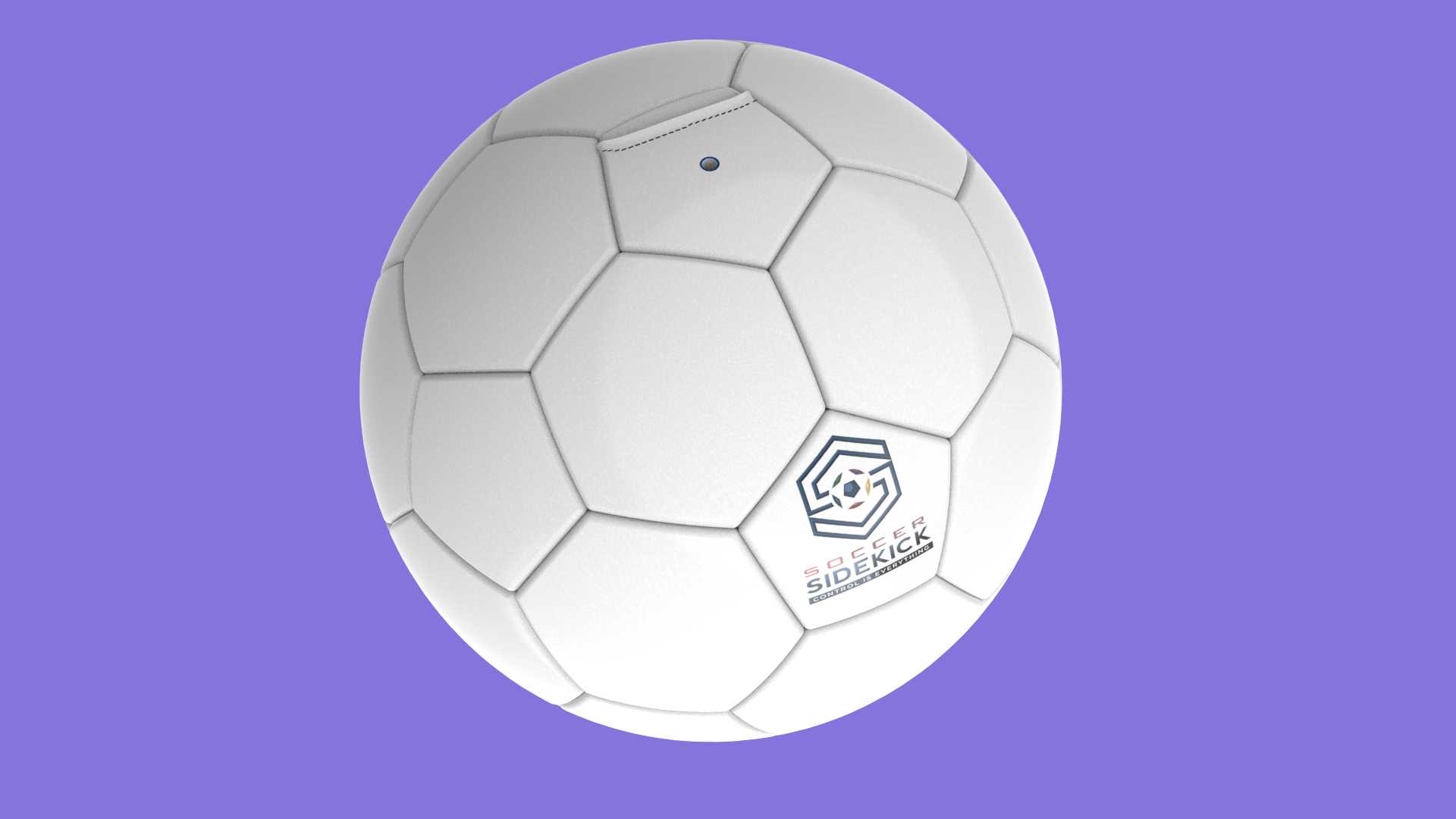

　　导致曲面公差超出了模具加工的精度要求。尺寸边界这块，数模的基准球径严格按照国际足联规定的成人比赛用球直径220mm设定，所有贴片的展开轮廓都做了可展开平面校验，也就是说每一块曲面都能无拉伸变形地平铺到平面上，方便后续下料裁切，不会因为曲面不可展开导致裁切后的贴片贴合时出现拉扯变形。之前有个同行做类似的足球模型，只追求外观渲染效果，没做贴片的可展开校验，结果工厂下料的时候发现贴片拉伸率超过8%，做出来的球圆度差了快3mm，根本过不了质检，最后全部返工重画，耽误了快半个月的交期。这个数模里还预留了气门芯的安装位，位置选在其中一块五边形贴片的几何中心，安装位做了下沉1.2mm的台阶结构，刚好匹配标准橡胶气门嘴的安装尺寸，台阶边缘做了R0.8的圆角过渡，避免应力集中导致使用过程中气门嘴周边的贴片开裂。另外，球面表面的纹理深度也做了参数化设定，常规比赛用球的表面防滑纹理深度控制在0.3mm，既不会因为纹理太浅导致雨天控球打滑，也不会因为纹理太深增加飞行过程中的风阻，这个参数是参考了近三届世界杯比赛用球的纹理测试数据定的，能满足大部分职业赛事的使用要求。做这类曲面结构的时候，最容易忽略的就是拼接缝的错位公差，这个数模里每一条拼接边的端点偏差都控制在0.02mm以内，完全匹配高精度刀模的裁切精度要求，工厂拿到数模之后可以直接提取每块贴片的轮廓线做刀模加工，不需要再二次修边。还有球面的壁厚，数模里设定的标准壁厚是3.5mm，

　　从外层的PU贴片层到中间的织物增强层再到内层的橡胶内胆层，每一层的曲面都做了等距偏移，偏移公差控制在0.05mm以内，保证各个层级之间贴合的时候不会出现间隙，避免成品球出现鼓包的问题。之前做青少年训练用球衍生设计的时候，只需要把球径参数调整到190mm，壁厚调整到3mm，重新生成曲面拼接结构就能直接用，不需要重新搭建骨架，这也是参数化建模的优势，能大幅缩短同类型产品的开发周期。很多人觉得体育用品的结构设计门槛低，实际要兼顾运动性能、生产工艺、耐用性多个维度，每一个尺寸公差的设定，背后都是大量的试错和工艺验证，这个数模里的每一处结构细节，都是实际生产过程中踩过无数坑之后沉淀下来的参数，不是随便拉个球体切几块多边形就能达到生产要求的。
