油气处理用凝析油撬装模块三维设计

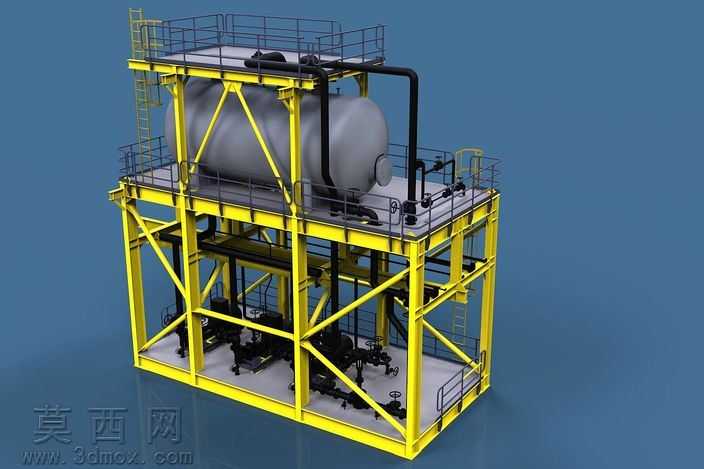

本作品为油气田地面工程所用的凝析油处理撬装模块三维设计，建模阶段采用自顶向下的设计思路，先完成整体撬装边界的框架定位，再逐层拆分结构单元完成细节搭建。主体承重框架采用型钢焊接结构建模，严格按照撬装设备的受力分布设计斜撑加固结构，每一处型钢的连接节点都还原了实际焊接装配的位置关系，保证结构强度符合油气生产场景的承重与抗振要求。中间核心的卧式凝析油储存罐体采用曲面建模完成，精准还原了罐体的椭圆封头、接管开口、人孔结构的尺寸比例，罐体与框架的支撑鞍座做了贴合式的配合设计，避免装配干涉。三层操作平台分别按照巡检操作、设备检修、罐体维护的功能需求设计，平台铺设防滑格栅板，边缘设置符合安全规范的防护栏杆与踢脚板，直梯的踏步间距、扶手高度都参照工业安全标准建模，还原真实现场的操作通行条件。管线路由按照工艺流向完成排布，主工艺管道、旁通管路、排污管路的走向清晰，阀门、法兰、仪表接口的位置都对应实际工艺安装点位，管道的支吊架与框架的连接结构也做了完整还原，避免管线出现悬空无支撑的不合理设计。渲染阶段采用工业级写实材质，框架结构赋予明黄色的工业防腐漆材质，还原油气场站设备的标准涂装；罐体采用银灰色金属漆面，表现钢制压力容器的质感；管道根据介质属性区分材质色彩，工艺管线做黑色防腐涂层表现，格栅板、栏杆做镀锌金属的哑光质感，阀门手轮、设备机泵部分做铸铁与金属光泽的区分处理。场景采用柔和的工业环境光，搭配定向主光突出结构层次，阴影参数调整至柔和不生硬，既清晰展现各层结构的装配关系，也还原了工业设备的厚重质感。设计过程中反复校验各部件的装配间隙，保证平台通行空间、设备检修空间符合现场操作要求，所有外露结构的边角都做了符合安全规范的处理，完整还原了凝析油撬装模块从框架承重、核心设备到工艺管线、安全附件的全部结构，可用于方案展示、施工交底以及场站运维的可视化参考。
