带注油结构的滚珠丝杠副传动组件

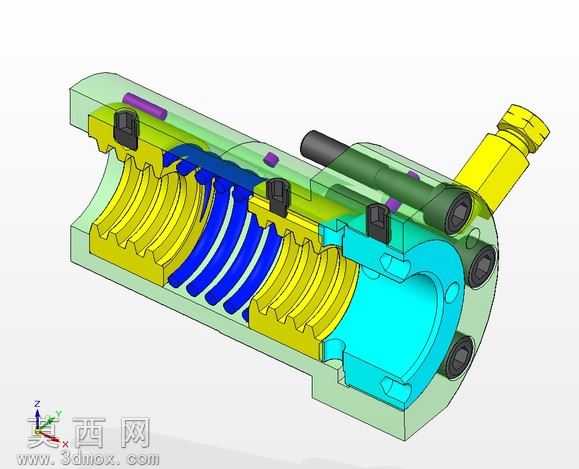

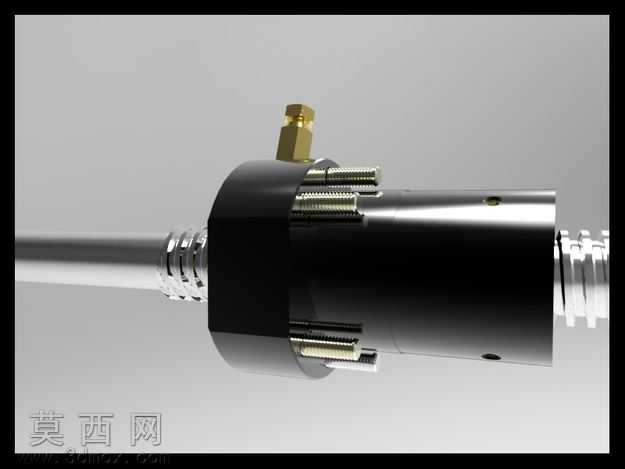

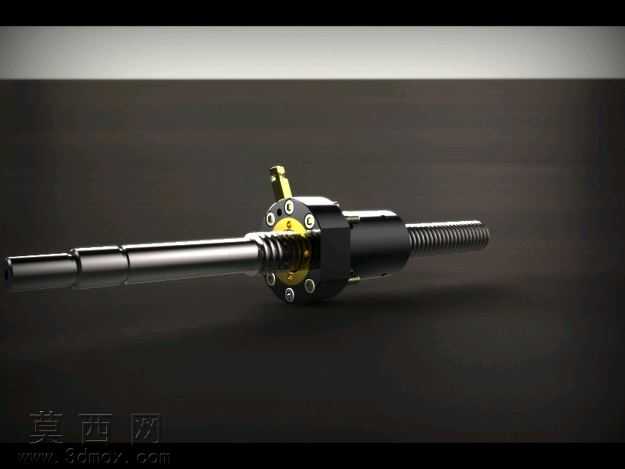

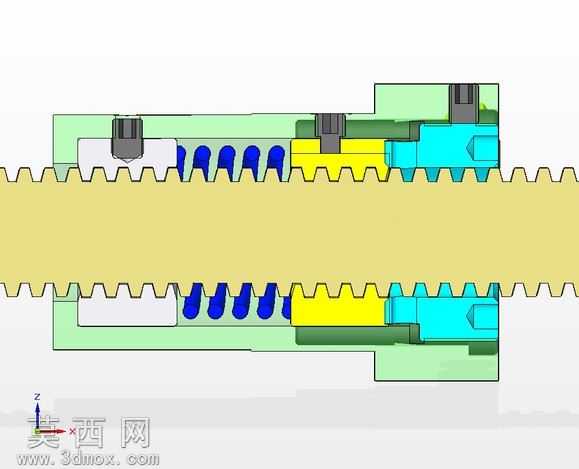

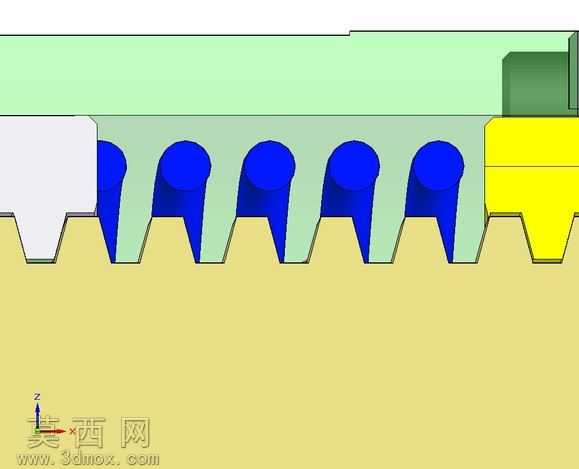

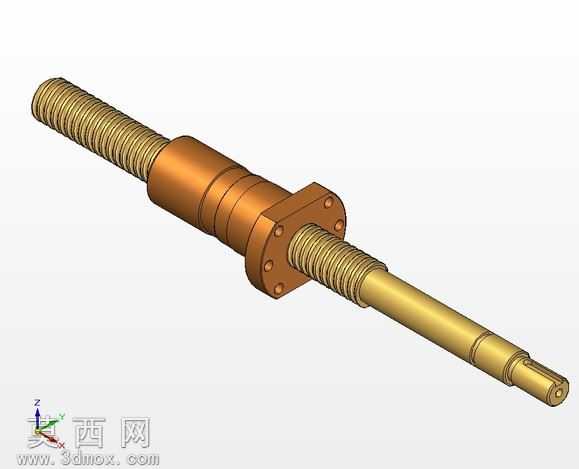

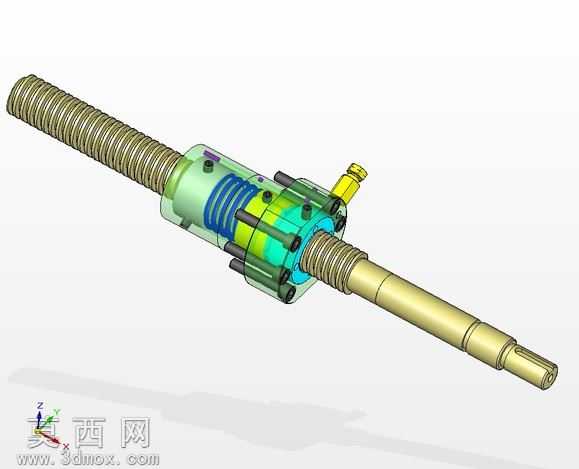

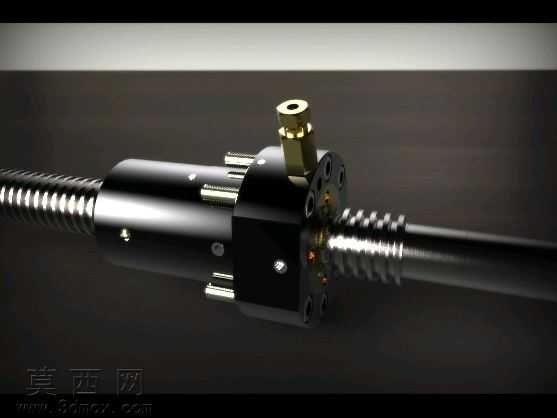

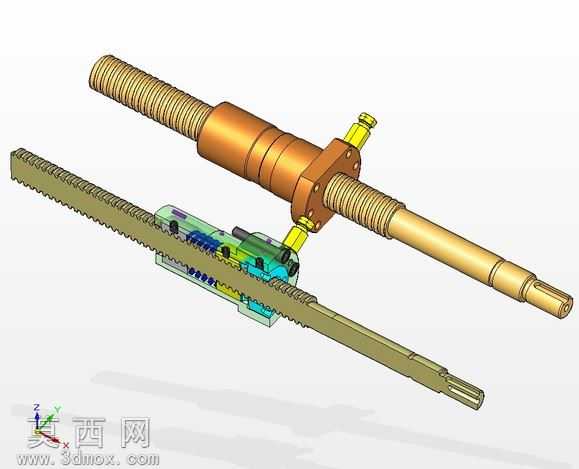

本作品为带侧装注油接口的滚珠丝杠副三维建模作品，建模过程严格遵循机械传动件的实际生产尺寸规范，先以旋转凸台特征构建丝杠杆体的基础轮廓，精准绘制出连续螺旋滚道的截面轮廓，通过螺旋线扫描切除生成滚道齿形，保证滚道的导程、曲率半径与滚珠直径完全匹配，避免出现传动卡滞的干涉问题。螺母部分采用多实体建模方式拆分内外结构，外层为金属壳体，内部设计循环滚珠的回流通道，建模时特意将回流管做半透明化处理，可直观展示滚珠在滚道与回流通道内的循环运动路径，清晰呈现丝杠副将旋转运动转化为直线运动的核心原理。模型在材质分配上做了区分处理，丝杠杆体赋予金属钢材质，添加了细微的车削纹理与金属哑光质感，螺母外层壳体做了阳极氧化的青绿色半透明材质效果，既保留内部结构的可视性，又还原了工业级丝杠螺母的外观特征，注油嘴部分采用黄铜金属材质，与主体结构形成明确的视觉区分。结构设计上，螺母周向均匀布置了安装固定孔与定位销孔，可直接适配对应规格的安装法兰，端部的密封结构做了简化示意，既保证模型的结构完整性，又不会因过多细碎特征影响文件运行流畅度。建模全程做了参数化关联，丝杠导程、螺母直径、滚珠直径等核心参数均可通过全局变量快速修改，可适配不同负载、不同行程的直线传动场景需求，模型装配阶段添加了同轴度、配合间隙的配合约束，保证丝杠与螺母的相对运动无卡顿，可直接用于运动仿真演示，直观展示滚珠丝杠副低摩擦、高精度的传动特性。
