Sunnysky X2216外转子无刷电机结构设计

　　这款外转子无刷电机的结构设计，核心围绕小型低空飞行器、微型多旋翼作业平台的动力输出需求展开，在航模航拍、小型巡检无人机、轻量化穿越机这类对动力重量比要求严苛的场景中，这类规格的无刷电机是核心动力执行部件。区别于传统有刷电机的碳刷换向结构，无刷设计通过电子换向实现动力输出，运转过程中不存在碳刷磨损带来的寿命衰减问题，同时能大幅降低运转摩擦阻力，提升动力转换效率，在持续悬停、高速机动这类工况下能保持更稳定的输出特性。

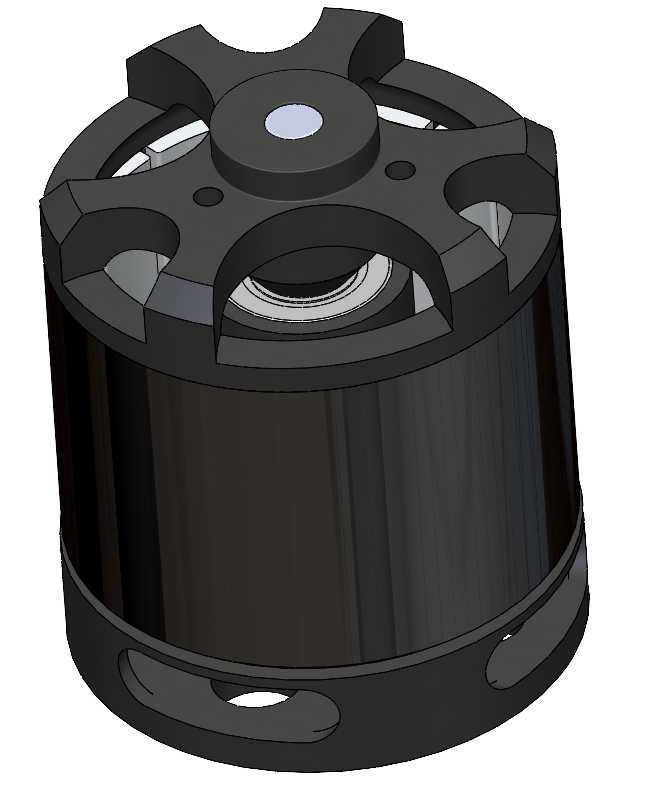

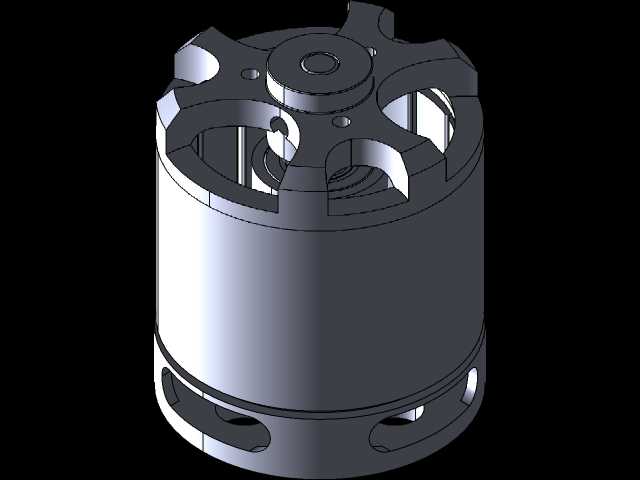

　　从结构设计思路来看，外转子的布局形式是这款电机的核心特点，转子外壳直接作为动力输出端与螺旋桨连接，省去了额外的传动连接结构，能直接将转子转动的扭矩传递到桨叶上，减少传动环节的动力损耗。定子部分固定在电机安装基座上，绕组线圈内嵌在定子铁芯槽内，通过合理的槽极配比设计，平衡低速扭矩输出与高速运转的平顺性，避免槽极配合不当带来的运转卡顿、转矩脉动过大问题。顶部的十字型安装座做了镂空减重设计，四个支臂上预留的安装孔位匹配主流多旋翼机架的电机安装孔距，安装时不需要额外做转接件，直接通过螺丝就能将电机固定在机臂末端，安装边界完全适配市面上常规的22系列电机安装规格，替换同规格旧电机时不需要重新打孔调整机架结构。

　　电机的外壳采用一体化拉伸成型的薄壁结构，侧壁做了均匀的厚度设计，既保证转子旋转时的结构强度，避免高速旋转时外壳受离心力作用出现形变，又尽可能控制整体重量，降低飞行器的无效载荷。转子外壳与顶部端盖、底部轴承位的配合采用过盈压装工艺，配合处的公差控制在微米级，保证高速旋转时的同轴度，减少运转时的径向跳动，降低轴承的额外负载，延长轴承的使用寿命。底部出线位置做了圆滑的倒角处理，避免电机运转震动时线材与外壳硬接触磨破绝缘层，出线方向可以根据机架布线需求调整，适配不同的走线布局。

　　从实际使用的功能特性来看，这款电机的定子绕组采用多股并绕的绕线方式，能有效降低高频电流下的集肤效应，提升绕组的导电效率，减少大油门工况下的发热问题。转子磁钢采用表贴式安装，磁钢表面做了防锈镀层处理，磁钢与转子内壁之间涂有耐高温结构胶，即使在长时间大负载运转导致电机温度升高的情况下，也不会出现磁钢脱落的问题。两端的轴承采用深沟球轴承，轴承游隙经过预压调整，既保证旋转的顺滑度，又能承受螺旋桨旋转时产生的轴向拉力与径向震动，在飞行器做急停、急转弯这类大机动动作时，轴承不会出现松旷异响。

　　在安装尺寸的边界设计上，电机的整体外径、定子高度都匹配2216规格的通用尺寸，输出轴的轴径适配主流的螺旋桨快装座与桨夹规格，不需要额外加工轴径就能直接安装对应规格的螺旋桨。电机的安装座平面度控制在0.02mm以内，安装时能与机臂安装面完全贴合，避免安装面不平导致电机运转时出现震动，影响飞行器的飞行稳定性。转子外壳上的镂空槽一方面是为了减重，另一方面能在电机运转时带动空气流动，让气流穿过定子与转子之间的间隙，带走绕组产生的热量，提升电机的持续工作能力，避免长时间满油门运转时出现过热退磁的问题。

　　这类无刷电机在选型匹配时，需要结合螺旋桨的尺寸、整机起飞重量来搭配对应的电调规格，这款电机的结构设计预留了足够的扭矩余量，在搭配对应规格的桨叶时，能在悬停工况下保持较低的工作电流，提升续航时间，在大油门爬升时也能输出足够的拉力，满足机动动作的动力需求。整体结构没有冗余的设计部件，所有结构特征都服务于减重、散热、提升结构强度、优化安装便利性这几个核心需求，完全符合小型飞行器动力部件的设计逻辑，在做小型无人机动力系统选型、同规格电机结构参考设计时，这款模型的结构细节能提供很直观的工程参考。
