尼奇博3V直流无刷电机结构建模

　　做小型消费类电子、便携教具、微型传动装置结构设计的时候，经常会碰到选小功率驱动件的场景，这类3V规格的直流无刷电机，是很多低电压供电场景里的核心动力源，不像有刷电机那样存在碳刷磨损的问题，连续运转的寿命更长，运行时的电磁干扰也更小，很适合用在对运行稳定性有要求的小型设备里。

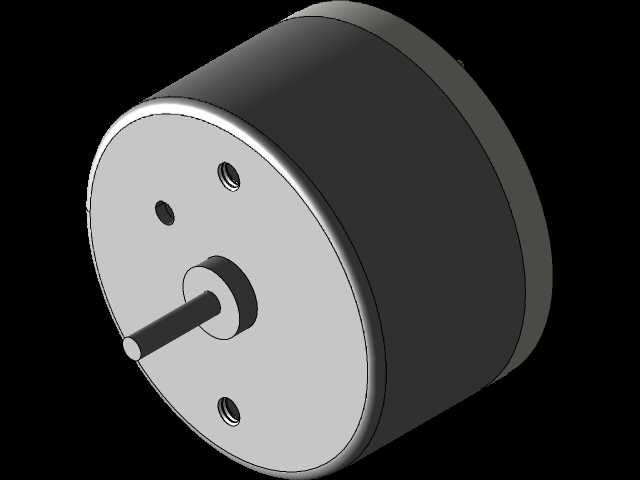

　　这次建模的核心参考是厂商公开的数据表参数，没有做过度的细节冗余，重点还原了实际选型和安装时需要用到的所有关键边界。先看主体外形，整个电机是圆柱式结构，外壳采用薄壁圆筒设计，端盖和机壳的配合止口做了明确的建模还原，实际装配时端盖压入机壳的过盈配合段长度也做了对应体现，能方便结构工程师在做整机布局时，准确预留电机的容纳空间，不会出现干涉问题。输出轴是单出轴设计，轴径、轴伸长度都严格对应 datasheet 里的安装尺寸，轴端的平面、轴上的卡簧槽位置都做了还原，不管是直连小模数齿轮、带轮，还是通过联轴器连接负载，都能直接在装配环境里做配合校验，不用再反复核对二维图纸的尺寸。

　　端面上的安装孔位是这类电机安装的核心定位基准，建模时完全还原了两个螺纹安装孔的孔距、孔径、孔深，还有端面上的定位小孔位置，实际做安装支架设计的时候，可以直接提取这些孔位的坐标来打安装孔，不用再手动换算尺寸，能减少设计阶段的出错概率。电机尾部的出线位置也做了简化示意，方便布线时预留出线的弯折空间，避免装配时线材被机壳或者支架压损。

　　从功能特性上来说，这类3V直流无刷电机的启动扭矩不大，但是运转平顺性好，空载转速适合小型传动机构的需求，常见的应用场景包括小型桌面风扇、便携电动玩具、教学用小型传动演示台、低功耗智能门锁的辅助驱动、小型水族箱的水泵驱动，还有一些手持迷你美容仪的动力输出端，这些场景的供电电压普遍在3V左右，用这款电机不需要额外做升压电路，能简化整机的电路设计，降低整体的BOM成本。

　　建模的时候特意没有把电机内部的绕组、驱动板这些不需要外部装配干涉校验的结构做出来，一方面是避免模型文件过于冗余，拖慢大型装配体的运行速度，另一方面对于外部结构设计来说，只需要准确的外形和安装边界就足够完成整机的结构设计，内部结构的还原对于选型和装配校验来说没有实际意义。整个模型的所有外轮廓尺寸都和厂商提供的安装尺寸表一一对应，没有做随意的尺寸缩放或者外形修改，导入到不同的三维设计软件里，都可以直接作为标准件来调用，测量出来的尺寸和实物的误差控制在机械设计允许的公差范围内，不会出现装配时尺寸对不上的问题。

　　在做安装边界设计的时候，还要注意电机的外径公差，这类小型冲压机壳的电机，外径公差一般在零点几毫米的范围内，设计安装腔的时候要预留合适的配合间隙，不要把腔体尺寸做的和电机外径完全一致，避免因为零件公差导致电机装不进去。另外输出轴的径向跳动也做了对应的公差考虑，建模时轴的同轴度按照常规小型电机的精度等级来设置，在做和负载的配合设计时，要预留合适的径向间隙，避免因为轴的跳动导致负载运转卡滞。还有电机的轴向尺寸，也就是从安装端面到轴端的总长度，是做整机轴向布局时的关键尺寸，建模时这个尺寸严格按照数据表的标称值来做，结构工程师在排布内部零件的时候，可以直接以电机的安装端面为基准，来排布前面的传动件、后面的电路板和电池位置，不用再额外留过多的余量，能有效缩小整机的体积。

　　很多刚接触小型结构设计的工程师，在选这类微型电机的时候，经常会忽略安装孔的有效螺纹深度，建模时特意把螺纹孔的深度做了准确还原，设计安装螺丝的时候，就可以根据这个深度来选合适长度的螺丝，避免螺丝拧到底顶到电机内部的绕组，造成电机短路或者运转卡滞。另外端面上的那个非螺纹定位小孔，是很多厂商在生产时的工艺定位孔，设计安装支架的时候可以选择做对应的定位销，来提高电机的安装定位精度，也可以直接忽略，不影响常规的螺丝固定安装，建模时保留这个孔位，也是为了给有高精度定位需求的设计提供准确的参考。
