SunnyskyX2212外转子无刷电机三维结构

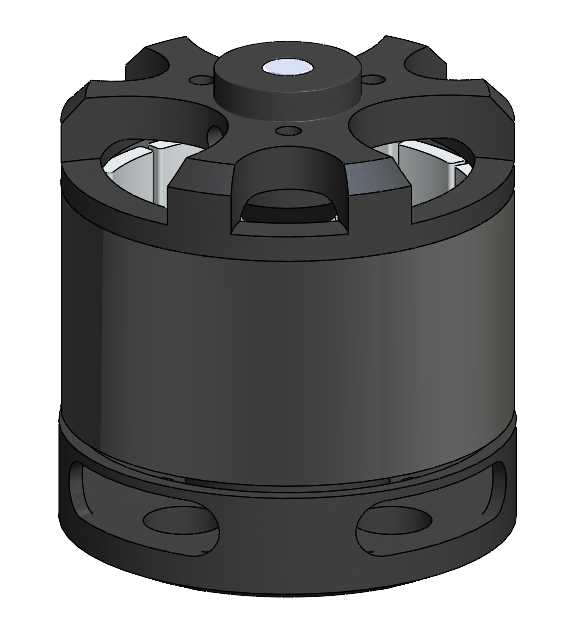

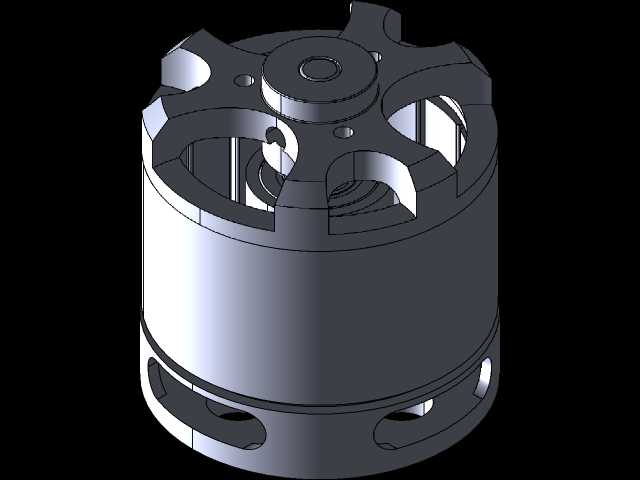

　　这款外转子无刷电机的三维结构，围绕小型旋翼类飞行器、微型桌面级动力装置的实际使用需求完成结构设计，整体采用外转子构型，将永磁体集成在旋转外壳内侧，定子绕组固定在中心基座位置，相比同尺寸内转子电机，能够在低转速区间输出更大扭矩，匹配小型螺旋桨负载时无需额外搭配大减速比齿轮组，直接驱动即可满足推力输出要求，有效降低动力系统的整体重量与传动损耗。

　　从实际应用场景来看，这类结构的无刷电机常作为多旋翼航拍飞行器、固定翼航模、小型无人巡检设备的核心动力单元，也可适配微型传送带、小型桌面云台转动机构等低负载高精度转动场景，其结构设计充分考虑了不同安装场景的适配性：顶部端盖预留的四个对称弧形镂空结构，既能够降低转子外壳的整体重量，减少转动惯量带来的响应滞后，也能在电机高速运转时形成导流通道，让外部空气顺着镂空缝隙进入定子与转子的间隙，带走绕组通电产生的热量，避免长时间高负载运行时出现绕组过热退磁的问题。

　　在安装边界的设计上，电机底部基座设置了四个对称分布的椭圆形安装孔，孔位间距适配市面上主流的16mm、19mm间距电机安装座，安装孔采用长圆孔设计，允许安装时存在±0.3mm的位置公差，降低机架加工时的孔位精度要求，装配时无需强行对位即可顺利完成螺丝固定；中心轴采用台阶式定位结构，转子外壳与中心轴的配合段采用过盈配合设计，配合公差控制在0.01-0.02mm区间，既保证高速转动时转子不会出现径向窜动，也能避免配合过紧导致的装配难度提升。转子外壳的侧壁设置了两道对称的内凹弧形槽，一方面可以作为动平衡调校时的配重调整位置，生产过程中可通过在凹槽内粘贴平衡胶泥修正转子的动平衡量，将高速转动时的振动值控制在允许范围内，另一方面凹槽结构也能提升外壳的径向结构强度，避免摔落撞击时外壳出现变形卡滞定子的问题。

　　定子部分的结构设计充分考虑了绕组的排布空间，定子铁芯的齿槽宽度经过优化，既能够容纳足够线径的漆包线绕组，保证电机的电流承载能力，也能控制齿槽转矩的大小，让电机启动时不存在卡顿死点，低速转动时输出扭矩更平顺，不会出现明显的顿挫感。顶部输出轴端的中心设置了定位凸台，凸台直径适配常用的螺旋桨安装孔位，凸台高度与螺旋桨桨座的凹槽深度匹配，安装螺旋桨时能够直接完成径向定位，无需额外调整同轴度，搭配桨夹固定后即可保证螺旋桨与电机轴的同轴度，降低高速转动时的偏心振动。

　　从结构细节来看，转子外壳的上下端盖与侧壁采用一体化构型设计，减少了拼接结构带来的装配误差，也提升了整体结构的抗冲击能力；底部基座的出线位置预留了足够的走线空间，三相绕组的引出线可从基座侧面的缺口引出，不会被转子端盖摩擦破损，缺口边缘做了圆角过渡处理，避免装配时尖锐边角刮破漆包线的绝缘层。整个电机的外形尺寸控制紧凑，径向最大尺寸与同级别动力需求的有刷电机相比缩小了约15%，轴向长度也做了优化，能够适配对安装空间有严格限制的小型设备内部，在保证动力输出能力的前提下尽可能压缩占用空间，适配更多轻量化设备的动力选型需求。在结构建模过程中，所有配合面的公差都按照小型动力部件的通用装配要求设置，转动部件与固定部件之间预留了合理的间隙，避免温度变化导致的热胀冷缩造成转动卡滞，同时间隙值控制在合理范围，不会因为间隙过大导致转子出现径向晃动，影响运行稳定性。
