PG35L-D48行星减速步进电机结构设计

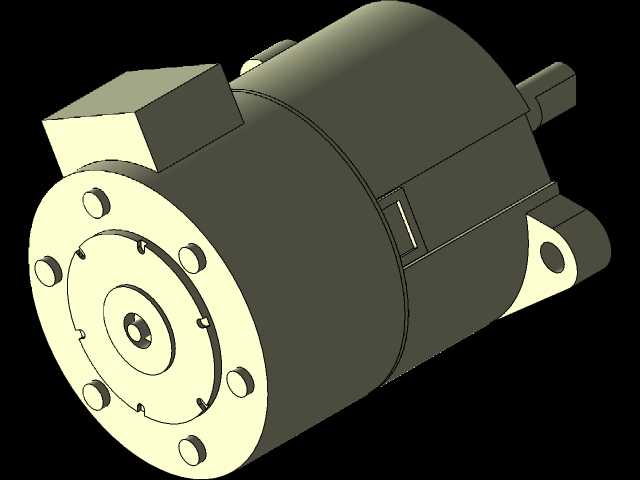

　　既能把输出转速降到适配负载的区间，还能按照减速比放大输出扭矩，同时行星结构本身的背隙小，能保证步进系统的定位精度不会因为减速环节打折扣。看外形结构的设计，前端的法兰安装面做了圆周均布的安装孔位，这类安装孔的位置是按照通用的小型减速电机安装规范做的适配，能直接兼容市面上多数35系列步进电机的安装支架，不需要额外做转接板，输出轴是单出轴的圆柱轴结构，轴端没有做键槽，适合用抱紧式联轴器或者同步带轮做连接，能避免键连接带来的背隙问题，适配高精度定位的使用场景。电机本体的侧面做了接线座的凸起结构，出线方向垂直于电机轴线，安装时可以根据设备内部的走线空间调整接线方向，不会和周边的结构件产生干涉，尾部的两个安装耳是辅助固定结构，这款带行星减速结构的步进执行元件，在小型自动化设备的传动链路里属于非常常见的动力输出部件，日常做设备选型时经常会碰到这类适配小扭矩、低转速、高精度定位需求的场景，比如小型送料机构的辊轴驱动、点胶设备的位移轴动力、3C产品组装工位的微调转台、小型包装线的标签送进机构，甚至是部分教学演示用的小型实训台传动单元，都能看到同规格产品的应用。从结构设计的逻辑来看，这款产品把步进电机本体和一级行星减速箱做了一体化集成，省去了用户额外搭配联轴器、独立减速箱的安装麻烦，也能避免分体安装时出现的同轴度偏差问题，毕竟步进电机本身的输出转速偏高、输出扭矩偏小，直接带负载的话很容易出现丢步、扭矩不足的问题，搭配行星减速结构之后，

　　当设备运行存在小幅振动时，可以通过这两个耳位加装固定螺丝，避免电机长时间运行后出现法兰松动的问题。做三维建模的时候，这类部件的建模重点要把安装边界尺寸做准确，首先是前端法兰的外径、安装孔的分度圆直径、孔位的相对位置，这些尺寸直接决定了电机能不能顺利装到设备的安装位上，其次是输出轴的直径、伸出长度，这部分关系到和负载端连接件的适配，要是尺寸做偏了，联轴器或者带轮就装不上去，还有电机本体的外径、总长度，包括接线座的凸起尺寸、尾部安装耳的位置和孔径，这些都要和实际选型样本的尺寸对齐，不然做设备布局的时候，很容易出现电机和周边的钣金、线轨、其他传动件撞件的问题。从功能特性上来说，这款产品的阶跃角参数对应的是减速后的输出步距角，

　　相比普通步进电机的固有步距角，细分之后的定位分辨率更高，运行时的低频振动也更小，因为行星减速结构本身就能吸收一部分电机转子的振动，带低速负载的时候运行更平稳，不会出现普通步进电机低速爬行的问题。在实际做设备结构设计的时候，选用这类集成减速的步进电机，还要注意安装面的平面度要求，法兰贴合面的平面度要控制在合理范围内，不然锁紧安装螺丝之后会导致减速箱的壳体受力变形，内部的行星齿轮啮合出现卡滞，轻则增大运行噪音、降低传动效率，重则会导致齿轮磨损加快，缩短使用寿命。另外输出轴的径向负载也要控制在产品允许的范围内，这类小型减速电机的输出轴轴承承载能力有限，不能直接用来承受大的径向力，比如直接装链轮驱动重载输送链的话，很容易导致轴承损坏，

　　要是有径向负载的场景，需要额外加装支撑轴承座来分担受力。建模的时候还要注意把各个部件的装配关系表达清楚，比如前端法兰和减速箱壳体的配合、行星齿轮组的相对位置、电机定子和转子的装配间隙、输出轴的轴承安装位，这些细节虽然在做设备整体装配的时候不需要出工程图，但准确的装配关系能在做运动仿真的时候更贴近实际运行状态，提前排查运动干涉的问题。比如在做转台设计的时候，把电机模型导入装配体之后，可以直接模拟转台转动时电机和转台底板、周边传感器的位置关系，不用等实物买回来才发现空间不够。这类集成式的减速步进电机相比分体式的电机加减速箱组合，整体长度更短，对于设备内部安装空间紧张的场景非常友好，比如小型桌面式自动化设备，内部的布局空间非常紧凑，每一寸空间都要精打细算，一体化的结构能节省至少二三十毫米的轴向长度，给其他部件留出更多的布置空间。还有接线部分的建模，虽然实际布线的时候线束是柔性的，但把接线座的位置和尺寸做准确，能提前规划走线的路径，避免线束和运动部件刮蹭，也能预留出接插件的插拔空间，方便后期设备的组装和维护。
