电力变压器接线端子铜制连接构件

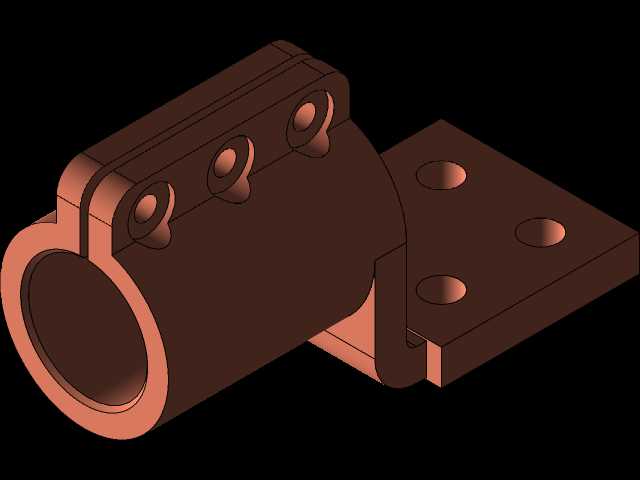

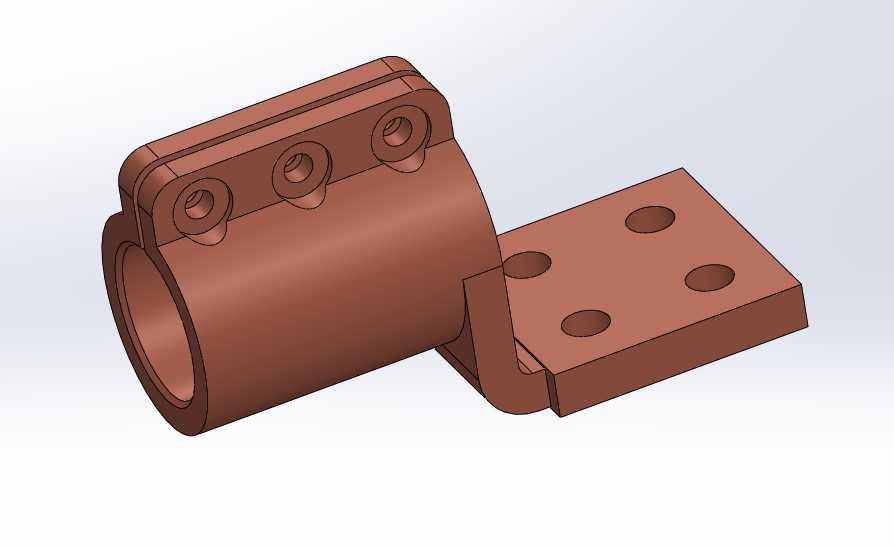

　　在输配电系统的电力变压器装配环节，这类铜质连接构件是绕组出线端与外部母线排实现可靠导电衔接的核心部件，日常运维中也常作为检修替换的易损备件存在。从结构上看，构件分为两个功能区段，一侧是带轴向通孔的筒状夹持段，通孔内径匹配变压器低压侧出线导电杆的标准外径，筒壁沿轴向开设贯通的收紧缝隙，缝隙两侧的凸耳上加工有同轴的螺纹安装孔，通过拧入对应规格的紧固件可以让筒壁产生均匀的弹性形变，抱紧穿入的导电杆，既保证足够的接触压力降低接触电阻，也能抵消长期运行中温度循环带来的应力松弛，避免接触不良引发的局部过热问题。另一侧是一体化延伸出的平板连接段，板面上加工有四个呈矩形排布的贯通安装孔，孔位间距匹配常规矩形母线排的标准安装孔距，

　　安装时可以直接与外部铜排或铝排通过螺栓紧固，不需要额外加工过渡转接件，能大幅减少现场装配的工作量。设计阶段首先要考虑导电性能要求，整体采用T2紫铜材质加工，表面不做额外镀层处理，依靠铜材本身的高导电率降低通流过程中的损耗，筒状段的壁厚经过核算，既要保证收紧时的结构强度不会出现开裂，也要保证足够的导电截面积匹配对应容量变压器的额定电流，避免大电流工况下构件本身出现过热。筒壁上的三个螺纹孔沿轴向等距排布，相比单螺栓或双螺栓的收紧结构，三点式的紧固方式能让筒壁对导电杆的抱紧力沿轴向分布更均匀，不会出现局部压力过大损伤导电杆镀层、或是局部压力不足接触电阻超标的问题，螺纹孔的深度经过严格控制，不会钻通筒壁内壁，

　　避免紧固时螺栓端部顶到导电杆造成装配卡滞，或是长期运行中螺栓端部出现局部放电的隐患。平板连接段与筒状段的衔接位置做了圆弧过渡处理，没有尖锐的直角结构，一方面是降低铜材冲压或铣削加工时的应力集中，避免构件在受力或温度变化时出现衔接处断裂，另一方面也能优化高压电场下的场强分布，减少尖端放电的可能性，适配变压器出线端的绝缘配合要求。安装边界上，筒状段的轴向长度要保证抱紧导电杆后有足够的接触面积，接触面积的大小直接决定了长期运行的载流能力，平板段的厚度与同电流等级的母线排厚度保持一致，连接后不会出现台阶导致的电流密度突变，四个安装孔的孔径比配套螺栓大1mm，预留现场安装时的位置调整余量，抵消变压器本体安装误差、母线排加工误差带来的孔位偏差，

　　不需要现场扩孔就能完成装配。实际应用中，这类构件需要承受变压器运行时的振动、温度交变以及户外环境的氧化影响，因此结构上没有多余的薄壁或悬臂结构，整体刚性足够，不会因为长期振动出现紧固件松动，铜材本身的抗蠕变性能也能保证在长期高温工作环境下，接触压力不会出现快速衰减。不同于普通的设备连接紧固件，这类导电连接构件的尺寸公差要求更严格，筒状段的内孔圆柱度公差控制在合理范围，保证与导电杆的配合面贴合率达到80%以上，平板段的连接平面平面度也有明确要求，避免与母线排连接时出现缝隙，导致接触电阻增大。在三维建模过程中，需要重点关注收紧缝隙的宽度、螺纹孔的位置度、安装孔的孔位公差这些关键尺寸，这些参数直接决定了构件生产出来之后能不能顺利完成装配，以及装配之后的导电性能是否满足电力行业的相关标准，建模时还要考虑加工工艺的可行性，比如筒状段的内孔加工、螺纹孔的攻丝、平板段的孔加工都要符合常规铜件机加工的工艺要求，不要设计出现有加工设备无法实现的特殊结构。
