苏联管放大器配套电源变压器结构

　　这款配套老式苏联管放大器的电源变压器结构，在电子管音频设备的供电链路里承担核心电压转换功能，早年的电子管放大设备对供电稳定性、抗干扰能力要求极高，电源变压器的结构合理性直接决定整机的底噪水平与工作寿命。从实际应用场景来看，这类变压器多用于老式专业音频放大设备、工业测控类电子管仪器的供电回路，需要在长时间连续通电的工况下保持稳定的电压输出，同时要适配设备内部紧凑的安装空间，避免与周边的电容、电阻、电子管座等元器件产生结构干涉。

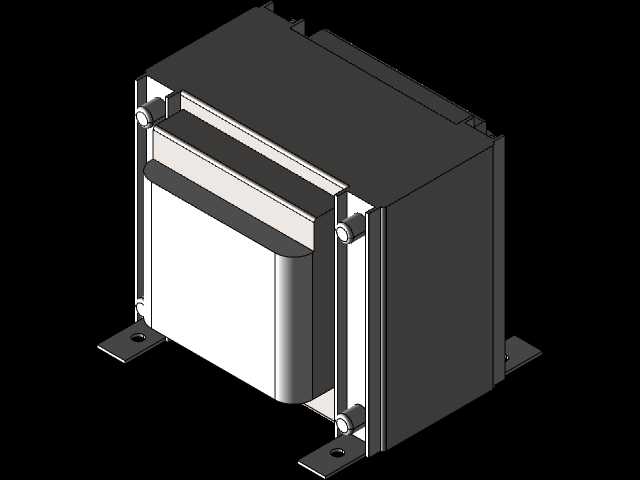

　　从功能特性上看，该结构做了适配定位需求的简化处理，核心的绕组与铁芯部分做了规整的包覆处理，两侧的立式安装支架采用L型折弯结构，支架上预留的安装孔位完全匹配对应型号放大器内部的安装螺柱位置，不需要额外做转接件就能直接完成固定。支架与铁芯主体之间通过绝缘衬套与固定螺栓连接，既保证了结构连接的刚性，避免设备搬运、移动过程中变压器出现移位，也能阻断铁芯与设备金属壳体之间的导电通路，降低供电回路的漏电风险。

　　设计思路上完全围绕老式管机的装配需求展开，没有做多余的装饰性结构，所有外形特征都服务于功能实现：主体绕组部分做了圆角处理，避免尖锐边角在装配过程中划伤周边的导线绝缘层；两侧支架的安装脚做了下沉式设计，安装后变压器主体与设备底板之间预留了足够的散热间隙，保证长时间工作时绕组产生的热量能通过空气对流自然散出，不会因为热量堆积导致绕组绝缘层加速老化。固定螺栓的排布做了对称设计，四个连接点分别位于支架的上下两端，受力均匀，即使设备受到一定的振动冲击，也不会出现连接松动的问题。

　　从安装边界来看，该变压器的整体宽度由两侧支架的外沿尺寸决定，安装时需要在设备底板上预留对应间距的四个螺孔，螺孔的位置公差控制在±0.2mm范围内即可保证顺利装配；主体部分的高度要低于设备上盖的内表面高度，同时要与周边的大容量滤波电容保持至少5mm的安全间隙，避免电磁干扰影响电容的滤波效果。接线端的位置预留了足够的接线空间，方便焊接高压绕组、灯丝绕组的引出线，不会因为空间局促导致接线虚焊或者引线绝缘层破损。

　　在实际设备检修与复刻装配过程中，这类简化的定位模型能帮助结构设计人员快速完成整机的布局校验，不需要导入包含绕组细节、层间绝缘结构的完整复杂模型，就能提前确认变压器与周边元器件的位置关系，排查装配干涉问题，大幅缩短老式电子管设备复刻、维修过程中的结构设计周期。同时该结构的安装方式具备很强的通用性，只要安装孔位匹配，也可以适配其他同功率等级的电子管音频设备，不需要重新设计安装支架。

　　结构细节上，支架的厚度选取兼顾了刚性与空间占用，不会因为支架过薄导致安装后出现形变，也不会因为支架过厚挤占设备内部的宝贵空间；主体包覆层的外形完全贴合内部铁芯与绕组的轮廓，没有多余的突出结构，能最大化利用设备内部的安装空间。固定螺栓采用了标准的圆柱头内六角结构，装配时可以使用标准工具快速完成锁紧，不需要特殊的定制工装，符合工业设备的装配工艺要求。
