翼飞XING2 1404穿越机无刷动力电机

　　这款微型无刷电机主要面向小型FPV穿越机、轻量化航拍无人机的动力系统配套场景，适配2-3寸桨叶的微型穿越机架，是小尺寸航模动力单元的典型设计方案。从实际装机使用场景来看，这类1404规格电机多用于室内花飞、户外轻量化远航的小型穿越机，单电机拉力覆盖200g-350g区间，搭配450mAh-850mAh的4S锂电池组时，能够为整重250g以内的微型穿越机提供充足的推重比，满足特技动作、低速巡航、短距竞速等不同飞行需求。

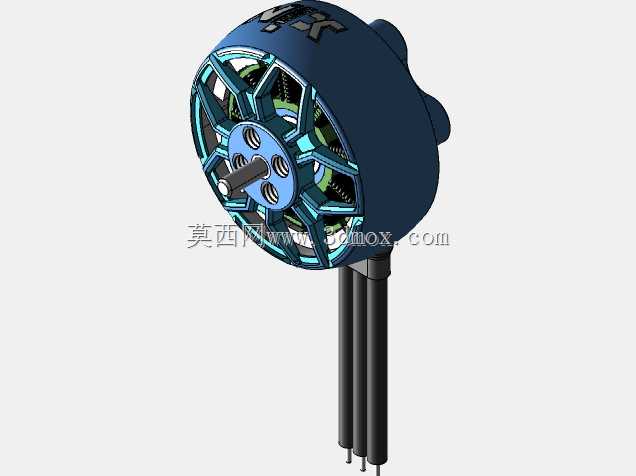

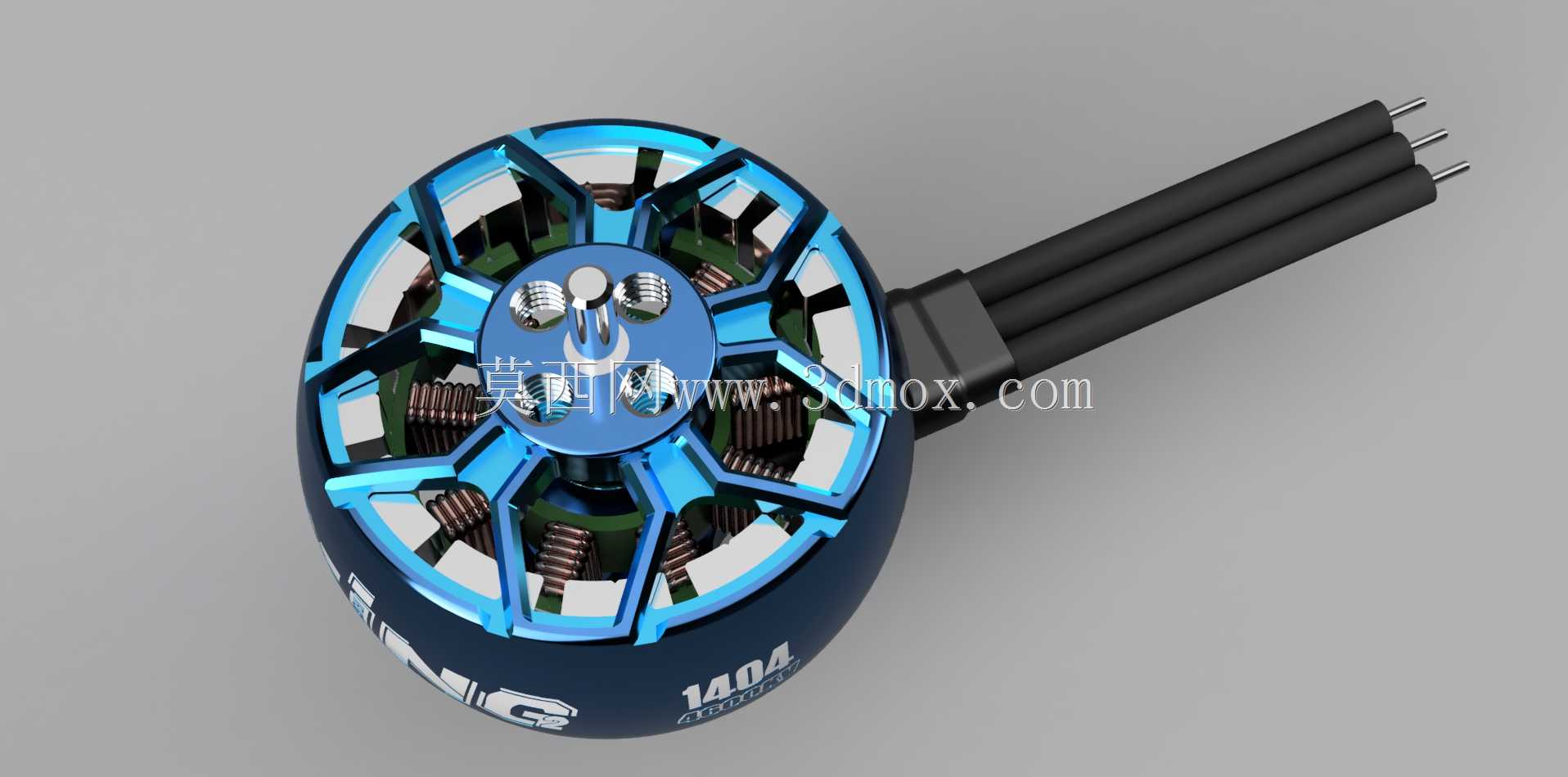

　　从功能特性来看，该电机采用外转子无刷结构设计，定子尺寸为14mm直径、4mm叠高，KV值覆盖4600KV等常用档位，适配1.5mm孔径的微型航模桨叶，出线采用耐高温硅胶线直接从定子底座引出，减少接插件带来的重量冗余与接触电阻。电机外壳采用高强度铝合金一体铣削成型，表面做亮蓝色阳极氧化处理，既提升了外壳散热效率，也能在炸机时抵御一定的冲击形变，保护内部定子绕组与轴承结构。端盖位置的散热开槽直接对应内部绕组的发热区域，飞行时的桨叶下洗气流能够直接通过开槽带走绕组热量，避免长时间大油门工况下出现磁钢退磁、绕组绝缘层老化的问题。

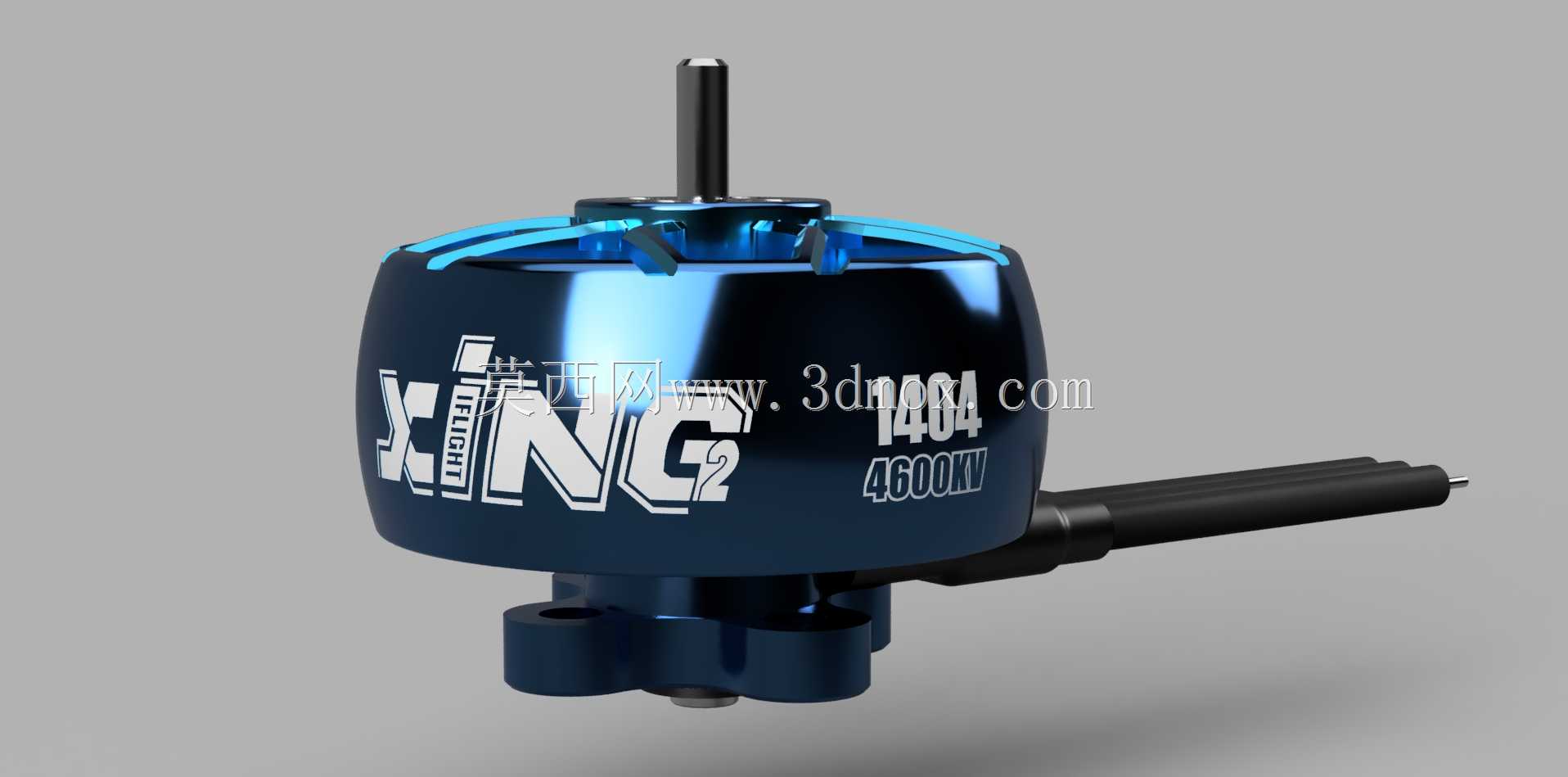

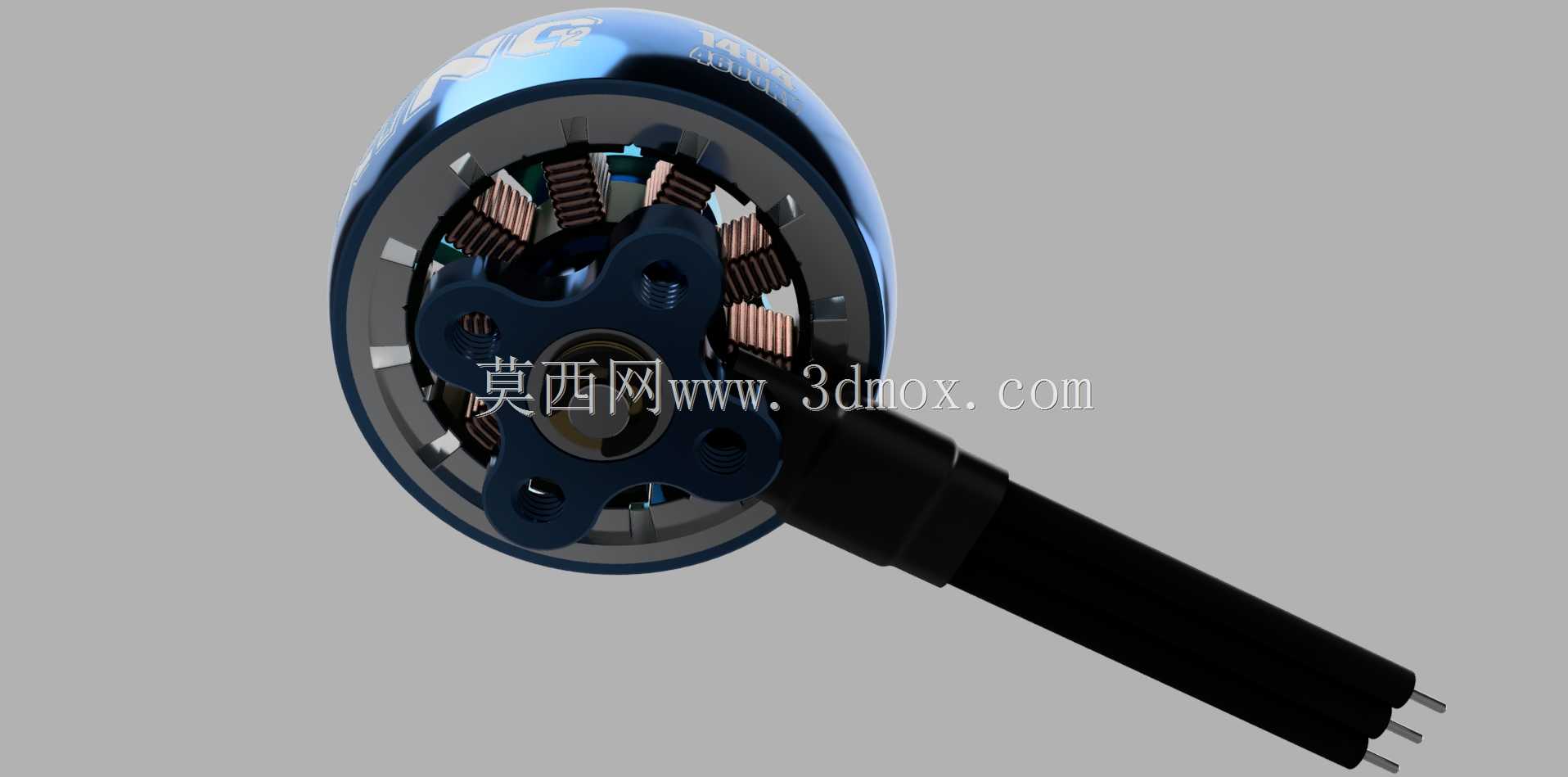

　　设计过程中，首先要匹配小尺寸穿越机的安装边界，电机底座采用标准9mm孔距的M2安装螺孔，能够直接适配市面上绝大多数2-3寸穿越机的机臂安装位，底座出线槽做了圆角过渡处理，避免装机时尖锐边角割破硅胶线绝缘层。转子外壳上的品牌标识采用浮雕结构直接在壳体上加工成型，而非后期贴纸粘贴，既减少了额外的贴纸重量，也避免了飞行过程中贴纸脱落影响动平衡的问题，同时浮雕结构也能在一定程度上增加外壳的结构强度，减少侧向冲击时的壳体开裂概率。

　　尺寸与安装边界方面，电机整体直径为18.5mm，不含轴的主体高度为12mm，输出轴长度为10mm，轴径1.5mm，输出轴上带有标准的卡簧槽，配套1.5mm孔径的桨叶使用M2桨锁固定，安装后桨叶与电机端盖的间隙控制在1mm左右，既避免大油门时桨叶形变蹭到端盖，也不会因为间隙过大导致桨锁锁紧后出现桨叶晃动的问题。电机内部采用双轴承支撑结构，上下两个微型轴承分别固定在定子底座与上端盖位置，输出轴的径向跳动控制在0.02mm以内，高转速运转时能够有效降低震动，减少飞控陀螺仪的滤波压力，提升飞行时的画面稳定性。绕组采用单股多绕的漆包线绕制方案，平衡了内阻与绕线空间的矛盾，在14mm直径的定子尺寸下尽可能降低绕组内阻，提升大油门下的电流承载能力，同时绕组表面做了浸漆固化处理，避免高转速下绕组出现松散位移，导致动平衡失效或者绕组刮蹭转子内壁的问题。磁钢采用弧形钕铁硼磁钢，贴合在转子内壁，磁钢与定子之间的气隙控制在0.2mm，兼顾磁通量利用率与运转顺畅度，避免气隙过小导致的扫膛风险，也不会因为气隙过大导致动力转化效率下降。底座的安装面做了0.1mm的沉台设计，装机时能够与机臂安装面完全贴合，避免安装面不平导致的电机倾斜，减少飞行时的姿态偏移问题。
