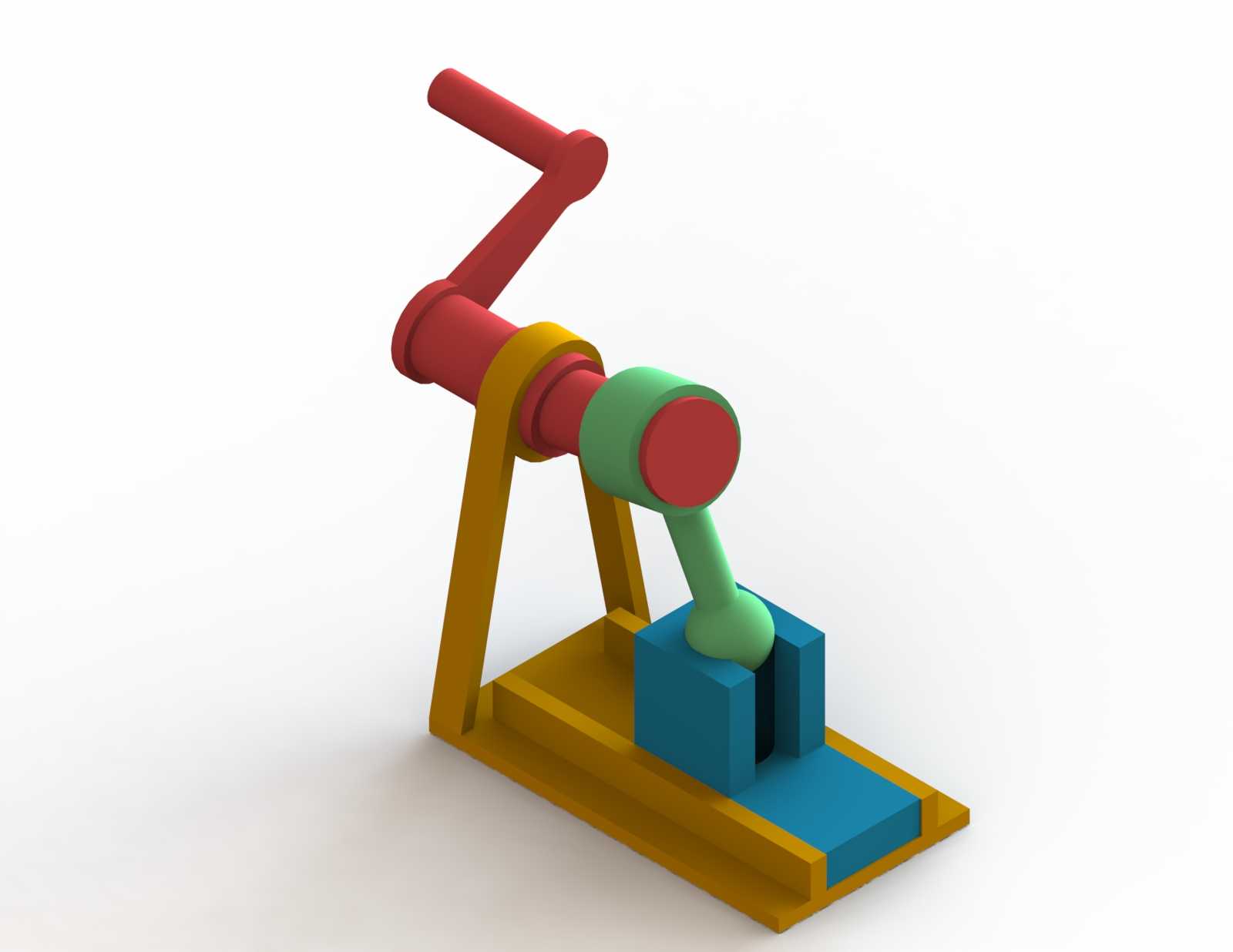

空间曲柄滑块传动机构教学演示结构

　　在机械原理课程的实践教学环节，以及小型非标自动化设备的执行端设计中，空间曲柄滑块结构是实现回转运动向直线往复运动转换的典型方案，不同于平面曲柄滑块仅能在单一平面内完成运动传递，这套结构通过曲柄与连杆的空间角度布置，能够适配输入轴与输出滑块存在空间夹角的安装场景，解决平面机构无法跨平面传递动力的布局痛点。从实际应用场景来看，这类结构常出现在小型送料机构的间歇推送工位、教学实验台的运动演示模块，以及部分手动操作的工装夹具进给单元中，当设备的动力输入轴与执行滑块的运动方向存在90度以内的空间偏角时，无需额外增加锥齿轮、万向节等转向传动件，仅通过调整曲柄与连杆的铰接角度，就能完成动力的跨平面传递，有效精简设备的传动链长度，

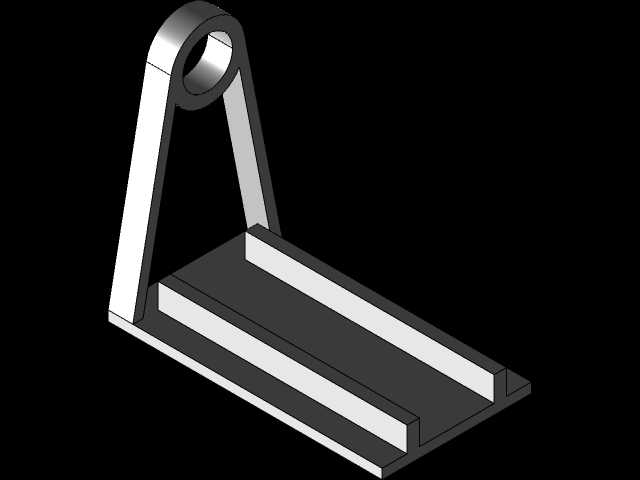

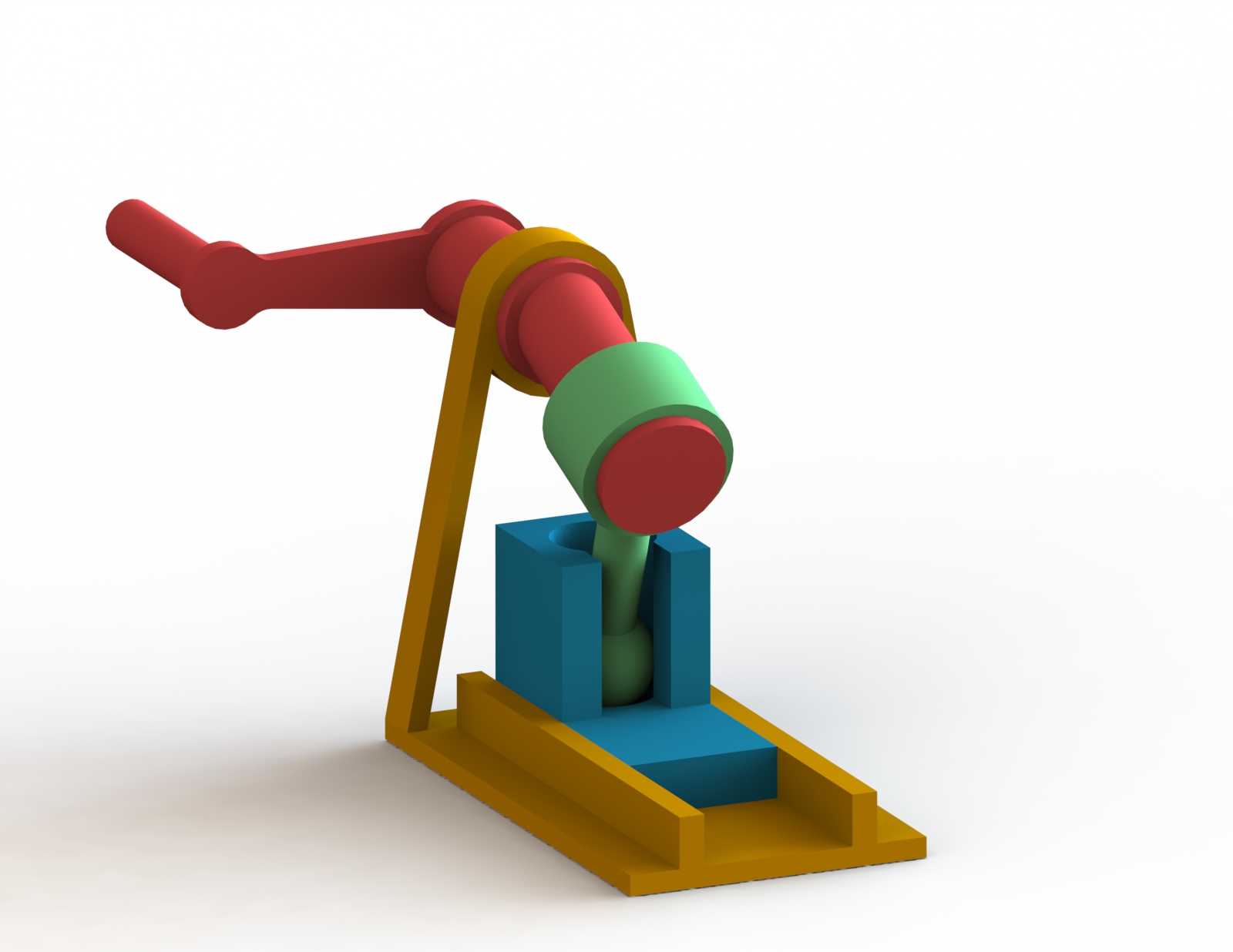

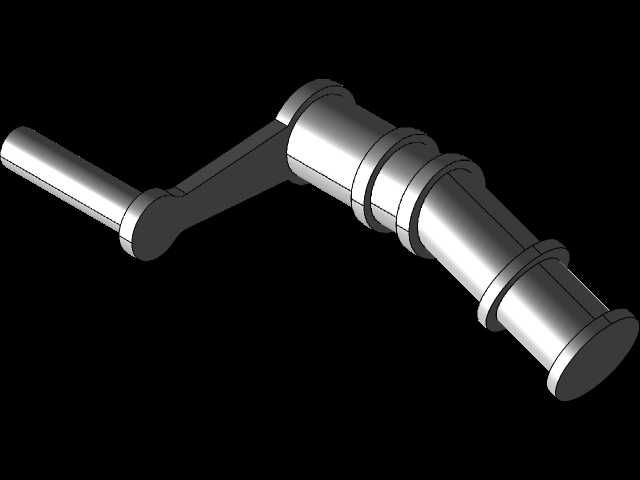

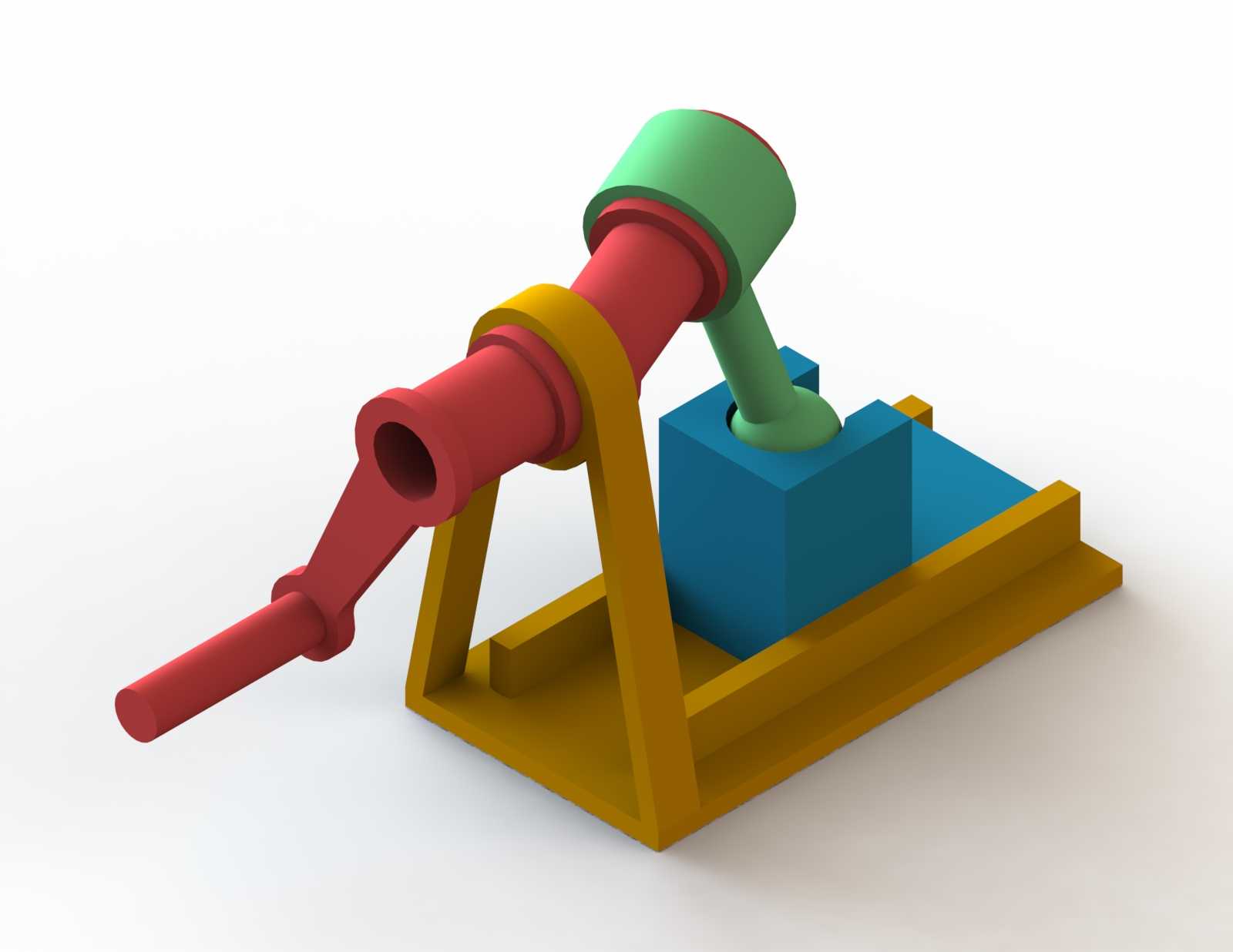

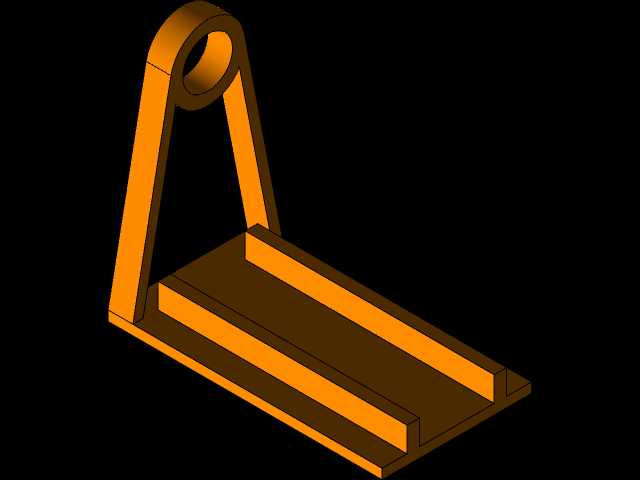

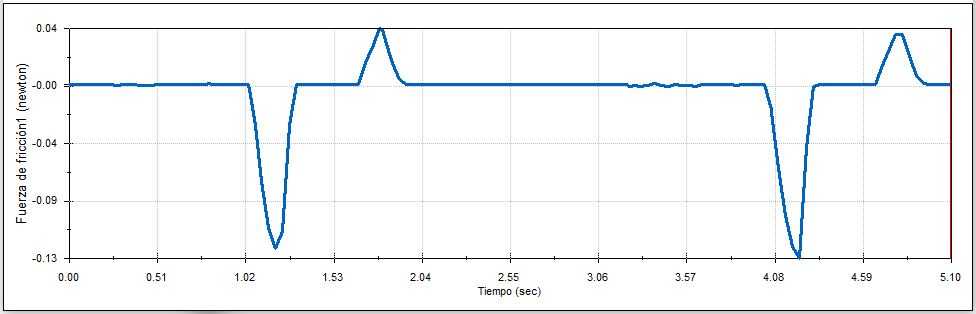

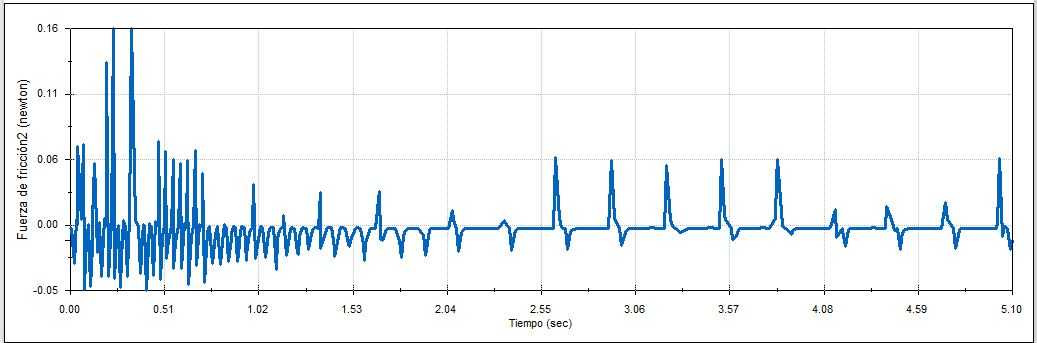

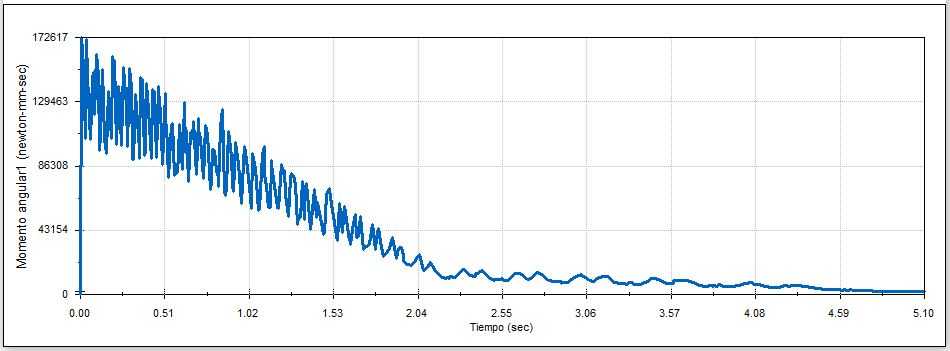

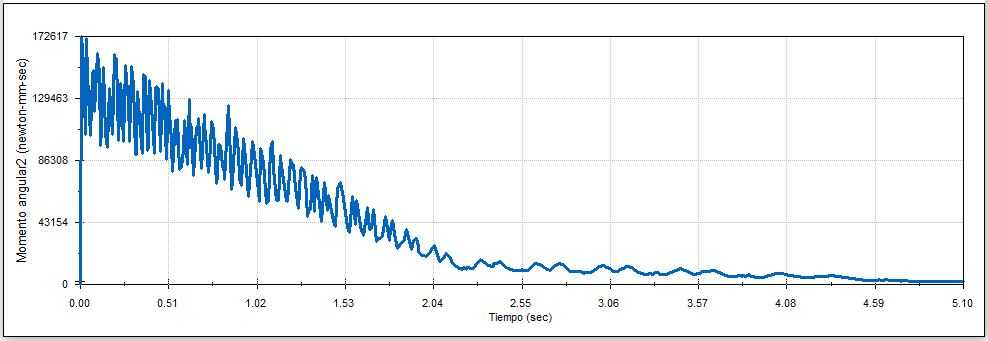

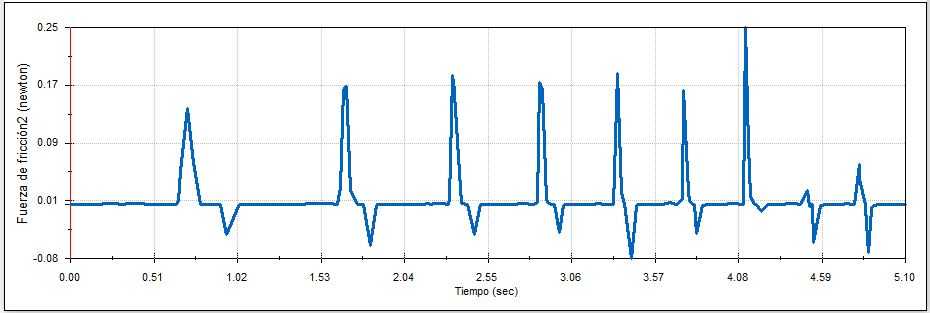

　　减少中间传动环节带来的回程间隙与传动损耗。这套结构的功能特性集中在运动传递的灵活性上，摇动手柄端的曲柄做整周回转时，与曲柄铰接的空间连杆会带动滑块在导向槽内做规律的直线往复运动，运动过程中连杆同时完成绕两个正交轴的小幅转动，避免平面曲柄滑块在偏载工况下容易出现的卡滞问题；导向槽采用双侧限位的结构设计，滑块与槽体的配合面预留了合理的运动间隙，既保证滑块运动过程中无多余窜动，又不会因加工公差导致运动卡涩，支架部分采用L型一体式支撑结构，输入轴的轴承位与导向槽的安装基准面做了一体化设计，从结构根源上保证输入轴轴线与滑块运动方向的位置精度，减少装配环节的调整工作量。从设计思路层面拆解这套结构，

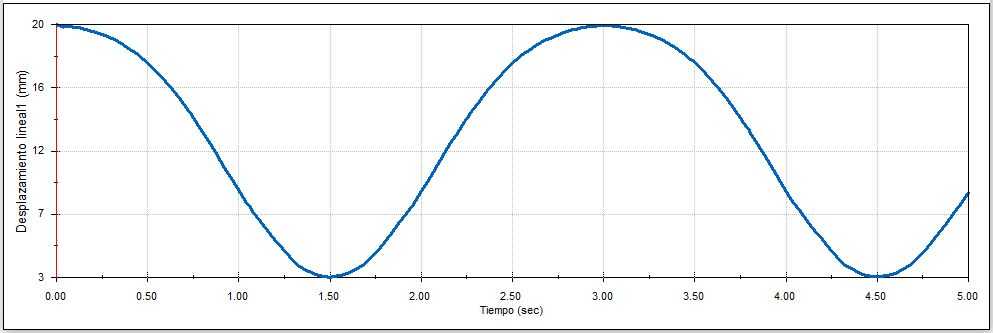

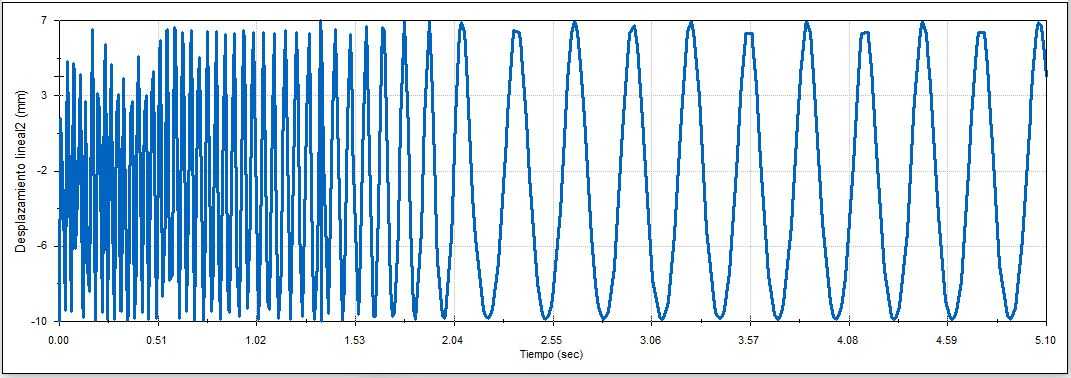

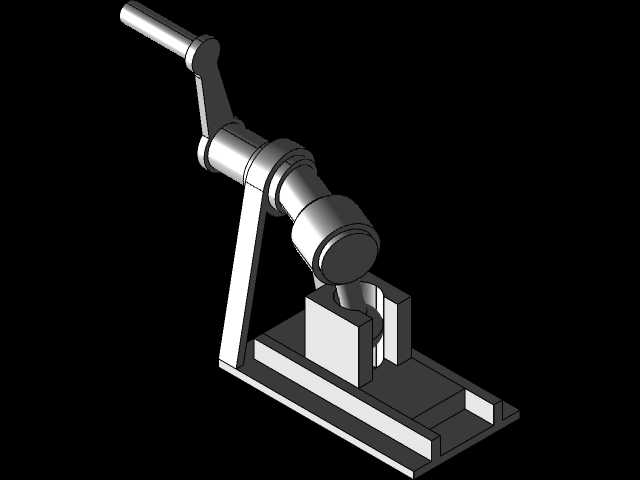

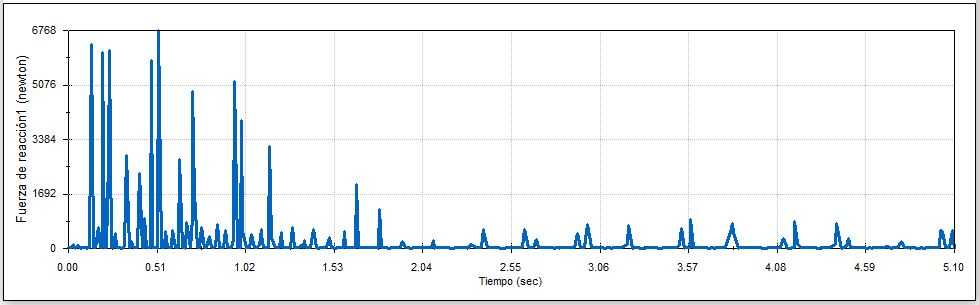

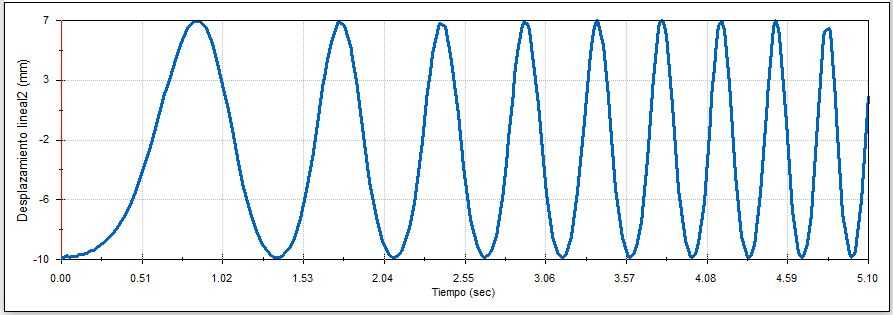

　　首先要确定的是曲柄的回转半径与滑块行程的对应关系，空间曲柄滑块的行程并非简单等于两倍曲柄半径，需要结合连杆与曲柄的空间铰接夹角、连杆长度做运动学仿真校核，避免出现机构死点；其次是铰接点的结构设计，曲柄与连杆、连杆与滑块的铰接位置均采用销轴配合的转动副结构，销轴的轴向定位采用卡簧限位，既保证转动副的转动灵活性，又能承受空间传动带来的多方向载荷，避免铰接点在运动过程中出现松脱。在外形尺寸与安装边界方面，整套结构的底座采用矩形平板设计，安装孔位布置在底座的四个边角位置，能够直接通过螺栓固定在实验台台面或者设备的安装基板上，输入轴的伸出端预留了手柄安装位，也可根据实际动力需求替换为电机连接法兰，适配手动操作与电机驱动两种使用场景；

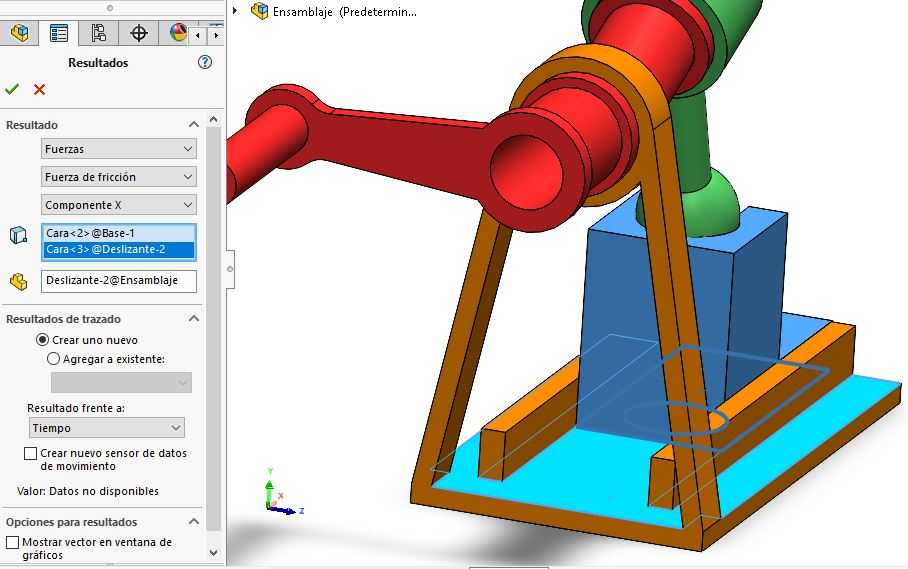

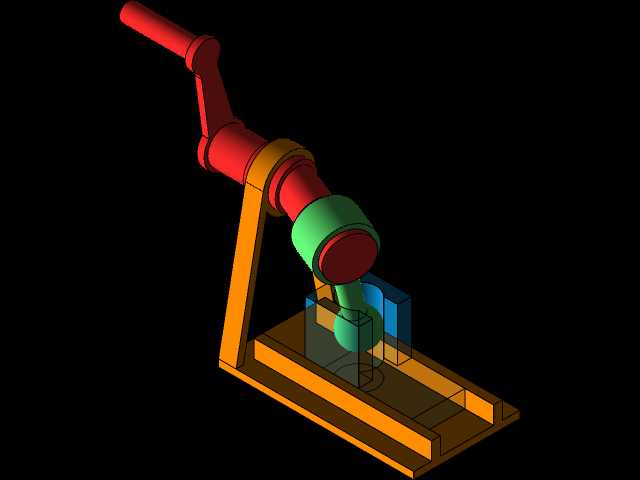

　　滑块的顶端预留了工装安装接口，可根据实际使用需求加装推块、夹具头等执行元件，无需对主体结构做额外修改；支架的高度设计充分考虑了曲柄回转的空间需求，曲柄整周回转时不会与底座、支架产生运动干涉，整体结构的外轮廓尺寸紧凑，能够在狭小的安装空间内完成布置，适合集成到小型自动化设备或者教学实验装置中。在实际建模过程中，需要重点关注各转动副的配合间隙设置，空间机构的运动干涉风险远高于平面机构，建模时需要对整个运动行程做全程干涉检查，尤其是连杆在运动过程中与支架、曲柄的相对位置，要保证在极限行程位置仍有足够的安全间隙；导向槽的宽度尺寸与滑块的配合公差需要根据实际使用场景调整，用于教学演示时可适当放大间隙降低加工难度，用于工业设备传动时则需要收紧公差保证运动精度。
