F4U海盗式螺旋桨战机简化结构设计

　　这款螺旋桨飞行器的结构设计，核心围绕低速低空飞行场景的使用需求展开，在保留经典倒海鸥翼布局核心特征的基础上，对非关键承力结构做了简化处理，既能够满足航空科普教具、航模改装参考、影视道具预演等场景的使用需求，也能为初级飞行器结构设计的学习者提供直观的布局参考。从实际用途来看，该设计没有追求真机的全细节复刻，而是聚焦机体核心气动面与主体承力结构的逻辑呈现，去掉了真机上复杂的航电舱、武器挂架、起落架收放机构等非核心部件，把设计重心放在机翼、机身、尾翼、螺旋桨动力段的匹配关系上，方便使用者快速理解螺旋桨战机的基础布局逻辑。

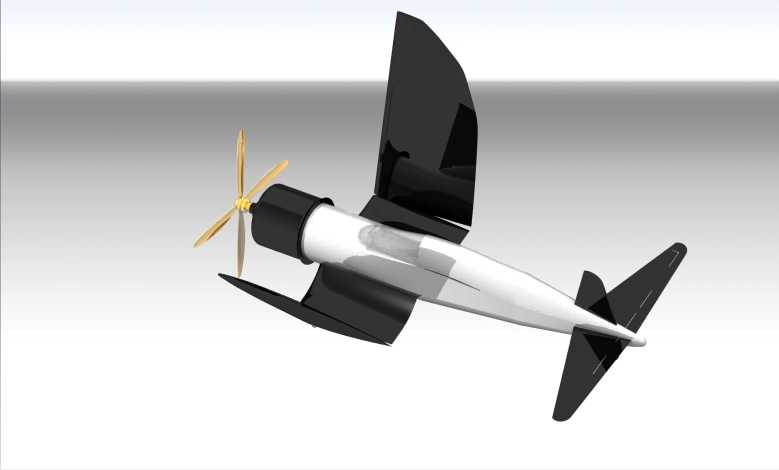

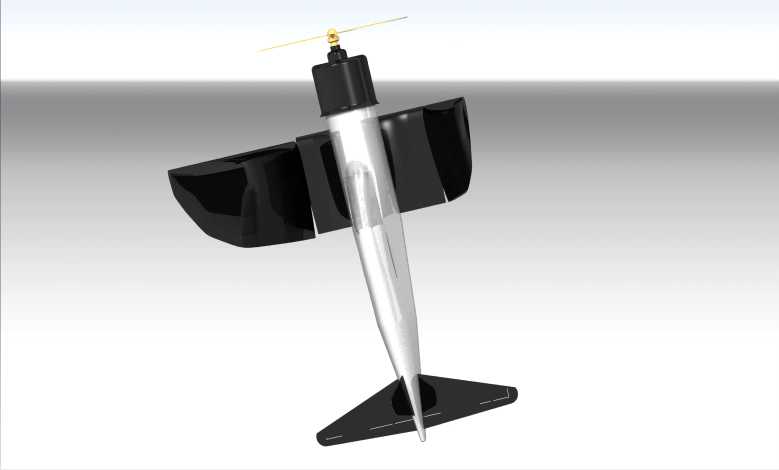

　　在功能特性层面，该结构保留了F4U机型最具辨识度的倒海鸥翼设计，这种翼型的核心作用是在缩短主起落架长度的同时，为大直径螺旋桨留出足够的离地间隙，避免螺旋桨旋转时触地，同时倒海鸥的弯折结构还能在一定程度上降低翼身结合处的气动干扰阻力，提升低速飞行时的升阻比。设计过程中，机翼与机身的连接位置做了平直过渡处理，没有保留真机上复杂的翼梁铆接结构，而是采用一体化的曲面衔接方式，既保证了外形的辨识度，也降低了结构建模的复杂度，适合快速3D打印验证或者简易航模的制作使用。尾翼部分采用常规的垂尾加平尾布局，垂尾后掠角度与真机保持一致，能够保证飞行过程中的航向稳定性，平尾设置在垂尾根部下方，与机身轴线保持平行，可提供足够的纵向稳定力矩，避免飞行过程中出现俯仰失控的问题。

　　动力段的设计上，机头位置预留了标准的螺旋桨安装接口，四叶螺旋桨的桨叶角度做了等距简化处理，没有复刻真机的变距机构，桨叶与桨毂的连接采用简单的卡扣式结构，方便拆装更换，整流罩采用流线型曲面设计，从机头向后平滑过渡到机身等直段，能够有效降低飞行时的正面风阻。机身主体采用等直径的流线型回转体设计，从机头整流罩向后逐步收窄到机尾，截面保持圆形过渡，没有设置真机上的座舱凸起、蒙皮铆接痕迹等细节，整个机身曲面连续顺滑，既能够降低建模时的曲面处理难度，也能在实际飞行时减少紊流的产生。

　　从安装边界与尺寸逻辑来看，该设计的整体尺寸比例严格遵循真机的长宽比参数，翼展与机身长度的比例控制在1.2:1左右，主翼的安装角设置为3度，能够在平飞时提供足够的升力，倒海鸥翼的弯折点设置在翼展三分之一的位置，弯折角度为18度，既保证了螺旋桨的离地间隙，也不会因为弯折角度过大导致翼根处的应力集中问题。机身底部到地面的距离在主起落架安装位置预留了足够的空间，即使采用直径较大的螺旋桨，也不会出现桨尖触地的情况，尾翼的翼展宽度设置为机身直径的1.5倍，能够保证足够的舵效，在低速飞行时也能灵活调整飞行姿态。

　　设计思路上，整个结构优先保证气动外形的准确性，其次兼顾加工制作的便捷性，所有曲面都采用G2连续过渡，没有尖锐的棱角或者突兀的结构转折，无论是用于3D打印制作实体模型，还是用于航模的结构改装，都不需要对曲面做过多的修补处理。机翼的厚度从翼根到翼尖逐步减薄，翼型采用低速翼型的简化截面，能够在低速飞行时获得足够的升力，同时失速速度更低，适合新手操控航模时使用。机身内部预留了贯通的空腔，既可以用来放置航模的电池、接收机等电子设备，也可以作为科普教具的内部走线空间，不需要额外对机身结构做打孔处理。各个气动面之间的位置公差控制在合理范围内，主翼与尾翼的安装平面保持平行，螺旋桨的旋转轴线与机身轴线完全重合，避免飞行时出现偏航或者振动的问题。
