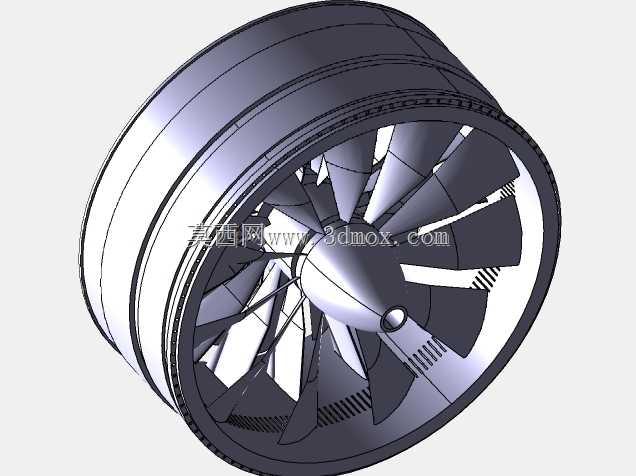

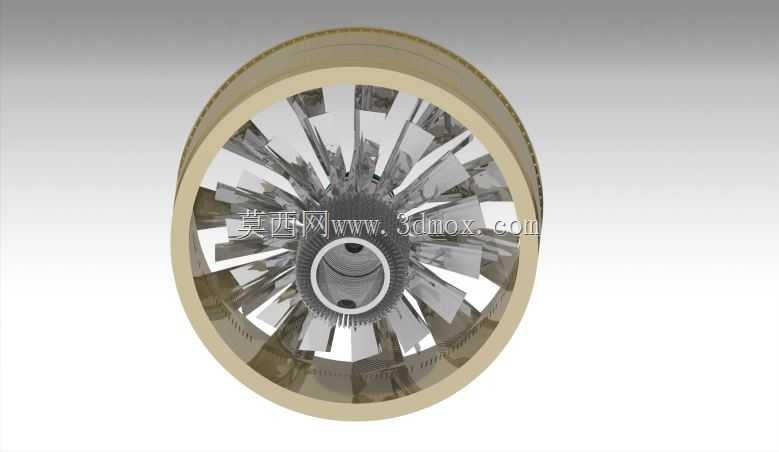

B52航空动力涡轮风扇结构设计

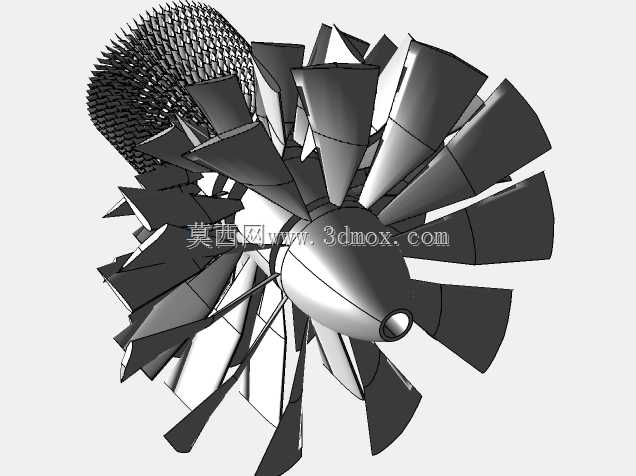

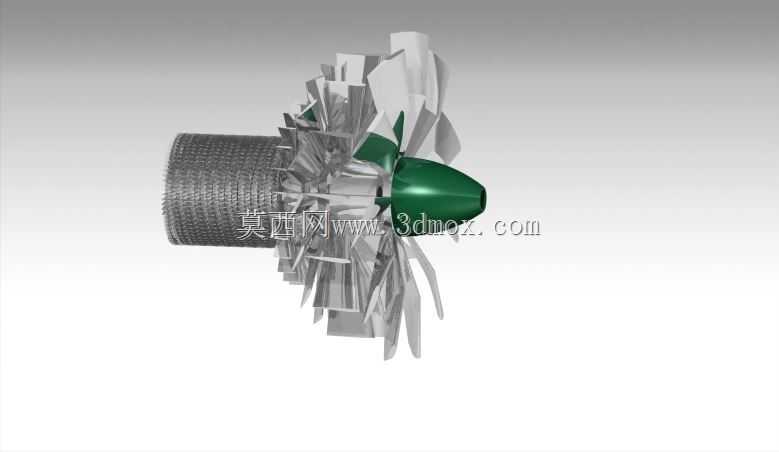

　　该涡轮风扇结构面向航空动力系统核心部件研发场景，可直接用于航空发动机原理教学演示、动力系统结构验证、航空类装备概念设计阶段的结构匹配校核，也可作为航改型动力设备的核心参考结构，适配亚音速长航时飞行器的动力前端进气增压需求，在航空动力装备研发、航空教学实训、工业级航模动力改装等场景中都能发挥结构参考价值。从实际功能来看，该结构承担进气预压缩、气流整流的核心作用，前端大尺寸风扇段可将大流量来流进行初步增压，将进气动能部分转化为压力能，为后续压气机段提供稳定的预压缩气流，降低后续压气机级的工作负荷；内置的9级压缩段采用转子与定子交错排布的结构，转子叶片随轴系高速旋转对气流做功，持续提升气流压力，定子叶片则对转子出口的旋流进行整流，

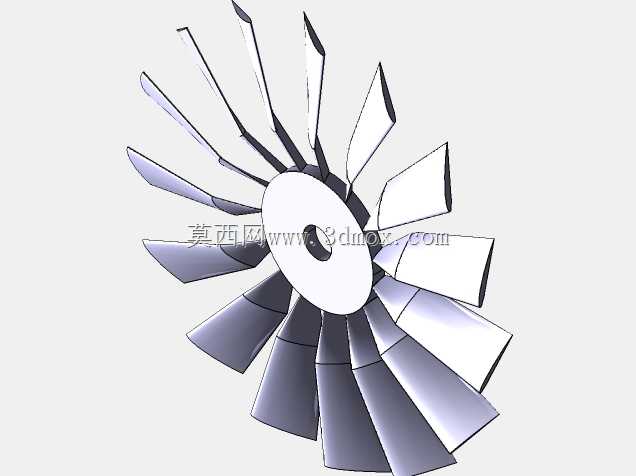

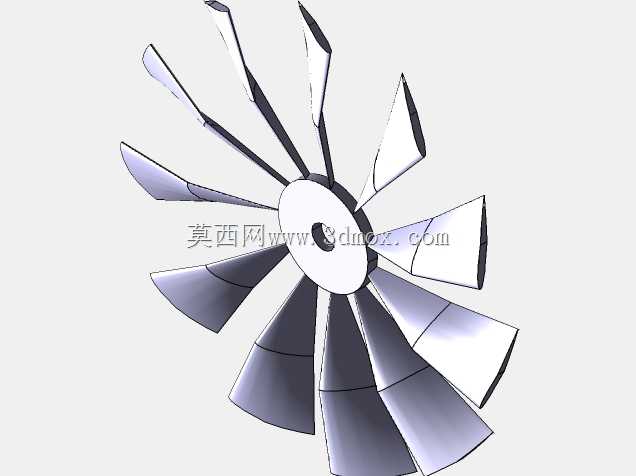

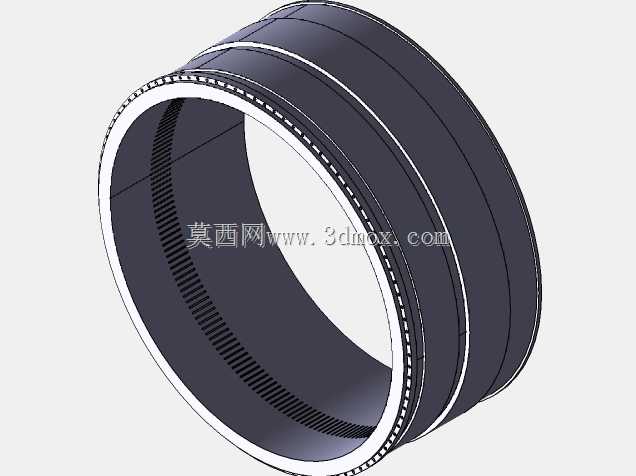

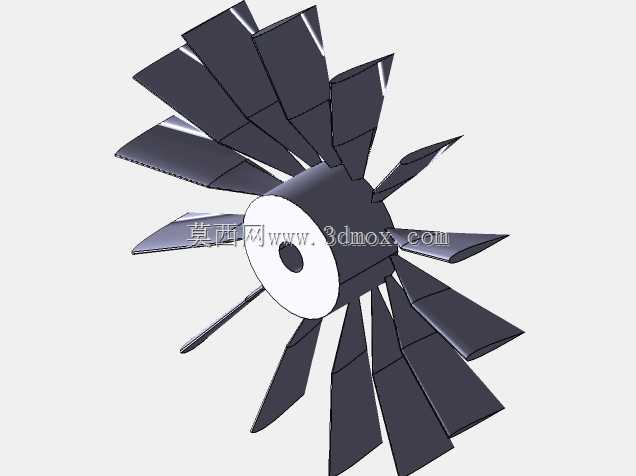

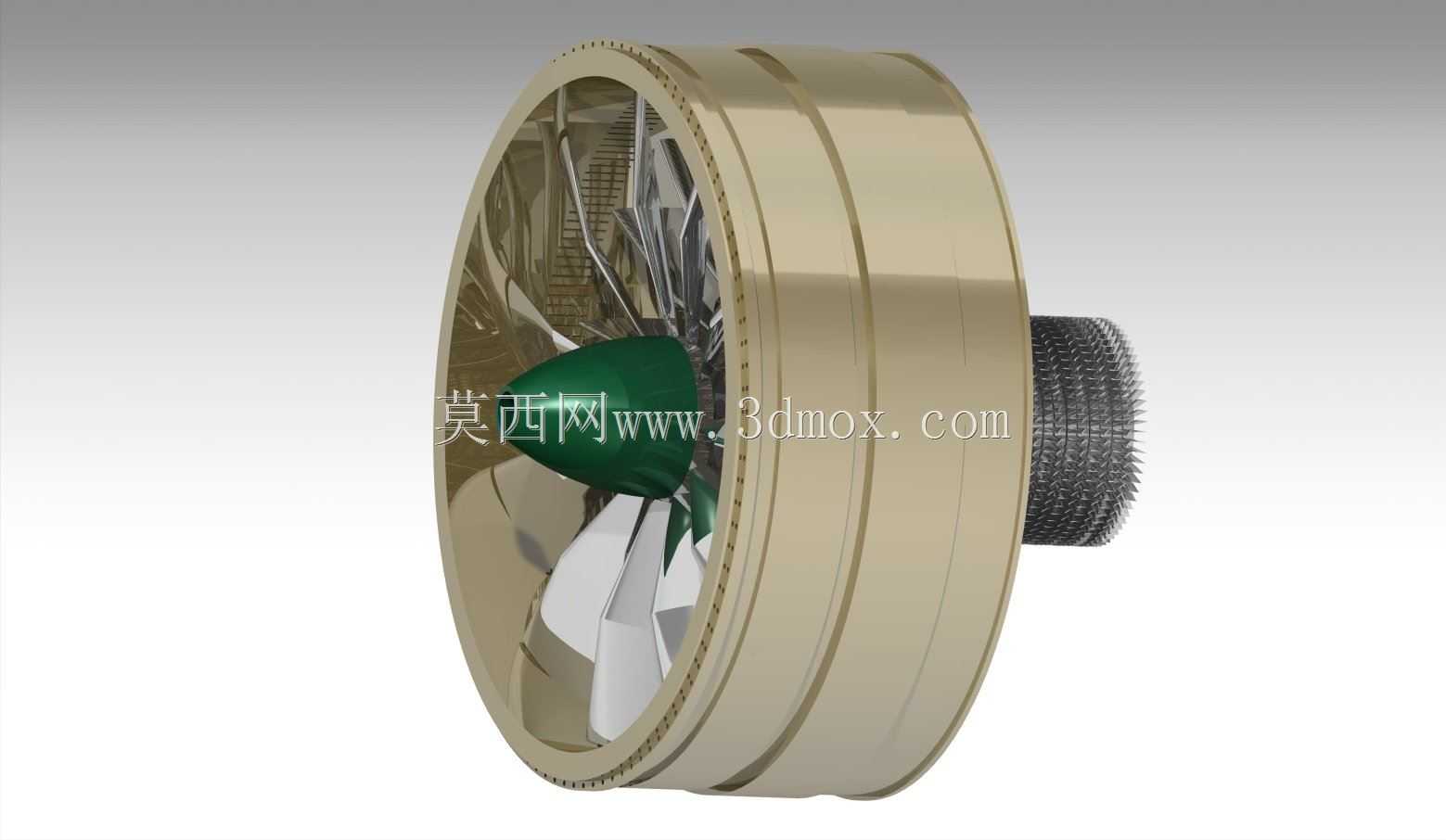

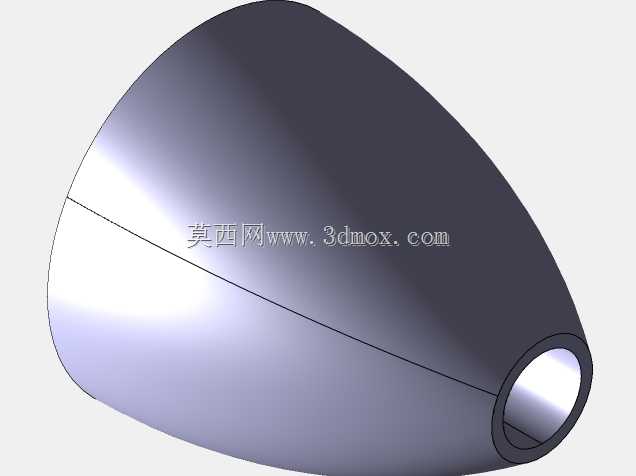

　　将气流切向速度转化为轴向压力，保证每一级压气机的进气攻角处于设计区间，避免喘振工况的出现，整体可实现较高的增压比，满足核心机的进气压力需求。结构设计上采用了分段式的布局逻辑，前端风扇段采用宽弦叶片设计，叶片前缘做了圆弧修型，可适应不同来流攻角下的进气效率，降低大迎角工况下的气流分离风险；风扇轮毂采用流线型整流罩设计，从前端进气口到风扇根部采用平滑过渡的曲面，减少进气道内的气流阻力，避免轮毂区域出现气流涡旋。机匣部分采用多层嵌套的环形结构，外层为承力机匣，承担整体结构的安装固定载荷，内层为气流通道壁面，保证流道的光滑连续，机匣与叶片叶尖之间预留了合理的间隙，既避免高速旋转下的叶尖碰磨，又能控制叶尖泄漏损失，保证压气效率。

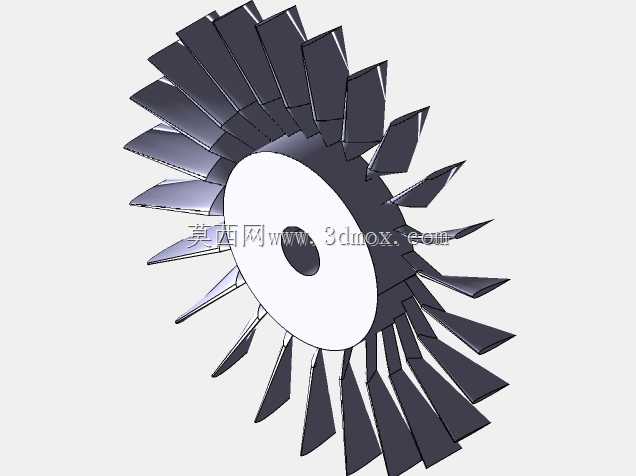

　　9级压气机段的叶片长度沿气流方向逐级缩短，匹配气流压力升高后体积流量减小的特性，每一级的转子与定子叶片都采用了适配该级气流参数的翼型截面，保证各级的负荷分配均匀，避免单级负荷过高导致的效率下降。轴系连接部分采用了带防滑纹理的连接轴结构，可与后续涡轮段、负载段实现可靠的扭矩传递，连接轴与机匣之间预留了轴承安装位，可适配常规的滚动轴承支撑方案，保证高速旋转下的轴系稳定性。从安装边界来看，整体结构为同轴回转体布局，最大外径为风扇段的机匣外径，轴向总长度从前端整流罩头部到后端连接轴端面为整体安装长度，安装时需保证进气口前方无遮挡，预留至少1.5倍机匣直径的进气通畅空间，后端连接轴需与后续核心机轴系保证同轴度，同轴度公差需控制在0.

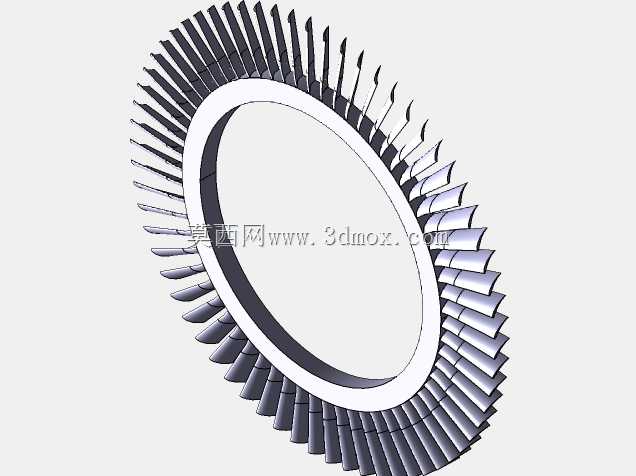

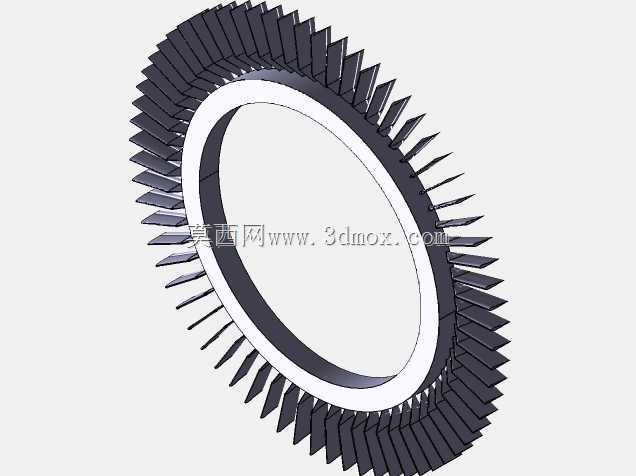

　　05mm以内，避免高速旋转下出现偏心振动。机匣外壁设置有环形安装边，可通过螺栓与进气道壳体、后续压气机机匣实现刚性连接，安装边的螺栓孔沿周向均匀排布，保证连接受力均匀。结构细节上，风扇叶片与轮毂采用一体化的连接设计，避免叶片榫头连接带来的应力集中，提升高速旋转下的结构强度；定子叶片两端分别与内轮毂、外机匣刚性连接，既起到气流整流作用，也可作为内轮毂的支撑结构，减少额外的支撑部件，降低整体结构重量。在实际建模过程中，所有回转面都采用同轴约束，叶片曲面均通过翼型截面放样生成，保证曲面的光顺性，相邻部件之间都预留了合理的装配间隙，可直接用于虚拟装配验证、运动仿真模拟，也可作为3D打印、缩比模型制作的结构参考，帮助结构设计人员快速理解多级轴流压气机与风扇段的配合逻辑，掌握航空涡扇动力前端部件的设计要点。
