教学实训用Pegasus多关节机械臂结构

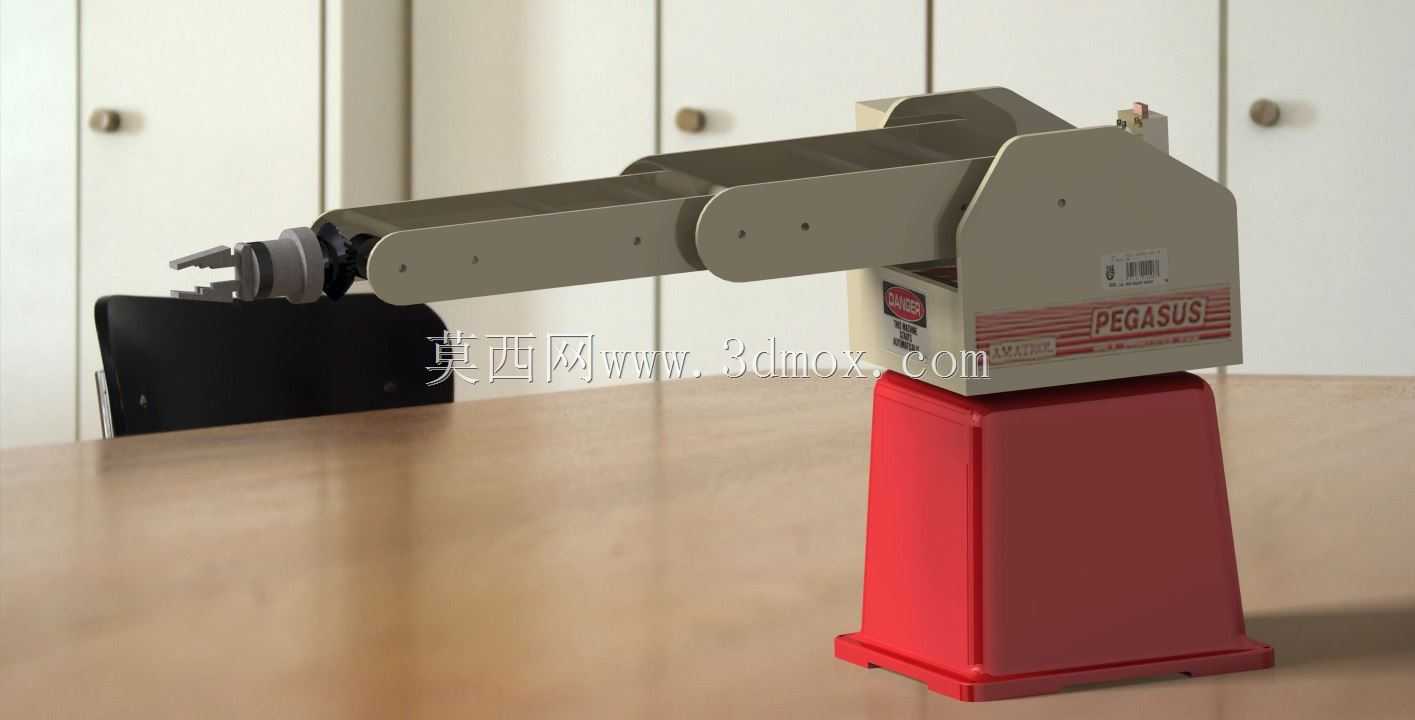

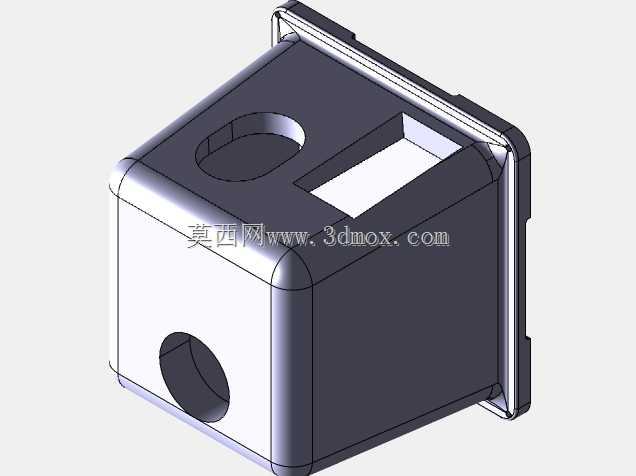

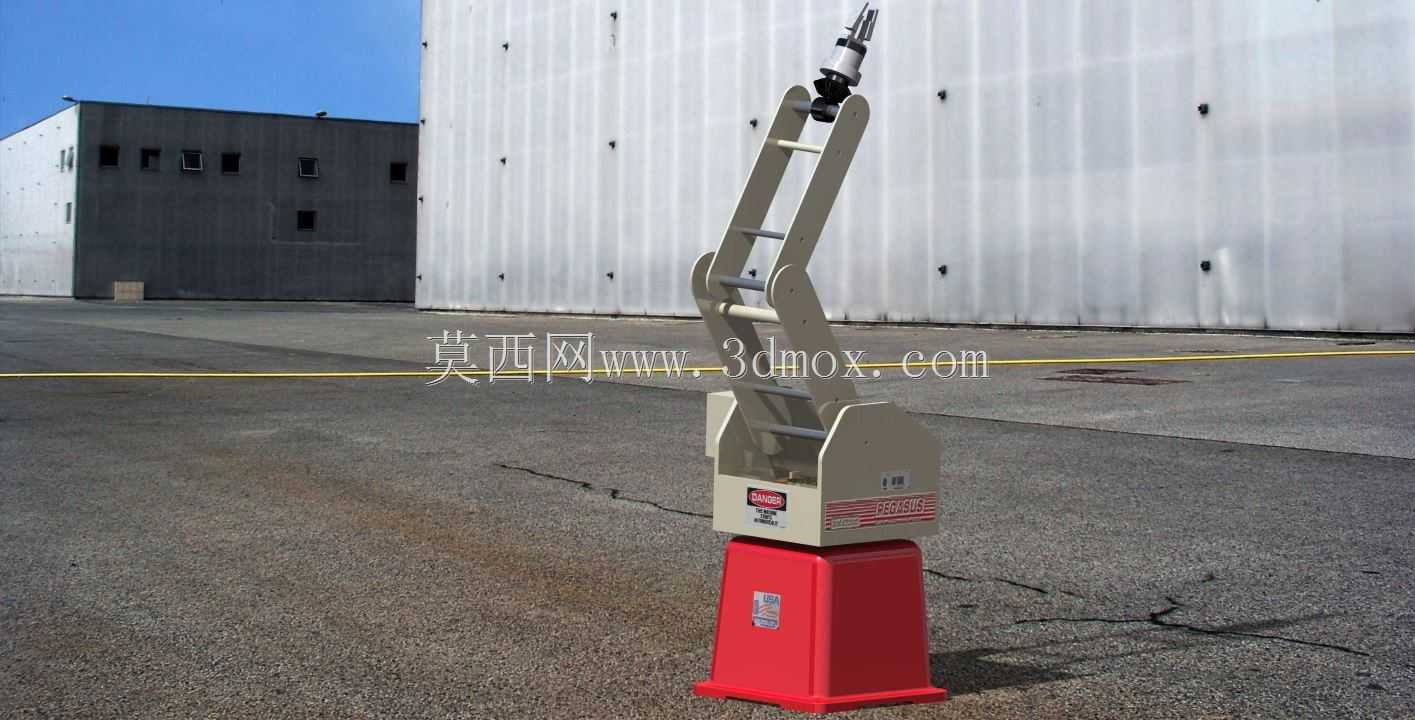

　　这款多关节机械臂的结构设计，核心面向职业院校、企业实训中心的工业自动化教学场景，可覆盖机械原理认知、运动路径编程、气动夹爪调试、传感器点位校准等多类实训科目，也可作为小型轻载工位的物料转运执行单元，适配电子元器件分拣、小型工件上下料等低负载作业需求。从结构布局来看，整机采用经典的水平多关节构型，底座采用梯形收腰的支撑结构，底部预留了四个安装固定孔位，可直接通过螺栓固定在实训台台面或者小型移动机架上，安装时需保证底座安装面的平面度公差不超过0.1mm，避免关节转动时出现附加应力导致的臂体抖动。

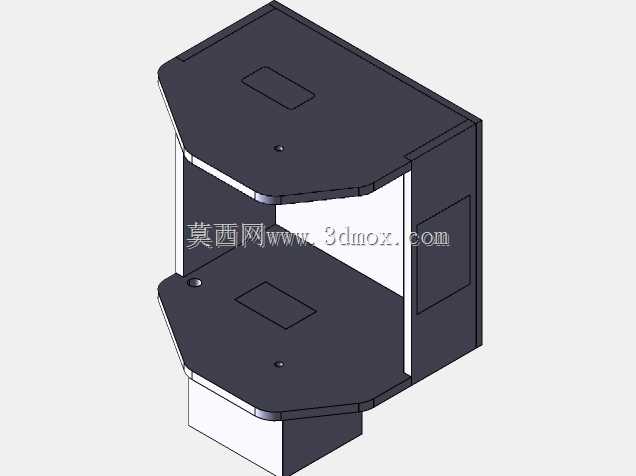

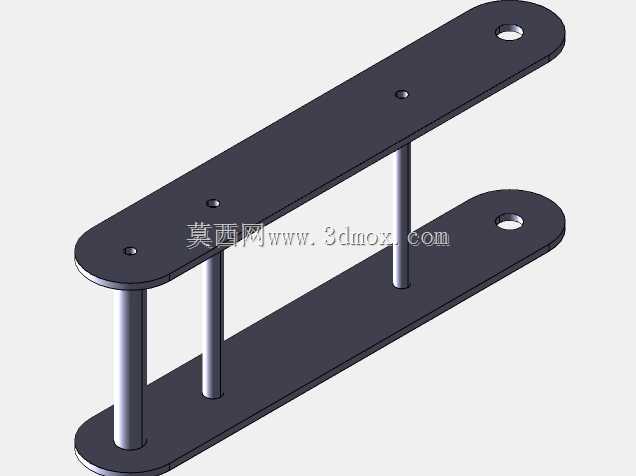

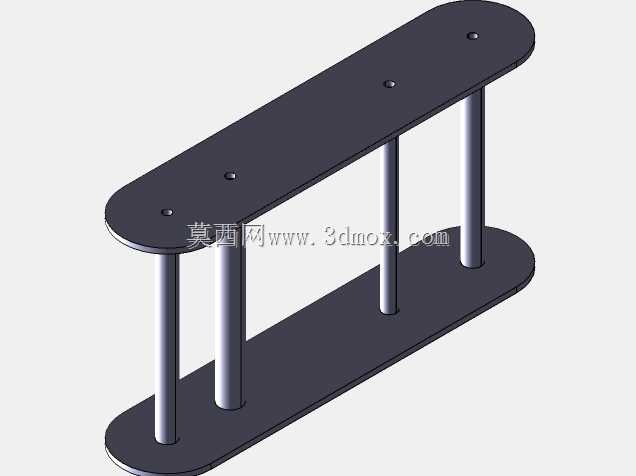

　　底座上方集成了第一关节的回转支撑结构，内置的回转支承可实现大臂整体360度水平回转，回转限位通过内置的机械挡块与软限位双重设定，避免实训操作中出现过转拉扯线缆的问题。大臂部分采用箱型薄壁结构设计，在保证整体结构刚度的前提下尽可能降低臂体自重，减少关节驱动端的负载惯量，大臂与小臂的连接关节采用交叉滚子轴承支撑，可同时承受径向、轴向载荷与倾覆力矩，保证小臂俯仰转动时的运动精度，小臂末端的执行端接口采用标准快换结构，可根据实训需求更换气动夹爪、真空吸盘、模拟焊枪等不同执行部件，接口处预留了气路与信号线路的走管空间，所有线缆均通过臂体内部的走线槽排布，避免运动过程中出现线缆剐蹭、拉扯的问题。

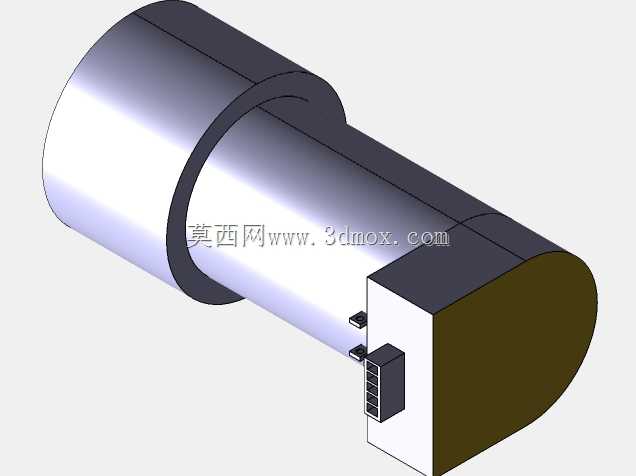

　　末端夹爪采用平行气动夹指结构，夹指的开合行程可通过调节螺栓进行调整，适配不同尺寸的实训工件夹持需求，夹指表面预留了防滑垫安装槽，可粘贴橡胶防滑垫提升夹持摩擦力，避免工件转运过程中脱落。从设计思路上，这款机械臂的所有结构件均做了工艺性优化，金属结构件多采用板材折弯、铣削加工工艺，外壳覆盖件采用注塑成型，既降低了加工制造成本，也方便实训过程中的拆装教学，学员可通过拆解各关节部件，直观理解回转支承、谐波减速器、驱动电机、传动齿轮的装配关系与工作原理。

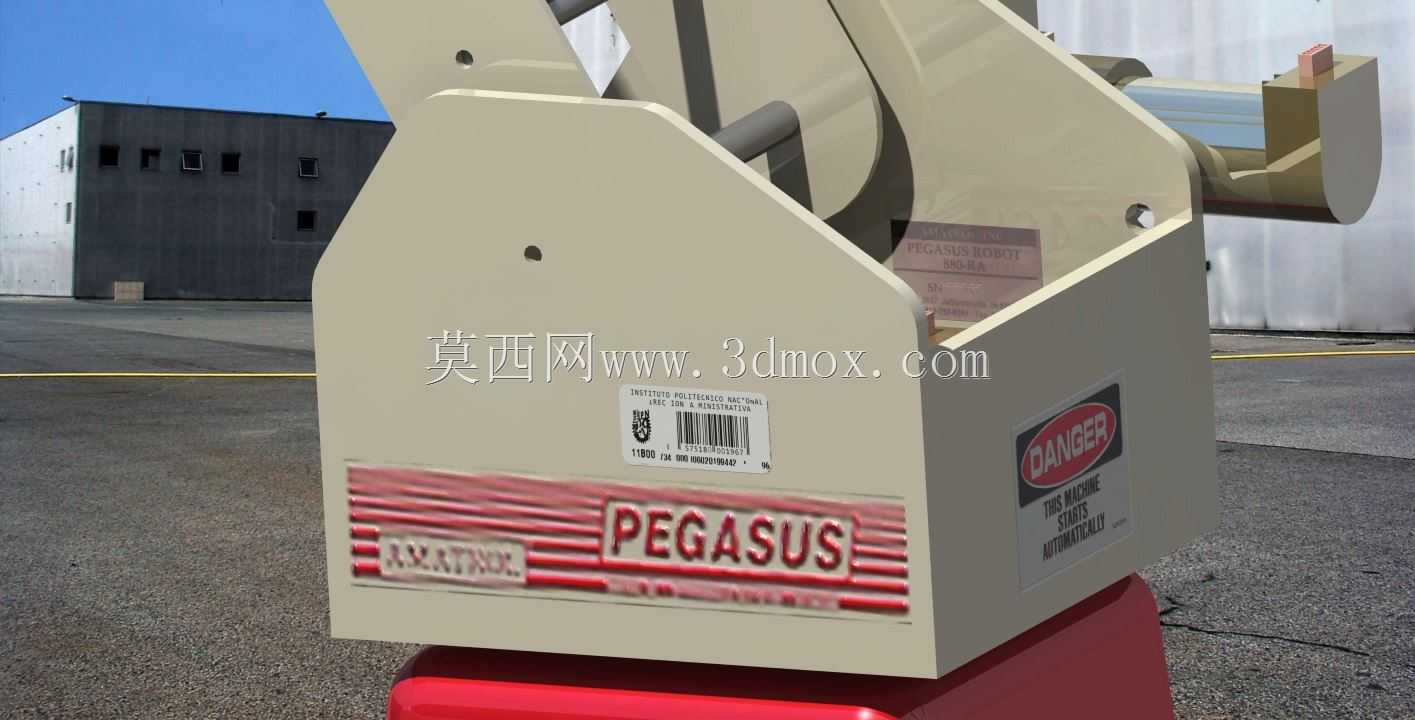

　　整机的外形尺寸控制在紧凑型区间，臂体完全伸展时的水平作业半径可覆盖直径800mm的作业范围，竖直方向的作业高度范围可满足常规实训台面上的工件取放需求，安装时无需预留过大的周边安全空间，适合多台设备同时排布在实训教室内开展分组教学。在功能特性上，各关节的驱动端均预留了编码器安装位，可实现关节转动角度的实时反馈，配合实训系统的控制软件，可完成点位运动、直线插补、圆弧插补等多种运动模式的编程练习，臂体上的标识区域预留了状态指示灯、急停按钮的安装位置，符合工业设备的安全设计规范，学员在实训过程中可掌握真实工业机械臂的安全操作逻辑。结构设计中充分考虑了日常维护的便捷性，各关节的端盖均采用快拆螺丝固定，无需专用工具即可打开端盖检查内部传动部件的润滑状态、线缆连接情况，底座内部预留了驱动器、控制板的安装空间，所有电气接口均布置在底座后侧，接线时无需拆解臂体结构，大幅降低了实训设备的维护难度。
