CA6140车床异形齿形凸轮传动结构件

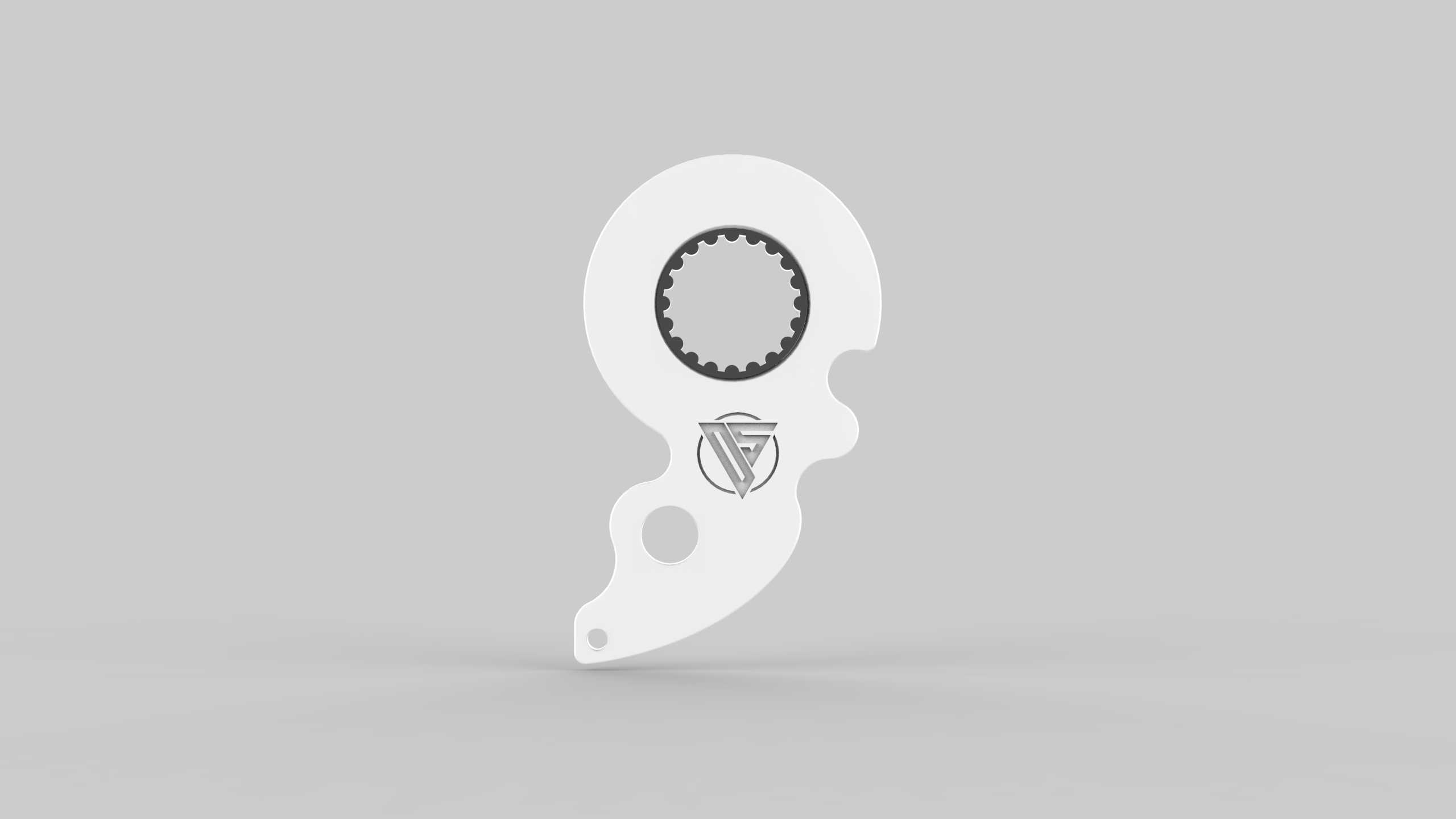

　　花键参数的设计完全匹配CA6140车床对应传动轴的花键轴尺寸，齿侧配合采用间隙配合，既保证装配时的顺畅推入，又能在长期交变载荷下减少齿面磨损，延长零件使用寿命。零件的异形外轮廓是功能实现的核心，轮廓曲线不是规则圆弧或直线，而是根据车床对应工序的进给位移量逐点拟合而成，曲线段分为工作行程段、空程回程段、停留锁止段三个部分：工作行程段的轮廓升程量严格对应车削过程中刀具的进给深度，曲线斜率根据进给速度要求设计，斜率越大对应进给速度越快，在车削大余量端面时采用大斜率段实现快速进给，在精车成型面时采用小斜率平缓段保证进给平稳，避免出现刀纹；空程回程段的轮廓采用快速回落曲线，保证加工完成后刀具能快速退回初始位置，减少空行程时间，提升加工效率；在普通卧式车床的进给传动系统中，这类带内花键的异形凸轮件是控制进给轨迹、实现特定走刀动作的核心执行零件，常见于CA6140这类通用卧式车床的进给箱、溜板箱联动机构中，主要作用是将主轴传递来的旋转运动，通过自身的异形轮廓曲线，转化为从动件的规律往复位移，完成车削加工过程中特定工序的自动进给、退刀、让刀动作，比如车削成型面、螺纹退刀槽、台阶轴端面的自动让刀环节，都需要这类凸轮件提供精准的位移控制逻辑。从结构设计来看，该零件的内花键孔是动力输入的核心接口，采用渐开线花键结构，相比普通平键连接，花键的多齿啮合特性可以传递更大的扭矩，同时保证周向定位精度，避免凸轮在高速往复换向过程中出现周向窜动，影响进给轨迹的准确性。

　　停留锁止段是轮廓上的等半径圆弧段，对应加工过程中刀具在固定位置停留的动作，比如车削环槽时的光整停留，保证槽宽尺寸精度。零件上的两个小孔是安装定位与减重设计的结合，靠近下端的小孔是从动件滚轮的安装销孔，装配时会在孔内压入铜套，减少滚轮销轴转动时的磨损，铜套与销孔采用过盈配合，压装后需要保证铜套内孔与销孔的同轴度误差不超过0.02mm，避免滚轮转动卡滞；中部的小圆孔是工艺减重孔，在不影响零件整体结构强度的前提下，减少零件的转动惯量，降低凸轮高速转动时的动不平衡量，避免车床运行过程中出现振动，影响加工表面质量。零件上的三角标识是装配对位标记，对应传动轴上的标记刻线，装配时需要将两个标记对齐，保证凸轮的相位角度准确，避免出现进给动作错位，

　　比如本该在退刀位置出现的让刀动作提前，导致工件报废。从安装边界来看，该零件的最大外轮廓回转半径需要与周边的拨叉、连杆、箱体壁保持至少3mm的安全间隙，避免转动过程中出现运动干涉；零件的轴向厚度匹配溜板箱内对应安装槽的宽度，轴向定位采用轴用弹性挡圈固定，装配后轴向窜动量控制在0.1mm以内，保证凸轮的轴向位置稳定，避免轮廓面与从动滚轮出现偏磨。在实际使用场景中，这类凸轮件的磨损主要集中在工作行程段的轮廓面，长期与从动滚轮接触会出现磨损凹痕，导致进给轨迹偏移，加工出的工件尺寸超差，因此建模时轮廓面的粗糙度要求设置为Ra1.6，表面淬火硬度达到HRC45-50，提升表面耐磨性能。建模过程中，内花键的齿形采用参数化绘制，

　　通过方程式驱动生成渐开线齿廓，保证齿形精度与标准花键参数一致；外轮廓曲线采用样条曲线逐点拟合，每个坐标点都对应实际加工中的进给位移量，建模完成后需要进行运动仿真验证，模拟凸轮转动一周过程中从动件的位移曲线，检查是否存在位移突变、行程不足、超程等问题，同时进行干涉检查，确认整个运动行程内零件与周边部件无碰撞。这类零件除了应用在CA6140车床上，经过轮廓曲线的参数调整，也可以适配其他型号的普通卧式车床、转塔车床的进给机构，甚至可以移植到专用自动化机床的送料、夹紧机构中，作为动作时序控制的核心零件，不同应用场景下只需要调整外轮廓的升程、曲线段分布，内花键与安装孔的尺寸可以根据对应安装轴的参数做适配修改，具备较强的结构通用性。
