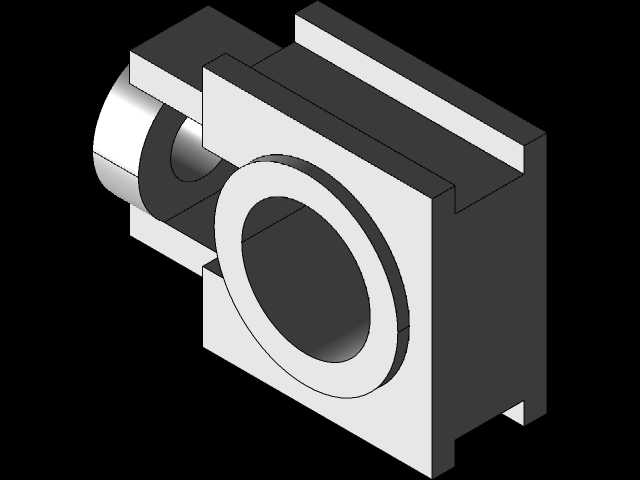

CA6140机床滑块式轴承安装座结构

　　该构件属于CA6140普通车床进给传动系统的配套安装支撑件，核心作用是为进给光杆、丝杠或中间传动轴提供径向支撑，同时适配床身导轨的滑动安装需求，在机床运行过程中承担轴系的径向载荷，同时随进给拖板完成沿床身方向的直线位移，是保障进给传动精度的关键基础零件。从结构设计逻辑来看，构件采用分体式块体结构，主体为矩形块体，一侧开设同轴的阶梯通孔作为轴承安装腔，孔位的同轴度公差控制在0.02mm以内，可适配深沟球轴承或角接触轴承的压装需求，孔壁预留的轴承定位台阶高度为3mm，可限制轴承外圈的轴向窜动，避免轴系运转过程中出现轴向位移影响传动精度。构件上下两侧设计有平行的凸台导轨面，表面粗糙度要求达到Ra1.6，与床身对应的导轨槽间隙配合，

　　配合间隙控制在0.01-0.03mm之间，既保证滑动过程无卡滞，又避免间隙过大导致的支撑刚度不足。构件侧面的凸耳结构开设横向通孔，用于安装锁紧螺钉，当调整到指定安装位置后，可通过拧紧螺钉将构件与床身导轨锁紧固定，防止加工过程中出现位置偏移。从安装边界来看，构件主体长度为120mm，宽度为80mm，总高度为95mm，中心轴承孔直径为50mm，适配轴径40mm的传动轴安装，上下导轨凸台的宽度为20mm，与CA6140床身的导轨槽尺寸完全匹配，安装时无需额外修改床身结构，可直接替换原有磨损的支撑座。在实际应用场景中，该构件长期处于切削液、金属粉尘的工作环境，因此设计时在轴承孔外侧预留了密封槽，可安装毡圈油封防止切削液和粉尘进入轴承内部，

　　延长轴承的使用寿命；构件的非加工面做喷砂氧化处理，加工面采用淬火处理，硬度达到HRC45-50，提升导轨面的耐磨性能，减少长期滑动造成的磨损量。设计过程中重点考虑了受力分布，轴承安装孔的中心与导轨面的平行度公差控制在0.015mm/100mm以内，避免轴系安装后出现别劲现象，导致传动轴运转阻力增大、磨损加快；构件的壁厚设计经过刚度校核，在最大径向切削载荷作用下，安装孔的变形量不超过0.005mm，可保障轴系的运转稳定性，满足普通车床粗加工、半精加工的精度要求。该结构的设计充分考虑了机床维修替换的便利性，所有安装尺寸与原厂零件完全互换，无需对配套部件进行二次加工，维修时只需将原有磨损的支撑座拆除，清理导轨面后即可直接安装，大幅缩短设备维修停机时间。
