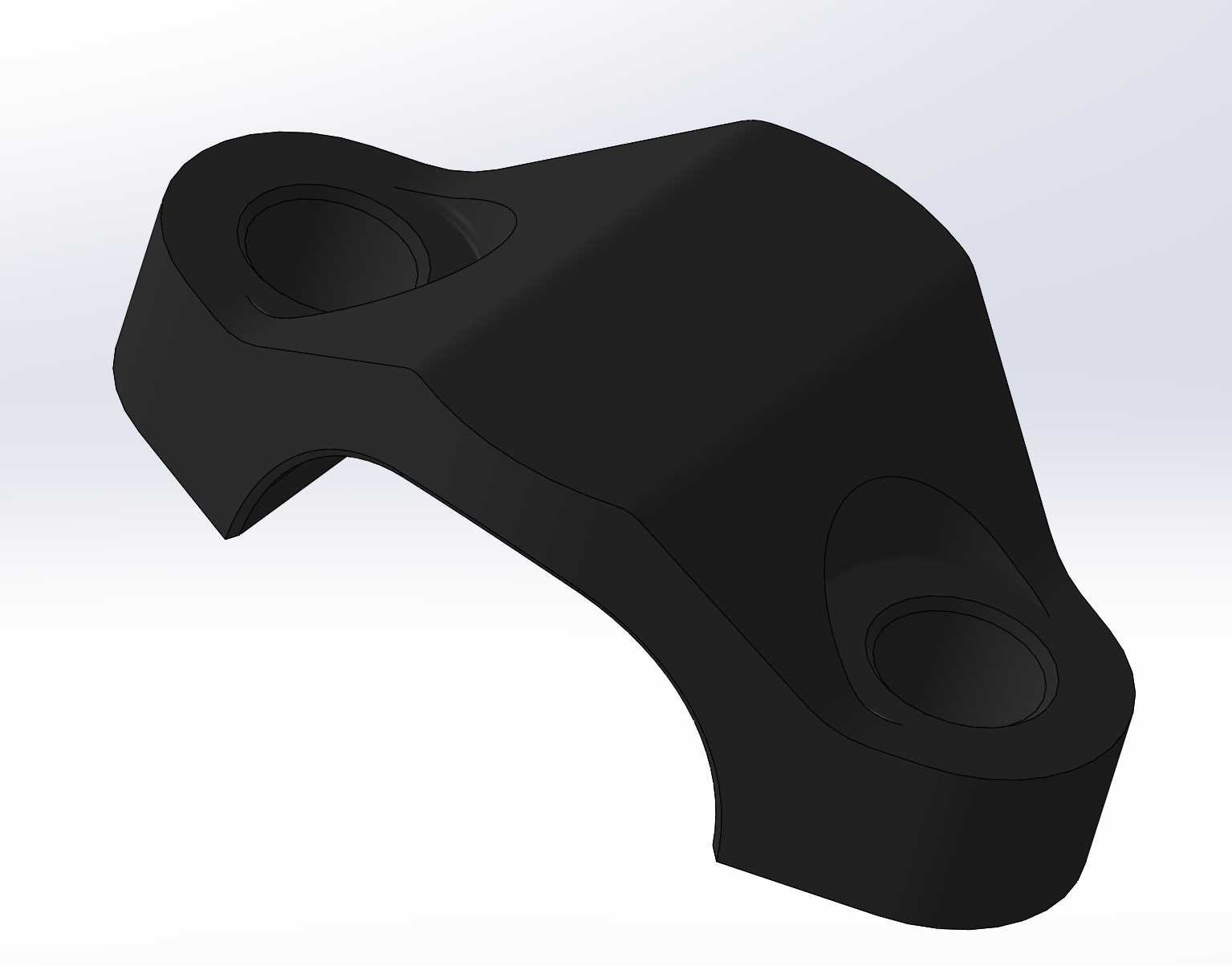

KTM越野摩托28mm立管把手固定支架

　　这款立管把手支架主要适配KTM enduro cross mx系列越野摩托车，核心作用是完成车把与前叉立管之间的刚性连接，直接承接骑行过程中车手施加的转向力矩，同时过滤非铺装路面行驶时传递到车把的高频振动，避免应力集中导致的构件疲劳失效。从实际使用场景来看，越野摩托行驶环境多为颠簸的林道、碎石路、陡坡赛道，车把连接部位需要持续承受交变载荷，包括转向时的扭转力、落地冲击时的纵向冲击力、侧倾时的横向剪切力，因此支架的结构强度、安装精度直接关系到骑行操控的安全性与可靠性。

　　设计过程中首先明确了适配的车把直径为28mm，这是目前大排量越野摩托常用的变径车把安装端尺寸，两个安装孔位的同轴度公差控制在0.05mm以内，保证与立管、车把的装配间隙均匀，不会出现装配应力残留。整体采用一体化的流线型结构，没有多余的突出棱角，一方面是避免越野骑行中飞溅的碎石、树枝磕碰构件造成损伤，另一方面是优化应力传递路径，将两个安装孔位承受的载荷通过中间的弧形连接段均匀分散，避免直角连接处出现应力集中点。从结构细节来看，两个安装座的厚度根据受力方向做了差异化设计，靠近立管侧的安装座厚度更大，因为这个位置需要承接前叉传递上来的路面冲击，载荷峰值更高，靠近车把侧的安装座则在保证强度的前提下做了局部减薄，在不降低结构可靠性的基础上控制整体重量，符合越野摩托轻量化的设计需求。

　　安装边界方面，支架的两个安装孔中心距严格匹配对应车型的立管安装位尺寸，装配时不需要对原车结构做任何改动，直接通过螺栓紧固即可完成安装，孔位内部预留了标准的衬套安装空间，可以根据使用需求更换不同硬度的橡胶衬套，调整车把的振动过滤特性：如果是场地竞技使用，可以选择硬度更高的衬套，提升转向响应的直接性，保证操控精准度；如果是长途林道穿越，可以选择硬度稍低的衬套，过滤更多路面振动，降低长时间骑行的手部疲劳感。支架的外形轮廓做了圆弧过渡处理，所有边角都做了R3以上的圆角，既可以减少应力集中，也能避免安装维护过程中尖锐边角划伤操作人员。

　　从功能特性来看，这款支架除了基础的连接固定作用，还通过结构造型优化了受力分布，中间的连接段采用变截面设计，在载荷传递的主路径上保留足够的材料厚度，非受力区域则做了掏空处理，在保证整体刚性的前提下尽可能降低构件重量，避免增加车头部分的簧下质量，影响转向灵活性。实际装车测试中，这款支架可以承受超过3000N的纵向冲击载荷，扭转刚度满足越野骑行时的激烈操控需求，不会出现转向虚位、支架形变的问题，适配28mm直径的标准越野摩托车把，安装后车把的高度、角度与原车设计保持一致，不需要额外调整骑行三角，保证车手的操控习惯不会受到影响。

　　设计过程中还考虑了户外使用的耐候性，整体结构没有容易积水的凹槽，雨天骑行或者穿越涉水路段后，水分可以快速从构件表面流走，不会出现积液锈蚀的问题，安装孔位的端面做了平面度处理，保证螺栓紧固时的贴合面均匀，不会出现局部应力过大导致的螺栓松动或者构件开裂。对于从事摩托改装、配件设计的结构工程师来说，这类连接支架的设计核心是在有限的安装空间内，平衡强度、重量、安装便利性三者的关系，不能盲目追求轻量化而削减受力部位的材料厚度，也不能为了强度过度增加重量影响操控表现，每一处结构的厚度变化、圆角设计都要对应实际的受力方向，才能保证构件在复杂工况下的长期可靠性。
