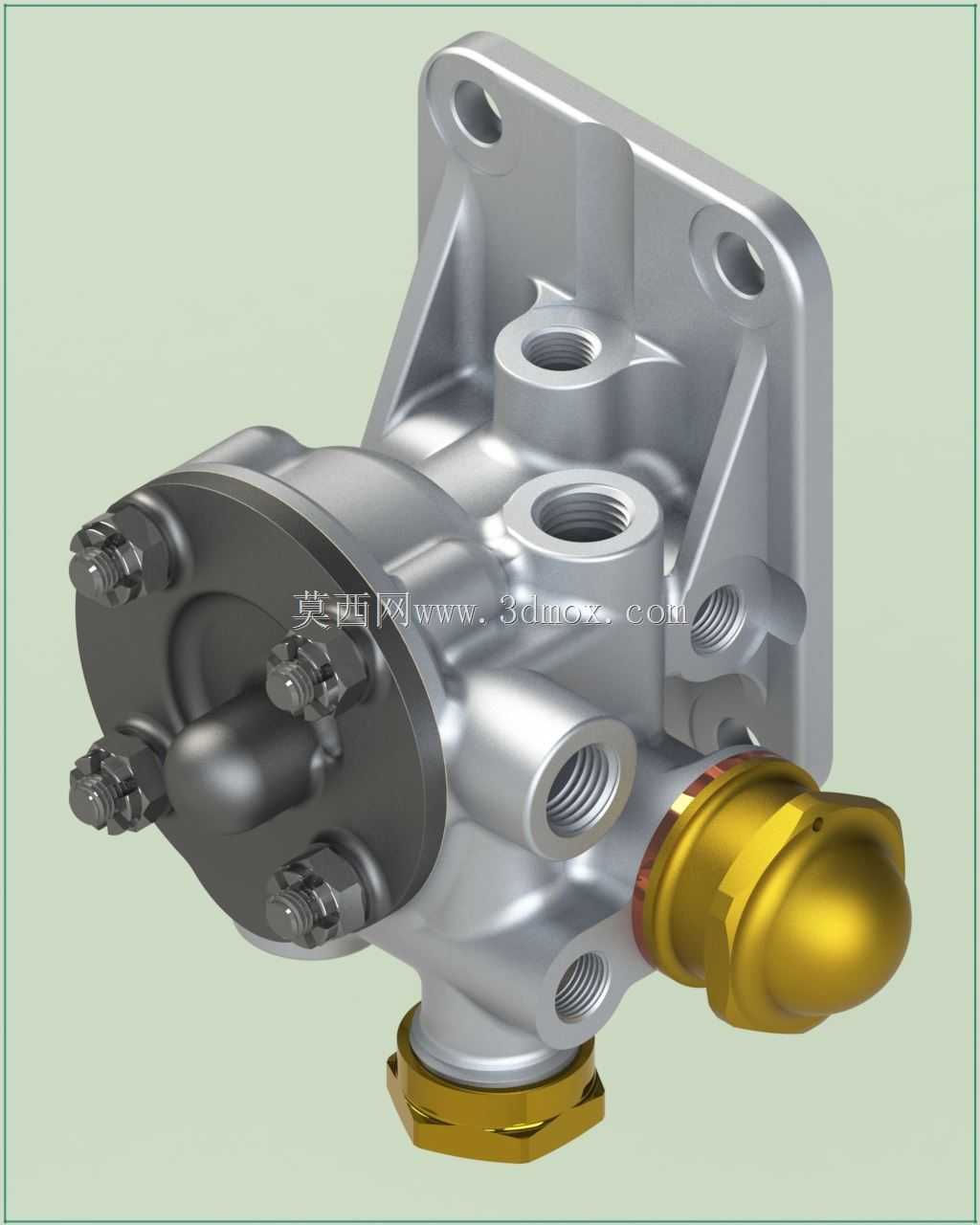

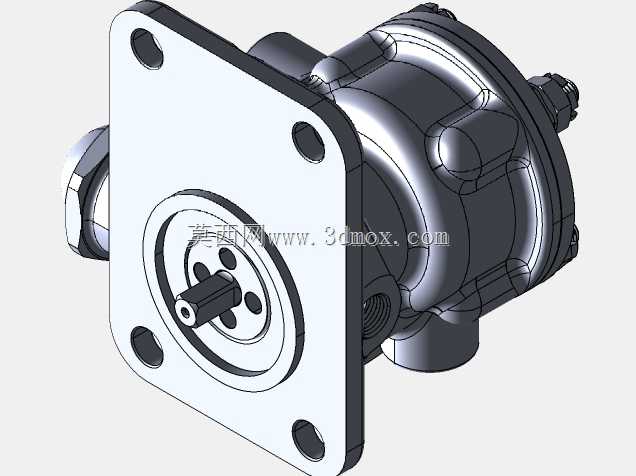

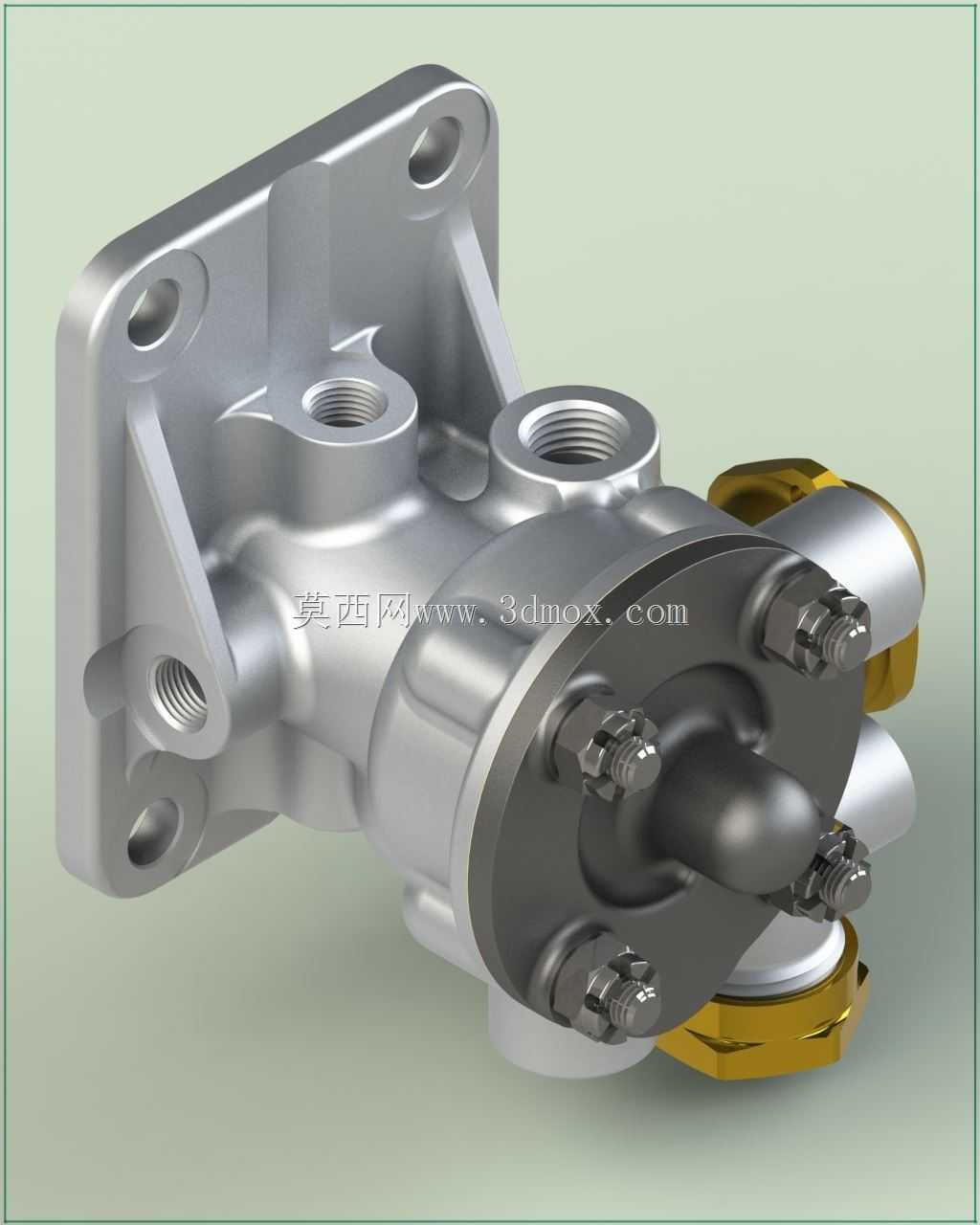

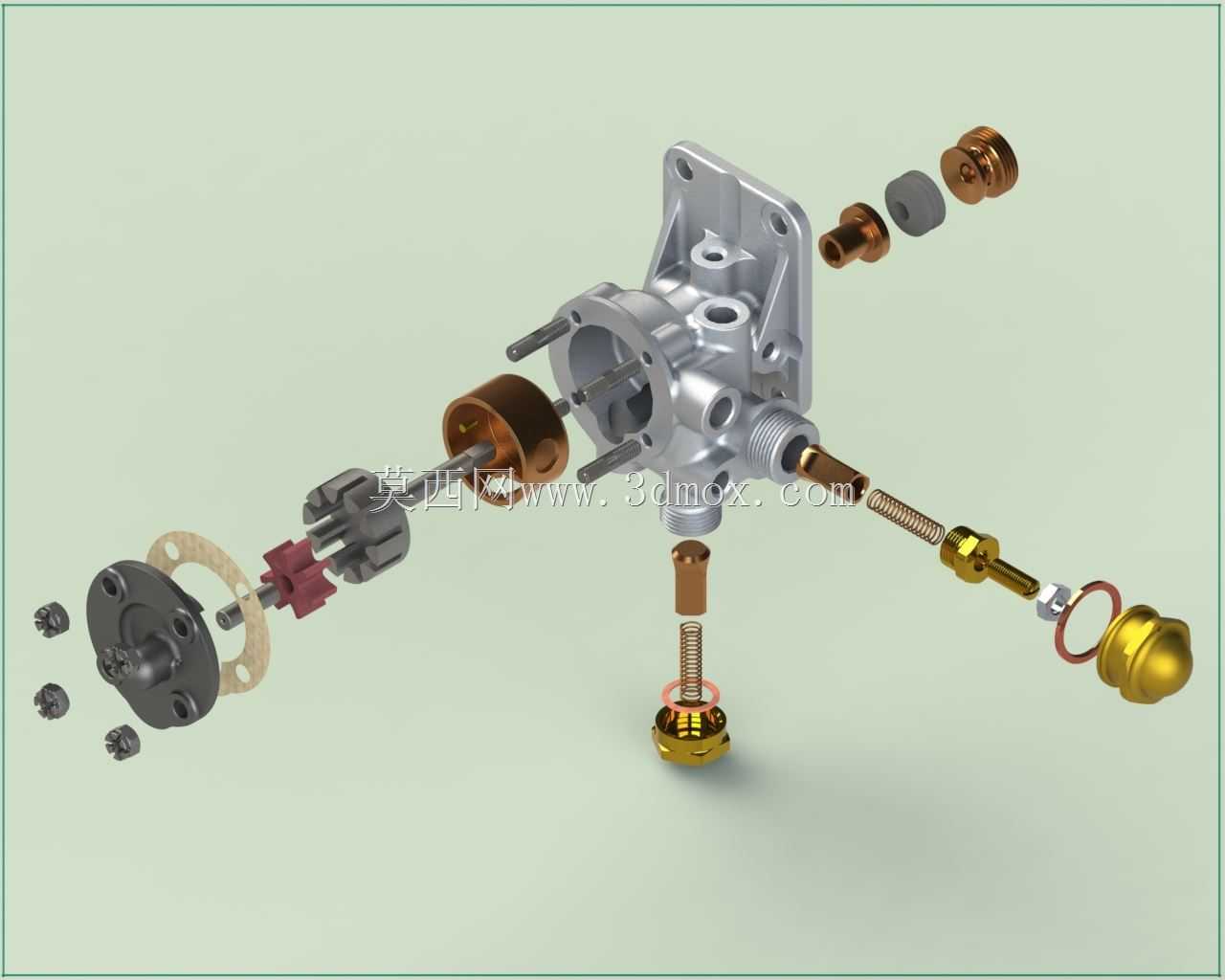

莱特J系列星型航空燃油泵结构还原

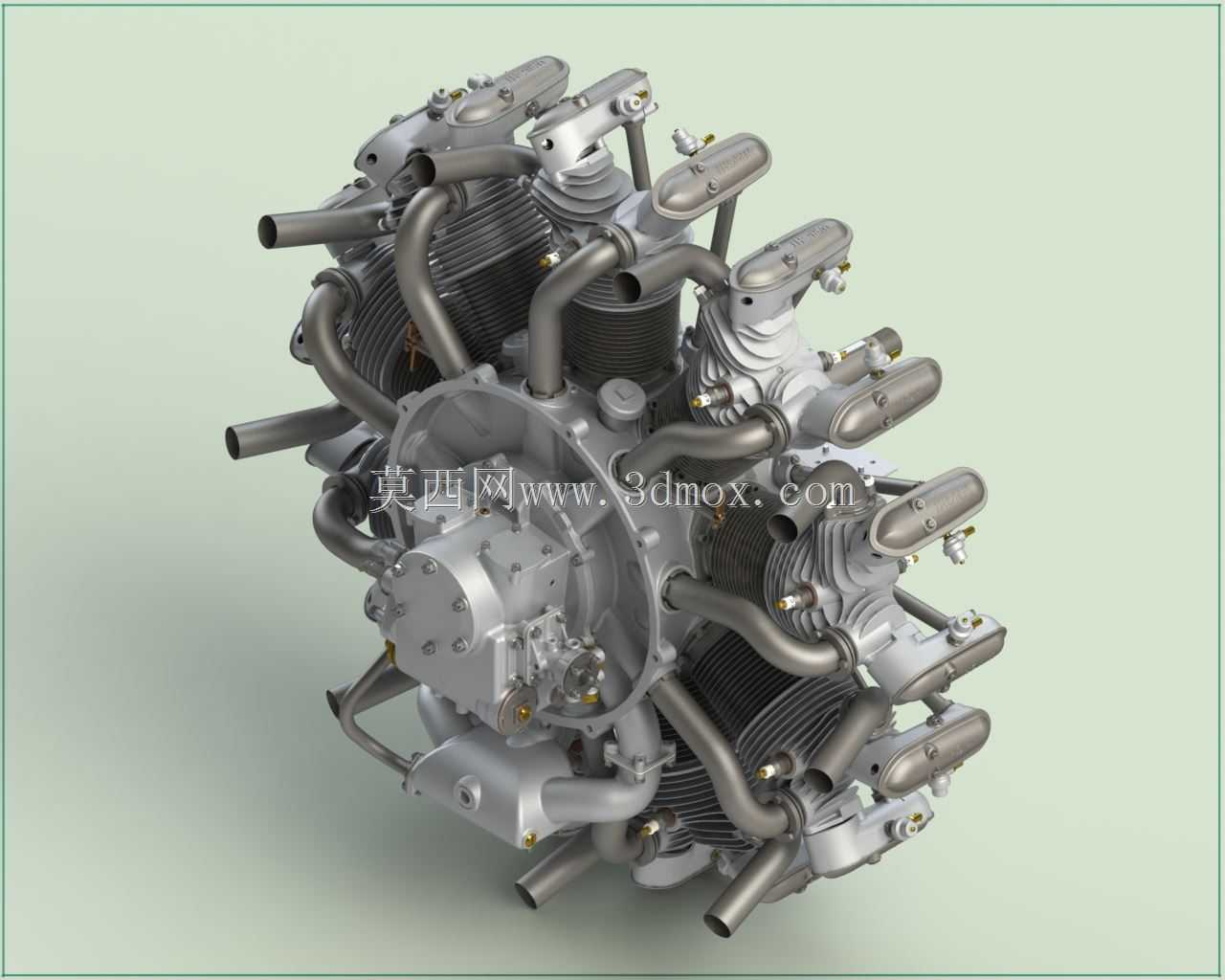

　　这款星型布局的燃油泵结构，核心服务于早期轻型活塞式航空动力系统的燃油供给环节，在小型通用飞机、复古复刻飞行器的动力配套场景中，这类径向排布的多缸泵体结构能够依托曲轴的旋转运动，同步驱动多组柱塞单元完成燃油抽吸、加压与定量输送，匹配星型航空发动机多缸同步工作的供油节奏，避免单柱塞泵供油脉动过大导致的发动机工况不稳问题。从结构设计逻辑来看，整体采用圆周辐射式布局，将9组独立的泵油单元围绕中心曲轴腔体均匀排布，每组单元的进油道、出油道都通过中心集成的流道环连通，既缩短了燃油从进油口到各柱塞腔的路径长度，也让整体结构的重心完全落在旋转轴线上，降低航空设备运行时的偏心振动载荷。泵体的壳体部分采用铸铝材质成型，

　　兼顾轻量化要求与复杂流道的一体成型能力，外露的柱塞套、油管接头等承压部件采用钢制件加工，通过法兰螺栓与主壳体连接，密封面预留0.15mm的铜垫安装槽，能够承受航空燃油系统0.3-0.8MPa的工作压力，不会在高空低压环境下出现渗漏问题。安装边界上，中心曲轴的输入轴端采用标准花键结构，可直接与发动机附件机匣的输出轴对接，安装法兰的孔位按照航空附件通用标准排布，整体径向最大尺寸控制在380mm范围内，轴向安装深度不超过260mm，能够适配早期轻型飞机发动机舱狭小的安装空间，不需要额外改动发动机附件机匣的原有结构即可完成配套。每组泵油单元的顶部都设置了独立的排气螺塞，在设备维护时可以单独排出单组柱塞腔内的空气，

　　不需要拆解整个泵体的流道系统，大幅降低外场维护的操作难度。散热结构的设计上，每组钢制柱塞套的外部都集成了环形散热鳍片，依托飞行时的迎面气流即可带走柱塞往复运动产生的摩擦热量，不需要额外设置冷却油路，简化了配套系统的管路布局。进油口设置在泵体后侧的中心位置，采用大通径的喇叭口接头，能够从机身燃油箱以较低的流阻抽吸燃油，出油口则沿圆周均匀分布9个独立接口，分别通过金属油管对接发动机各气缸的燃油喷嘴，每组出油道内部都设置了独立的单向阀结构，避免某一缸出现反流时影响其他缸的供油压力。从建模还原的细节来看，所有运动部件的配合间隙都按照航空活塞附件的标准公差设置，柱塞与柱塞套的配合间隙控制在0.008-0.012mm区间，

　　既保证往复运动的灵活性，也能满足高压燃油的密封要求，曲轴的偏心轮与各柱塞推杆的接触位置设置了耐磨衬套，能够承受长期往复运动的磨损，延长设备的大修间隔。这类径向布局的燃油泵相比直列多柱塞泵，在相同供油能力下结构更紧凑，转动惯量更均匀，在高速旋转时的动平衡性能更优，非常适合航空这类对重量、振动控制要求极高的应用场景，即使在发动机转速出现大幅波动时，也能保持稳定的供油压力，不会因为转速突变导致供油量骤变引发发动机停车。
