5mm红色直插式发光二极管结构模型

　　在消费电子、工业控制板卡、低压配电指示回路的设计环节中，直插式发光二极管是最基础也最常用的光信号指示元件，本次建模的5mm规格红光直插LED，是目前通孔插装工艺里应用覆盖面最广的灯珠型号之一。很多刚接触PCB结构设计的工程师容易忽略这类小元件的安装边界，往往在布局阶段只预留焊盘孔径，忽略灯珠本体的高度、引脚成型后的跨度，导致后续壳体开的指示灯孔对位偏移，或者波峰焊后灯珠歪斜顶到面板，这类细节问题在批量生产阶段会直接拉高返修成本。

　　从实际使用场景来看，这类5mm红光LED常被用在设备电源状态指示、故障报警提示、信号通路导通标识上，相比贴片LED，直插封装的结构强度更高，引脚可以根据安装需求弯折成型，适配不同厚度的面板与PCB安装间距，在一些需要把灯珠导光到设备外壳表面的设计里，直插LED不需要额外加贴片灯座，直接通过引脚弯折调整伸出长度，就能对准面板上的导光孔，结构成本更低。

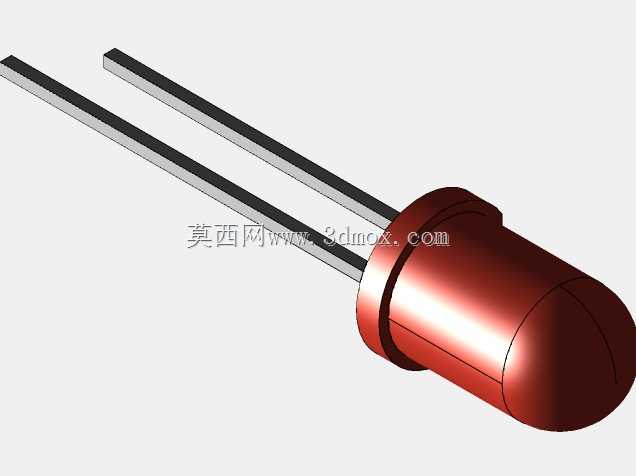

　　建模过程中首先还原的是灯珠的本体结构：顶部是半球形的环氧封装透镜，这个曲面的弧度直接决定了发光角度，常规5mm红光灯珠的发光半角在15-30度之间，建模时透镜部分的球面曲率严格按照实物测绘尺寸绘制，保证后续做导光结构仿真时，光线出射角度的参考性足够准确。透镜下方的柱形本体直径严格控制在5mm公差范围内，这个尺寸是和面板指示灯孔配合的关键尺寸，通常面板开孔会做到5.1-5.2mm，既保证灯珠能顺利穿过，又不会因为间隙过大漏光。本体根部的凸台结构是引脚封装的限位台阶，波峰焊时这个台阶会贴在PCB表面，限制灯珠插入焊盘的深度，避免灯珠本体压到焊盘影响焊接可靠性。

　　引脚部分的建模还原了两根平行直插引脚的尺寸，引脚直径0.5mm，引脚中心间距2.54mm，完全匹配标准万用板、常规PCB焊盘的孔位间距，引脚长度按照常规来料长度绘制，设计人员可以根据实际安装需求，在装配环节裁剪引脚长度，或者弯折成90度卧式安装的形态。这里需要注意，很多工程师在做结构干涉检查时，容易忽略引脚弯折后的最小弯曲半径，引脚如果弯折角度过小、弯折点离本体根部太近，很容易造成引脚断裂或者封装内部金线虚接，建模时特意保留了根部1.5mm的直段长度，就是为了提醒设计人员预留足够的弯折安全距离。

　　从安装边界来看，当灯珠垂直插装在1.6mm厚度的标准PCB上时，本体顶端距离PCB板面的高度为8.7mm左右，这个高度是做壳体内部空间避让的关键尺寸，如果面板和PCB之间的距离小于这个数值，就会出现灯珠顶到面板的问题；如果采用卧式弯折安装，灯珠本体贴靠PCB表面时，整体占用的高度仅为5.2mm左右，适合内部空间紧凑的薄型设备设计。另外在做PCB布局时，灯珠距离周边电解电容、接插件等较高元件的距离至少要保留2mm以上，避免波峰焊时元件互相干涉，也方便后续维修时的拆换操作。

　　在功能特性的还原上，模型区分了环氧封装体、内部金属支架、引脚三个不同的结构部分，不同部分的材质属性可以直接导入结构仿真软件，做跌落测试、热膨胀仿真时可以直接赋予对应的材料参数：环氧封装部分的热膨胀系数、金属引脚的屈服强度都按照实物材料参数匹配，不需要设计人员再重新拆分零件。很多新手建模时会把整个灯珠做成一个整体零件，后续做装配干涉检查、BOM导出时都会出现问题，这个模型按照实际生产的装配层级拆分零件，完全符合结构设计的出图规范。

　　实际选型时，这类5mm红光LED的正向压降在1.8-2.2V之间，工作电流通常控制在5-20mA，不过这些电气参数不属于结构建模的覆盖范畴，结构设计人员只需要关注外形尺寸、安装尺寸、引脚间距这些机械参数即可，这个模型的所有机械尺寸都和工业级常规量产的5mm红光灯珠保持一致，可以直接导入PCB设计软件做3D布局校验，也可以放到整机装配模型里做空间干涉检查，避免出现结构错位的问题。
