单缸二冲程发动机曲柄连杆机构设计

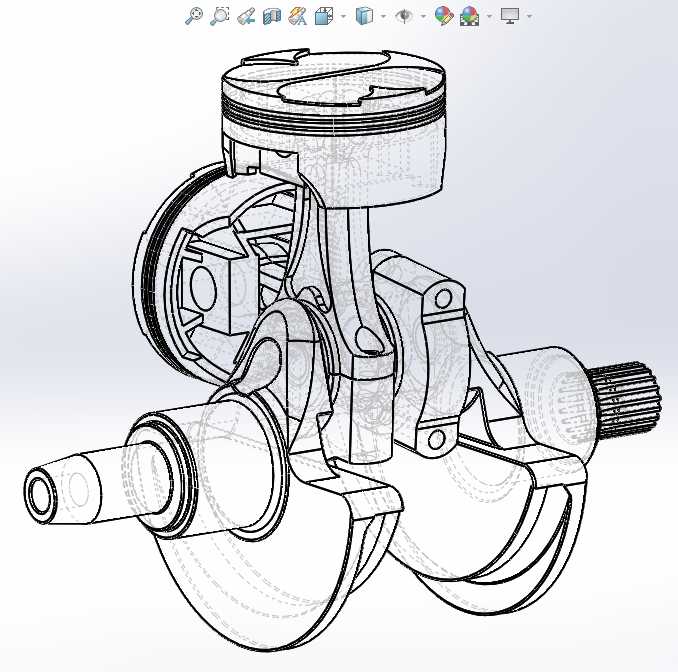

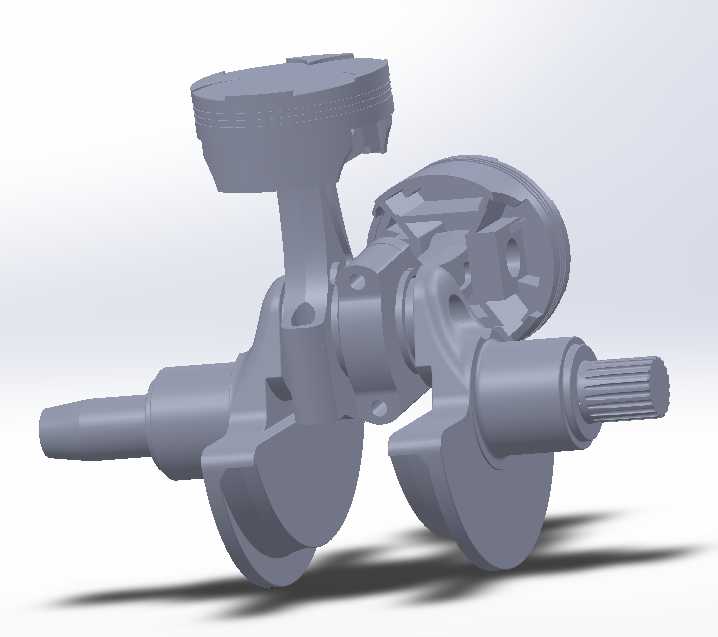

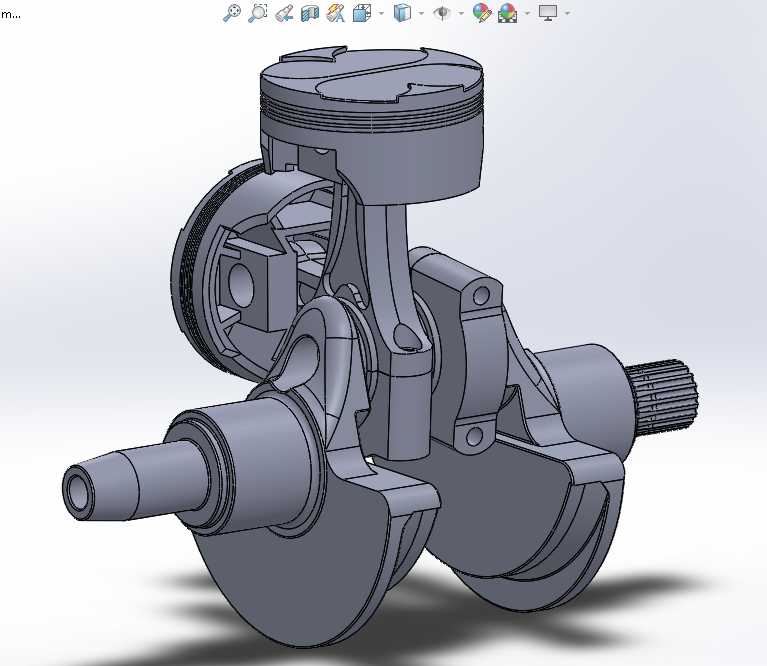

　　这套曲柄连杆机构是二冲程内燃发动机的核心做功部件，主要适配小型通用动力、轻型摩托、便携动力机具这类对动力单元体积重量要求严苛的应用场景，整套结构直接承担燃烧做功的力传递与运动转换功能，把活塞承受的燃气爆发压力通过连杆转化为曲轴的旋转扭矩，向外输出动力。从结构设计逻辑来看，活塞头部预留了两道活塞环的安装槽位，顶部采用适配二冲程扫气流程的凹面造型，能在活塞上下止点往复运动时，精准配合缸体上的扫气、排气口开闭时序，完成进气、压缩、做功、排气的完整循环，活塞销座位置做了加厚加强处理，避免高频往复运动下的应力集中开裂，裙部设计了微椭圆型线，抵消热态膨胀带来的卡滞风险。连杆部分采用分体式大头设计，大头轴瓦位置预留了标准的润滑间隙，

　　杆身采用工字型截面，在保证足够抗弯抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转时的不平衡惯性力，小头端通过活塞销与活塞铰接，配合滚针轴承降低高转速下的摩擦损耗。曲轴采用整体式锻造结构，两个平衡块的配重经过精准匹配，能抵消活塞连杆组件往复运动产生的一阶惯性力，输出端设计了花键轴结构，可直接连接离合器、传动齿轮等动力输出部件，前端轴颈位置预留了油封、轴承的安装位，可直接适配对应规格的曲轴箱安装腔体。安装边界方面，整套机构的径向最大轮廓由曲轴平衡块的回转直径决定，轴向尺寸以曲轴两端轴颈的端面为基准，活塞处于上止点时的顶部高度可直接匹配对应排量的缸体燃烧室高度，所有配合面的尺寸公差均按内燃机行业通用设计规范设定，

　　活塞与缸壁的配合间隙、连杆大头与曲轴曲柄销的配合间隙、曲轴轴颈与轴承的配合间隙都预留了合理的热膨胀余量，能在常规工作温度区间内保持稳定的运转状态。实际建模过程中，所有运动部件的干涉检查都覆盖了曲轴完整旋转360度的全行程，确保活塞在上止点、下止点位置时，连杆与曲轴平衡块、活塞裙部与曲轴箱内壁都不会发生运动干涉，活塞环的开口间隙、侧隙都按二冲程发动机的常规工作要求做了结构预留，曲轴的平衡块造型不仅考虑了配重需求，也兼顾了曲轴箱内的混合气流动引导，能减少曲轴高速旋转时的泵气阻力。这套结构的设计完全遵循小型二冲程发动机的成熟结构逻辑，没有做冗余的异形结构，所有零部件都具备良好的加工工艺性，活塞可采用常规铝合金压铸工艺成型，

　　连杆可采用模锻后机加工的工艺生产，曲轴可采用整体锻造后轴颈磨削的工艺制造，不需要特殊的定制加工设备，能直接适配现有通用小型发动机的生产装配流程。在实际应用中，这套机构可直接作为100-150cc排量级二冲程发动机的核心动力组件，替换同规格机型的对应部件，也可作为小型动力设备研发过程中的结构参考，用于验证曲柄连杆机构的运动逻辑、受力状态与安装匹配性，建模时保留了所有关键配合面的尺寸特征，可直接导出工程图用于生产加工参考，也可导入动力学仿真软件做进一步的运动学、受力分析，验证不同转速下的部件受力变形情况，为后续的结构优化提供基础模型支撑。
